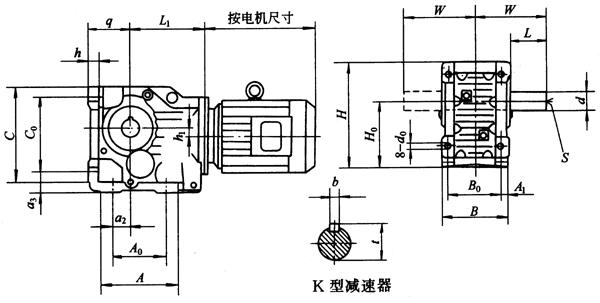

K系列螺旋錐齒輪減速機外形及安裝尺寸Q/ZTB 06-2001 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 13:32:22 |
|
| |
K型減速器主要尺寸 /mm
|
型號 |
安 裝 尺 寸 |
軸 伸 尺 寸 |
外 形 尺 寸 |
|
H0 |
B0
A0 |
C0
a2 |
a3
q |
A1
d0 |
d |
L |
S |
b
t |
B
H |
L1
h |
W
h1 |
A
C |
|
K37 |
100 |
100
110 |
115
28 |
32
63 |
10
11 |
25k6 |
50 |
M10 |
8
28 |
120
165 |
198
16 |
110
7 |
150
145 |
|
K47 |
112 |
120
130 |
130
35 |
37
71 |
15
11 |
30k6 |
60 |
M10 |
8
33 |
145
186 |
238
18 |
135
6.3 |
165
170 |
|
K67 |
140 |
140
120 |
160
30 |
45
90 |
21
13.5 |
40k6 |
80 |
M16 |
12
43 |
170
228 |
251
24 |
171
20 |
175
203 |
|
K77 |
180 |
165
150 |
200
40 |
55
112 |
23.5
18 |
50k6 |
100 |
M16 |
14
53.5 |
200
288 |
296
27 |
206
31.3 |
205
263 |
|
K87 |
212 |
180
180 |
233
55 |
70
132 |
30
22 |
60m6 |
120 |
M20 |
18
64 |
230
340 |
352
32 |
240
25.9 |
255
311 |
|
K97 |
265 |
240
240 |
295
75 |
75
160 |
31
26 |
70m6 |
140 |
M20 |
20
74.5 |
290
414 |
362
36 |
291
32.3 |
320
372 |
|
K107 |
315 |
270
280 |
360
95 |
95
200 |
42
33 |
90m6 |
170 |
M24 |
25
95 |
340
508 |
448
40 |
347
31.3 |
390
455 |
|
K127 |
375 |
330
350 |
420
115 |
110
225 |
43
39 |
110m6 |
210 |
M24 |
28
116 |
400
592 |
490
45 |
418
57.2 |
460
526 |
|
K157 |
450 |
420
380 |
500
140 |
130
280 |
37
39 |
120m6 |
210 |
M24 |
32
127 |
500
705 |
536
50 |
457
77 |
495
634 | |
|
|
