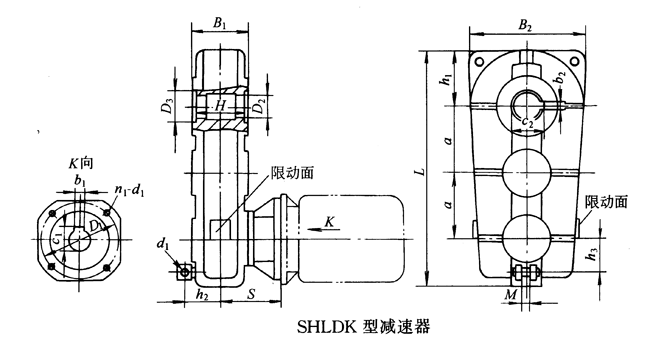

SHLDK型減速器主要尺寸                  /mm

規格	中心尺寸		輪廓尺寸			安裝尺寸				電動機聯接尺寸						輸出尺寸					參考電機 （機 座號）	質量m/kg
	a	h1	L	B1	B2	h2	h3	d1	M	S	b1	c1	D1	n1	d1	H	D2(H7)	D3	c2	b2
125	125	110	460	126	220	76	65	16	20	105	6	21.8	165	4	12	94	45	53	48.8	14Js9	80	55
										115	8	21.8	165	4	12						90
										118	8	27.3	165	4	12						90
145	145	118	518	134	236	82	75	16	20	128	8	31.3	215	4	15	106	55	63	59.3	16Js9	100	65
										128	8	31.3	215	4	15						112
										138	8	31.3	215	4	15						100
175	175	148	618	154	296	92	75	16	20	138	8	31.3	215	4	15	140	70	78	74.9	20Js9	112	110
										158	10	41.3	265	4	15						132
										168	8	31.3	265	4	15						112
215	215	185	760	174	370	105	95	18	20	168	10	41.3	265	4	15	154	85	92	79.5	22Js9	132	200
										198	12	45.3	300	4	19						160

注：1.訂貨時應注明電動機型號，本系列減速器按Y系列、YEJ系列電動機設計聯接尺寸。

2.為限制減速器擺動，應在限動面兩側加袋止動夾板或在d處安裝止動銷。
