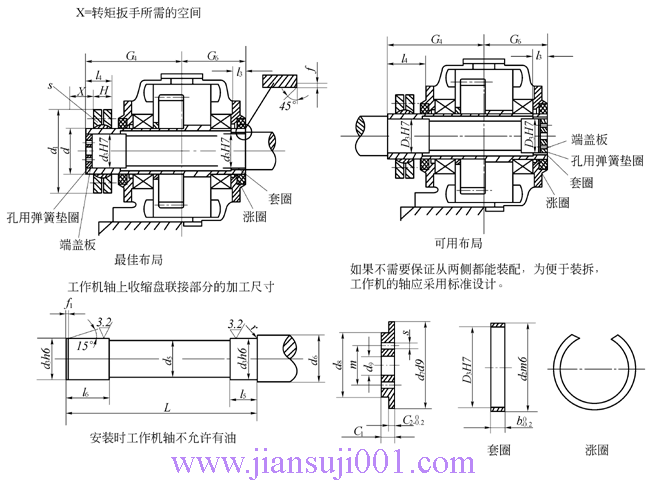

| YN系列圓柱齒輪減速機空心軸型(收縮盤聯接)的聯接尺寸(工作機可從兩側裝配)(YB/T050-93)
空心軸型減速器(收縮盤聯接)的聯接尺寸(工作機軸可從兩側裝配) (mm)
|
軸端尺寸和緊固件 |
|
減速器型號 |
工作機軸 |
端蓋板 |
孔用彈簧墊圈 |
漲圈規格 |
套圈 |
|
YNLA
YNLO |
YNSA
YNSO
YNFA
YNFO |
YKLA
YKLO |
YKSA
YKSO
YKFA |
d3 |
d5 |
d6 |
f1 |
L |
I5 |
I6 |
r |
C1 |
C2 |
d7 |
d8 |
d9 |
m |
螺栓 |
b |
D3 |
d2 |
|
s |
數量 |
|
規格 |
|
480
545
610 |
620
705
790 |
|
480
545
610 |
140
160
170 |
139
159
169 |
160
180
190 |
6
6
6 |
542
602
662 |
113
138
143 |
100
125
130 |
2
2
2 |
23
23
23 |
10
10
10 |
150
170
180 |
110
120
120 |
33
33
33 |
70
80
80 |
M12
M12
M16 |
2
2
2 |
150×4
170×4
180×4 |
150×2.5
170×2.5
180×2.5 |
25
25
30 |
140
160
170 |
150
170
180 |
|
680
770
860
960 |
880
995
1110
1240 |
|
680
770
860
960 |
190
220
245
285 |
189
219
244
284 |
210
240
280
320 |
6
8
8
8 |
742
822
898
993 |
148
178
187
207 |
140
170
170
190 |
2
2
3
3 |
23
28
32
32 |
10
14
15
15 |
200
230
260
300 |
130
150
170
200 |
33
33
39
39 |
90
100
120
140 |
M16
M20
M20
M24 |
2
2
2
2 |
200×4
230×5
260×5
300×5 |
200×3
230×3
260×4
300×4 |
35
40
45
50 |
190
220
245
285 |
200
230
260
300 |
|
|
1400
1570
1760 |
|
1080
1210
1360 |
需向廠方咨詢 |
|
|
|
280
320
360 |
|
140
160
170 |
139
159
169 |
160
180
190 |
6
6
6 |
587
662
722 |
113
138
143 |
100
125
130 |
2
2
2 |
23
23
23 |
10
10
10 |
150
170
180 |
110
120
120 |
33
33
33 |
70
80
80 |
M12
M12
M16 |
2
2
2 |
150×4
170×4
180×4 |
150×2.5
170×2.5
180×2.5 |
25
25
30 |
140
160
170 |
150
170
180 |
|
|
|
400
450
500
560 |
|
190
220
245
285 |
189
219
244
284 |
210
240
280
320 |
6
8
8
8 |
822
932
1028
1153 |
148
178
187
207 |
140
170
170
190 |
2
2
3
3 |
23
28
32
32 |
10
14
15
15 |
200
230
260
300 |
130
150
170
200 |
33
33
39
39 |
90
100
120
140 |
M16
M20
M20
M24 |
2
2
2
2 |
200×4
230×5
260×5
300×5 |
200×3
230×3
260×4
300×4 |
35
40
45
50 |
190
220
245
285 |
200
230
260
300 |
|
|
1080
1210 |
|
|
需向廠方咨詢 | |
