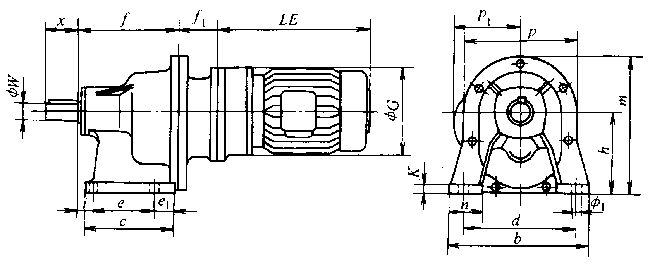

TU2、TU8、TU14、TU25、TU25v、TU43、TU43V系列齒輪減速三相異步電動機底腳安裝外形及其安裝尺寸 |
 |
| |
詳細介紹: |
發布時間:2006/4/24 11:03:21 |
|
| |

TU2~TU43底腳安裝外形尺寸 (單位:mm)
|
機座號 |
b |
c |
d |
e |
e1 |
f |
i |
k |
f1 |
l |
m |
n |
p |
p1 |
h |
W |
X |
|
TU2 |
140 |
100 |
116 |
60 |
26 |
102 |
15 |
12 |
54 |
11 |
160 |
30 |
132 |
95 |
90 |
17 |
40 |
|
TU8 |
170 |
111 |
140 |
60 |
29 |
116 |
25 |
14 |
61 |
11 |
200 |
35 |
160 |
95 |
120 |
25 |
50 |
|
TU14 |
250 |
164 |
200 |
110 |
39 |
177 |
26 |
17 |
70 |
14 |
245 |
60 |
200 |
125 |
145 |
30 |
60 |
|
TU25 |
260 |
200 |
200 |
130 |
48 |
215 |
34 |
20 |
83 |
18 |
270 |
60 |
212 |
150 |
170 |
40 |
70 |
|
TU25v |
260 |
200 |
200 |
130 |
48 |
215 |
34 |
20 |
83 |
18 |
270 |
60 |
212 |
150 |
170 |
50 |
80 |
|
TU43 |
300 |
243 |
250 |
165 |
55 |
261 |
36 |
25 |
101 |
21 |
325 |
60 |
250 |
220 |
200 |
50 |
80 |
|
TU43V |
300 |
243 |
250 |
165 |
55 |
261 |
36 |
25 |
101 |
21 |
325 |
60 |
250 |
220 |
200 |
60 |
100 | |
|
|
