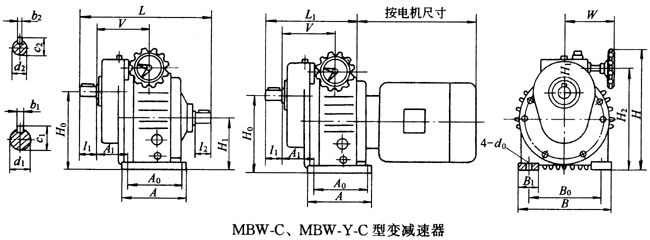

MBW-C、MBW-Y-C型變減速器主要尺寸                          /mm

型號	中心高H0	安 裝 尺 寸					輸 出 軸				輸 入 軸				外 形 尺 寸
		A0	A1	B0	B1	d0	d1	b1	c1	l1	d2	b2	c2	l2	H1	H2	H	A	B	V	W	L	L1
MB02-C	120	105	57	110	25	9	20js6	6	22.5	30	14js6	5	16	25	75	160	210	125	140	108	100	230	169
MB04-C	125	105	59.5	120	32	10	20js6	6	22.5	30	14js6	5	16	30	80	169	219	135	150	112	111	248	176
MB07-C	166	125	67.5	160	40	12	28js6	8	31	35	19js6	6	21.5	30	106	213	263	150	190	122	128	269	211
MB15-C	171	125	78	160	40	12	30js6	8	33	45	24js6	8	27	40	106	213	263	150	190	130	128	299	229
MB22-C	230	230	63	245	55	14	40k6	12	43	60	24js6	8	27	50	150	300	350	270	300	174	157	423	306
MB40-C	230	230	63	245	55	14	40k6	12	43	60	24js6	8	27	50	150	300	350	270	300	174	157	423	306
MB55-C	320	250	157	315	70	18	50k6	14	53.5	82	32k6	10	35	60	200	392	474	290	365	313	186	562	445
MB75-C	320	250	157	315	70	18	50k6	14	53.5	82	32k6	10	35	60	200	392	474	290	365	313	186	562	455
