機座材料：HT20-40

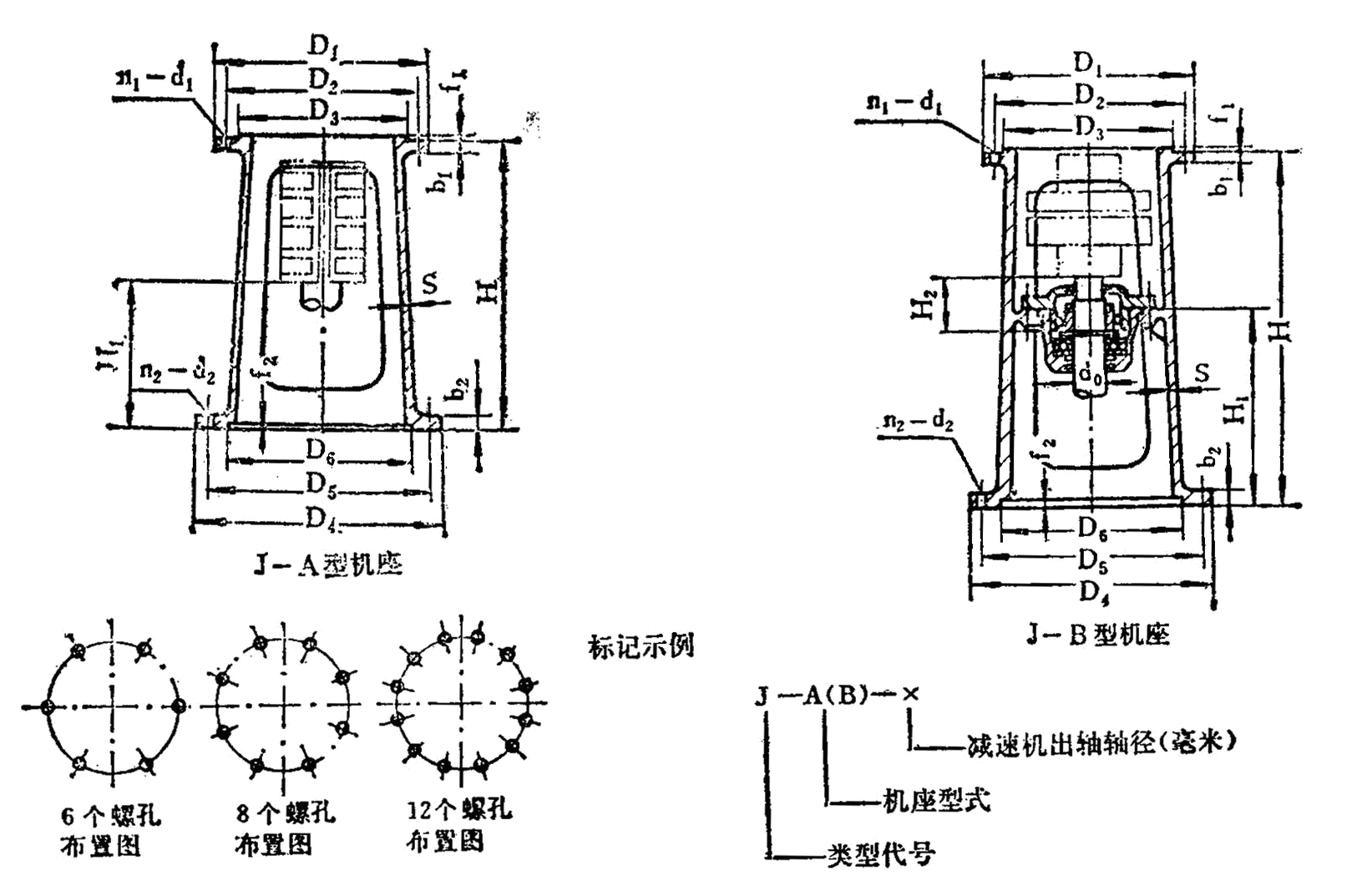

  例1：機座J-A-30 HG5-743-78-附2AⅠ，表示減速機出軸軸徑為30毫米的不帶中間支承的A型機型。

  例2：機座J-B-50 HG5-743-78-附2BⅢ，表示減速機出軸軸徑為50毫米的帶中間支承的B型機型。



機座型號	減速機 軸徑 d	外形尺寸（毫米）																			重量 （公斤）
		D1	D2	D3	D4	D5	D6	H	H1	H2	d0	b1	b2	f1	f2	n1	d1	n2	d2	s
J-A-30 J-B-30	30	260	230	200	315	285	240	340 435	190 255	- 66	- 40	16	16	4	6	6	14	6	14	8	16.1 26.18
J-A-40 J-B-40	40	290	260	230	355	320	260	390 485	208 275	- 80	- 50	16	18	4	6	6	14	6	18	10	24 39.46
J-A-50 J-B-50	50	340	305	270	395	360	290	460 565	248 315	- 85	- 60	18	20	5	6	8	18	8	18	10	33.1 53.30
J-A-65 J-B-65	65	400	360	320	435	400	325	540 660	260 345	- 95	- 75	22	22	5	6	8	18	8	18	12	50.5 82.66
J-A-80 J-B-80	80	460	410	360	485	450	370	620 730	310 350	- 95	- 90	22	24	6	8	8	18	12	18	12	66.1 99.72
J-A-95 J-B-95	95	520	470	420	550	510	420	700 840	340 395	- 107	- 110	24	28	6	8	12	23	12	23	12	83.6 139.98
J-A-110 J-B-110	110	570	520	475	605	565	460	800 940	380 435	- 111	- 130	24	30	8	8	12	23	12	23	14	118 194.54
