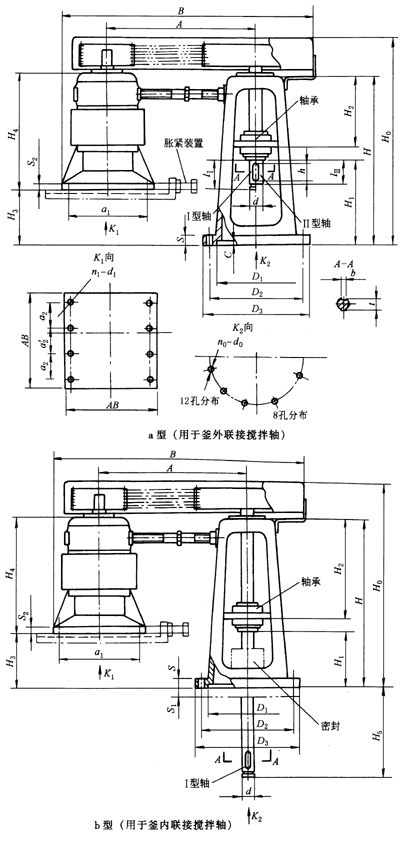

機型號		外形及安裝尺寸																		a型尺寸				b型尺寸
高強力型帶	窄V帶	B	H2	H4	h	lⅠ	lⅡ	D1 (H9)	D2	D3	n0-d0	S	S2	C	a1	a2	a2’	n1-d1	AB	H0	H	H1	H3	H0	H	H1	H3	H5	S1
YPD8-65	YPV7-65	3000 2380	640	1199	150	220	160	730	830	900	8-φ27	30	30	6	900	300	300	8-φ27	1000	1836	1530	700	320	1550	1150	320	0	700	35
YPD8-75	YPV7-75	3000 2380	640	1199	150	220	160	840	940	1010	8-φ30	36	30	8	900	300	300	8-φ27	1000	1866	1530	700	320	1550	1150	320	0	700	40
YPD8-95	YPV8-95	3200 2566	750	1199	180	240	220	840	940	1010	8-φ30	36	30	8	900	300	300	8-φ27	1000	2075	1680	798	524	1580	1182	300	26	800	40
YPD8-115	YPV9-115	3200 2566	870	1299	180	240	220	970	1080	1150	12-φ30	38	30	8	900	300	300	8-φ27	1000	2306	1950	860	690	1650	1288	300	28	800	45
YPD8-130	YPV9-130	3450 2566
	YPV10-130 YPV10-155 YPV10-200	4100	1300	1360	220 180	260 240	230 220	1200	1330	1410	12-φ30	50	35	10	1000	340	320	8-φ27	1120	2920	2500	990	1280	2170	1750	240	530	800	50
	YPV11-250 YPV11-280	4100	1300	1740	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	35	10	1310	400	400	8-φ28	1310	3100	2500	990	850	2200	1750	240	100	800	60
	YPV12-320 YPV12-380	4100	1300	1725	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	35	10	1310	400	400	8-φ28	1310	3100	2500	990	850	2200	1750	240	100	800	60

注：1.減速器選用高強力V帶或窄V帶，承載能力比普通帶高50%以上。

      2.YP型減速器主要用于醫藥、生物工程發酵罐上的攪拌裝置。

      3.減速器采用YJL型立式三相異步電機，一般電壓380V、50Hz，特殊要求需另行說明。

      4.a型減速器輸出軸軸頭有Ⅰ、Ⅱ結構，b型減速器一般只有Ⅰ型軸頭。Ⅰ型軸頭配用JQ型聯軸器，但b型減速器的聯軸器材料需滿足工藝介質要求。Ⅱ型軸頭配SF型聯軸器。
