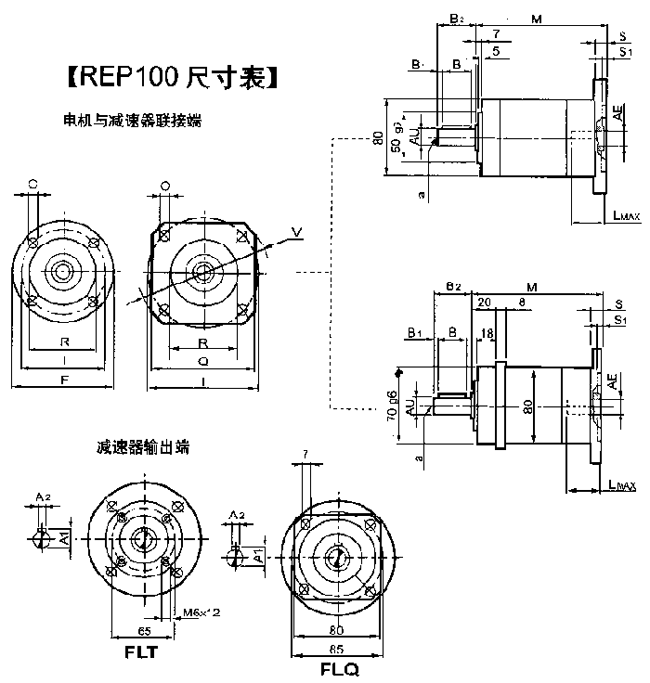

REP100

輸出軸

AUj6

A1

A2

B

B1

B2

a

19

21.5

6

30

3

36

M6×16

22

24.5

6

30

3

36

M6×16

輸入軸

AE

9

9.525

11

12.7

14

15.87

16

19

L_max

25

32

23

32

30

35

40

40

M

減速比級數

1

115

2

140

3

165

DV

M4

M4

M4

M4

M4

M5

M5

M5

NV

1

1

1

1

1

1

1

1

CS[N]

4.8

DV=螺釘直徑。 NV=螺釘數量。 CS=設定扭矩。

輸入法蘭

型號

F

Q

V

I

RH7

O

S

S1

P01

80

—

—

66.67

38.1

5.5

12

3

P02

—

106.5

140

125.72

55.52

7

11

3

P03

—

80

90

75

60

5.5

12

3.5

P04

105

—

—

85

70

6.5

12

3.5

P05

—

82.5

110

98.425

73.02

6.5

12

3

P06

—

95

120

100

80

6.5

13

4

P07

—

98

135

115

95

8.5

13

4.5

P08

—

116

160

130

110

9

13

4.5

P09

80

—

—

39

26

4.5

12

4

P10

80

—

—

65

50

5.5

12

3.5

P16

—

142

190

165

130

11

13

4.5

P17

80

—

—

63

40

5.5

12

3.5
