GCWO100-GCWO250型低速級蝸桿在蝸輪之上的齒輪-蝸桿減速機的裝配形式與主要尺寸（JB/T7008-1993）

詳細介紹：

發布時間：2006/5/2 16:41:10

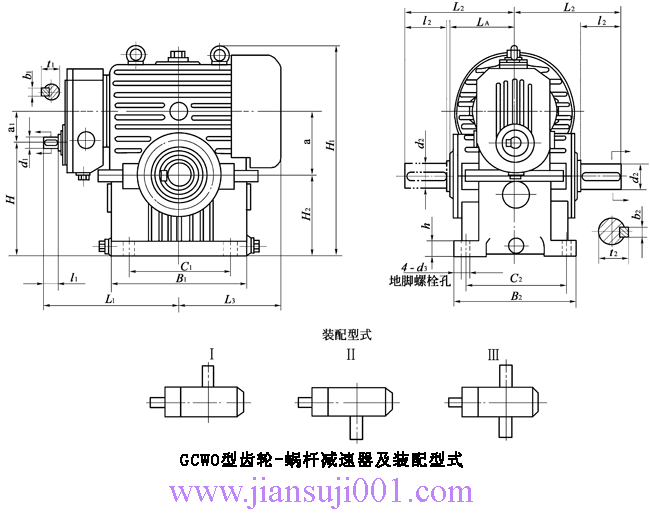

GCWO100-GCWO250型低速級蝸桿在蝸輪之上的齒輪-蝸桿減速器的裝配形式與主要尺寸

GCWO100、GCWO125、GCWO160、GCWO200、GCWO250、型低速級蝸桿在蝸輪之上的齒輪-蝸桿減速器的裝配形式與主要尺寸（JB/T7008-1993）

型號\尺寸	a	a₁	i=35.5～56、100、112					i=63～90、125～180
型號\尺寸	a	a₁	d₁	l₁	b₁	t₁	L₁	d₁	l₁	b₁	t₁	L₁
GCWO100	100	63	22j6	36	6	24.5	255	19j6	28	6	21.5	247
GCWO125	125	63	22j6	36	6	24.5	273	19j6	28	6	21.5	265
GCWO160	160	80	28j6	42	8	31	329	24j6	36	8	27	323
GCWO200	200	100	42k6	82	12	45	443	28j6	42	8	31	403
GCWO250	250	125	48k6	82	14	51.5	538	38k6	58	10	41	514

型號\尺寸	i=200～315					d₂	l₂	b₂	t₂	L₂	L₃	L₄
型號\尺寸	d₁（j6）	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄
GCWO100	14	25	5	16	244	48k6	82	14	51．5	212	180	121
GCWO125	14	25	5	16	262	55m6	82	16	59	222	202	133
GCWO160	19	28	6	21.5	315	65m6	105	18	69	270	245	156
GCWO200	22	36	6	24.5	397	80m6	130	22	85	325	295	188
GCWO250	28	42	8	31	498	100m6	165	28	106	385	360	209

型號\尺寸	B₁	B₂	C₁	C₂	h	H	H₁	H₂	d₃	質量m/kg
GCWO100	225	240	190	200	25	213	380	150	14.5	74
GCWO125	260	250	220	205	30	218	410	155	18.5	107
GCWO160	325	300	230	250	35	275	510	195	18.5	162
GCWO200	400	350	280	300	40	350	655	250	24	293
GCWO250	510	410	370	350	45	435	820	310	28	440
