WMB系列三相并列脈動無級變速機外形及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/5/5 18:05:46 |
|
| |

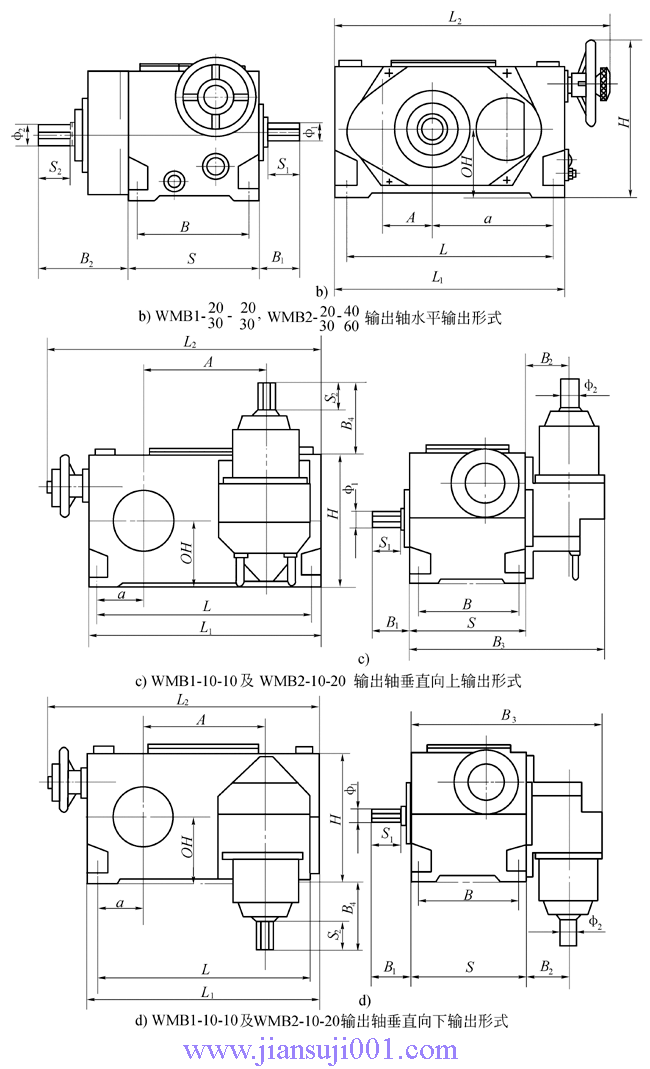

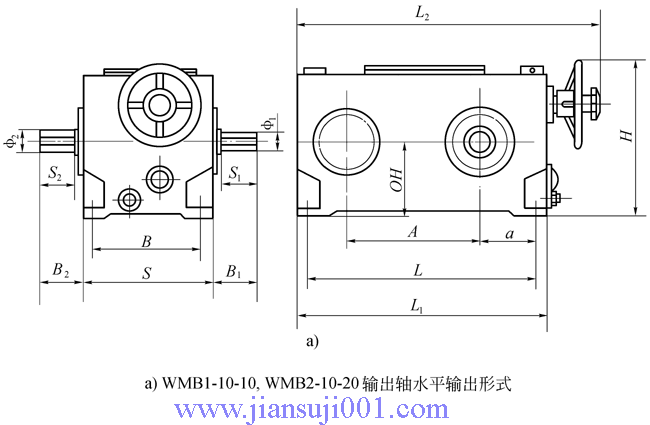

WMB系列三相并列脈動無級變速器外形及安裝尺寸
|
WMB系列型號的外形及安裝尺寸 （mm）
|
項目 |
機型 |
|
輸出軸水平輸出形式 |
輸出軸垂直輸出形式 |
|
WMB |
WMB |
|
1-10-10 |
1-20-20 |
1-30-30 |
2-10-20 |
2-20-40 |
2-30-60 |
35-10-40 |
1-10-10 |
|
輸入
軸φ1 |
直徑 |
25h6 |
25h6 |
25h6 |
35h6 |
35h6 |
35h6 |
38h6 |
25 h6 |
|
鍵槽 |
8N9×32 |
8N9×32 |
8N9×32 |
10N9×70 |
10N9×70 |
10N9×70 |
10N9×70 |
8N9×32 |
|
S1 |
50 |
50 |
50 |
80 |
80 |
80 |
80 |
50 |
|
輸出
軸φ1 |
直徑 |
30h6 |
35h6 |
35h6 |
38h6 |
55 h6 |
65 h6 |
50 h6 |
30 h6 |
|
鍵槽 |
8N9×50 |
10N9×45 |
10N9×45 |
10N9×60 |
14N9×60 |
14N9×60 |
14N9×70 |
8N9×48 |
|
S2 |
48 |
45 |
45 |
70 |
70 |
70 |
80 |
50 |
|
安
裝
尺
寸 |
安裝孔數 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
安裝孔徑 |
12 |
12 |
12 |
18 |
18 |
18 |
22 |
12 |
|
L |
320 |
320 |
320 |
414 |
414 |
414 |
476 |
320 |
|
B |
150 |
150 |
150 |
194 |
194 |
194 |
198 |
150 |
|
A |
180 |
76 |
76 |
255 |
105 |
105 |
300 |
180 |
|
a |
70 |
174 |
174 |
79.5 |
229.5 |
229.5 |
88 |
70 |
|
L1 |
345 |
345 |
345 |
450 |
450 |
450 |
520 |
345 |
|
OH |
100 |
100 |
100 |
135 |
135 |
135 |
145 |
100 |
|
S |
175 |
175 |
175 |
230 |
230 |
230 |
242 |
175 |
|
B1 |
62 |
62 |
62 |
100 |
100 |
100 |
95 |
62 |
|
B2 |
60 |
125 |
125 |
70 |
180 |
180 |
95 |
64 |
|
外形
尺寸 |
L2 |
400 |
400 |
400 |
515 |
515 |
515 |
580 |
400 |
|
B1+S+B2 |
297 |
362 |
362 |
400 |
510 |
510 |
432 |
|
|
H |
210 |
210 |
210 |
290 |
290 |
290 |
300 |
200 |
|
備注 |
B4 |
|
|
|
|
|
|
|
106 |
|
B1+B3 |
|
|
|
|
|
|
|
355 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
