選型方法及示例
一個完整的選型流程包括三個步驟：確定減速機功率－確定減速機規格－徑向力校核。
1. 確定減速機功率P
P=K×PN
K－工況系數
PN－減速機負載所需的功率
工況系數K按照下式計算
K=L×JF
L－考慮了載荷特性和減速機持續工作時間的子系數，L的取值見表6，需要精確確定時，請參考表8
JF－考慮了減速機每小時啟動次數的子系數，F(xiàn)的取值見表7
表6 系數L
|
載荷特性 |
L |
|
每天工作8小時 |
每天工作16小時 |
每天工作24小時 |
|
平穩載荷 |
1 |
1 |
1 |
|
中等沖擊載荷 |
1.15 |
1.25 |
1.4 |
|
強烈沖擊載荷 |
1.25 |
1.4 |
1.7 |
表7 系數F
|
|
L |
|
每天工作8小時 |
每天工作16小時 |
每天工作24小時 |
|
每小時啟動次數 |
＜10 |
1 |
1 |
1 |
|
＜100 |
1.15 |
1.25 |
1.4 |
|
＜500 |
1.25 |
1.4 |
1.7 |
2. 確定減速機規格
根據計算功率P和輸出轉速由功率選型表選定滿足要求的減速電機，同時保證K≤fB。
其中：fB為減速機服務系數
表8系數L的精確選用表
|
應用領域 |
L |
|
每天工作8小時 |
每天工作16小時 |
每天工作24小時 |
|
建筑業 |
攪拌機 |
1.25 |
1.5 |
1.75 |
|
水泥廠 |
1.5 |
1.75 |
2 |
|
灰泥噴射機 |
1 |
1 |
1.25 |
|
釀造和蒸餾 |
麥芽菜池 |
1 |
1 |
1.25 |
|
裝瓶機 |
1 |
1 |
1.25 |
|
電梯 |
提升機 |
1 |
1.25 |
1.5 |
|
貨運電梯 |
1 |
1.25 |
1.5 |
|
自動扶梯 |
1 |
1 |
1.25 |
|
過濾機 |
1 |
1.25 |
1.5 |
|
發電機 |
1 |
1 |
1.25 |
|
木材和塑料工業 |
電鋸的主動力 |
1.5 |
1.75 |
2 |
|
電鋸的進給動力 |
1 |
1.25 |
1.5 |
|
砍木機 |
1.5 |
1.75 |
2 |
|
膠合板膠機 |
1 |
1 |
1.25 |
|
鉆孔機 |
1 |
1 |
1.25 |
|
擠壓機 |
1.25 |
1.5 |
1.75 |
|
機床設備 |
平面刨床，門刨床，彎軋機 |
1.25 |
1.5 |
1.75 |
|
主動力，進給動力 |
1 |
1.25 |
1.5 |
|
進給和輔動力 |
1 |
1 |
1.25 |
|
壓力機 |
1.75 |
2 |
2 |
|
折彎機 |
1.5 |
1.75 |
2 |
|
剪板機 |
1.75 |
2 |
2 |
|
包裝機械 |
紙板堆疊機 |
1.25 |
1.5 |
1.75 |
|
打包機 |
1 |
1 |
1.25 |
|
壓縮機 |
離心式 |
1 |
1.25 |
1.5 |
|
軸流式 |
1 |
1.25 |
1.5 |
|
混合機 |
均勻密度 |
1 |
1 |
1.25 |
|
不均勻密度 |
1 |
1.25 |
1.5 |
|
鋼鐵工業 |
拉線機 |
1.25 |
1.5 |
1.75 |
|
繞線機 |
1 |
1.25 |
1.5 |
|
集中驅動輥道（無反轉） |
1.25 |
1.5 |
1.75 |
|
單獨驅動輥道（無反轉 |
1.5 |
1.75 |
2 |
|
集中驅動輥道（有反轉） |
1.75 |
2.25 |
2.5 |
|
單獨驅動輥道（有反轉） |
2 |
2.5 |
2.75 |
|
磨機 |
球磨機，棒磨機 |
1.75 |
1.75 |
1.75 |
|
錘磨機，粉碎機 |
1.5 |
1.75 |
2 |
|
泵 |
離心式 |
1 |
1.25 |
1.5 |
|
旋轉式，齒輪型，葉輪型，葉片型 |
1 |
1 |
1.25 |
|
多缸活塞泵 |
1 |
1.25 |
1.5 |
|
螺旋泵 |
1 |
1.25 |
1.5 |
|
灰泥噴射機 |
1 |
1.25 |
1.5 |
|
攪拌機 |
純液體（均勻密度） |
1 |
1 |
1.25 |
|
非均勻密度的液體 |
1 |
1.25 |
1.5 |
|
液體和固體 |
1.25 |
1.5 |
1.75 |
|
輸送機 |
平穩加載 |
1 |
1 |
1.25 |
|
重載鏈和螺旋輸送 |
1 |
1.25 |
1.5 |
|
振動輸送機 |
1.5 |
1.75 |
2 |
|
電梯和提升機 |
1 |
1.25 |
1.5 |
表8（續） 系數L的精確選用表
|
應用領域 |
L |
|
每天工作8小時 |
每天工作16小時 |
每天工作24小時 |
|
風扇 |
離心式風扇 |
1 |
1 |
1.25 |
|
工業風扇 |
1 |
1.25 |
1.5 |
|
冷卻塔動力 |
1.75 |
1.75 |
1.75 |
|
食品工業 |
粉碎機 |
1.75 |
2 |
2.25 |
|
甜菜切片機，揉面機 |
1.25 |
1.5 |
1.75 |
|
碾肉機 |
1.25 |
1.5 |
1.5 |
|
填充機 |
1 |
1 |
1.25 |
|
和面機 |
1 |
1.25 |
1.5 |
|
擠壓機 |
1.25 |
1.5 |
1.75 |
|
甘蔗切碎機 |
1.75 |
1.75 |
1.75 |
|
榨糖機 |
1.75 |
1.75 |
1.75 |
|
烤面包機 |
1.25 |
1.25 |
1.25 |
|
麥芽菜池 |
1.25 |
1.25 |
1.25 |
|
裝瓶機 |
1.25 |
1.25 |
1.25 |
|
水處理 |
普通通風裝置 |
1.5 |
1.5 |
1.5 |
|
旋轉木馬式通風裝置 |
1.75 |
1.75 |
1.75 |
|
條珊式篩子，搜集器 |
1 |
1 |
1.25 |
|
螺旋泵 |
1 |
1.25 |
1.5 |
|
篩子 |
旋轉式（石頭，砂） |
1 |
1.25 |
1.5 |
|
行進式吸水機 |
1 |
1 |
1.25 |
|
輔助動力
伺服系統 |
微動裝置 |
1 |
1 |
1 |
|
無載荷 |
1.25 |
1.25 |
1.25 |
|
農用機械 |
施肥平土機 |
1 |
1 |
|
|
收割機 |
1 |
1 |
|
|
紡織工業 |
織機 |
1.25 |
1.5 |
1.75 |
|
紡紗機 |
1 |
1 |
1.25 |
|
洗滌機 |
1 |
1.25 |
1.5 |
|
印刷和制紙技術 |
切割機 |
1 |
1.25 |
1.5 |
|
卷筒 |
1 |
1 |
1.25 |
|
打包進料機 |
1 |
1.25 |
1.25 |
. 徑向力校核
確定徑向載荷
徑向載荷根據下式計算
FR:徑向載荷 N
Md:轉矩 N.m
d0:安裝傳動件的名義直徑 mm
fz:傳動件系數
聯接的傳動件類型不同, 傳動件系數fz不同,其值可查下表。
|
傳動件 |
傳動件系數fz |
備注 |
|
齒輪 |
1.15 |
<17齒 |
|
鏈輪 |
1.40 |
<13齒 |
|
鏈輪 |
1.25 |
<20齒 |
|
三角帶 |
1.75 |
|
|
皮帶輪 |
2.50 |
|
|
同步帶 |
2.50 |
|
FXL:由軸承壽命決定的許用徑向載荷，按照下式計算：
FXL:由軸承壽命決定的許用徑向載荷，按照下式計算：
FXW:由軸強度決定的許用徑向載荷
FRa：選型表中給定的額定徑向載荷許用值[N]
X：軸肩到徑向力作用點的距離[mm]
a，b，c：減速機徑向載荷折算常數[mm]

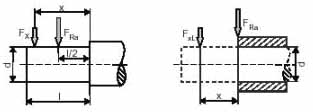

示意圖如下：
減速機徑向載荷折算常數
|
減速機代號 |
a
[mm] |
b
[mm] |
c
[Nmm] |
d
[mm] |
l
[mm] |
|
JF27 |
109.5 |
84.5 |
1.13×105 |
25 |
50 |
|
JF37 |
123.5 |
98.5 |
1.07×105 |
25 |
50 |
|
JF47 |
153.5 |
123.5 |
1.78×105 |
30 |
60 |
|
JF57 |
170.7 |
135.7 |
3.77×105 |
35 |
70 |
|
JF67 |
181.3 |
141.3 |
4.12×105 |
40 |
80 |
|
JF77 |
215.8 |
165.8 |
7.87×105 |
50 |
100 |
|
JF87 |
263 |
203 |
1.19×106 |
60 |
120 |
|
JF97 |
350 |
280 |
2.09×106 |
70 |
140 |
|
JF107 |
373.5 |
288.5 |
4.23×106 |
90 |
170 |
|
JF127 |
442.5 |
337.5 |
9.45×106 |
110 |
210 |
|
JF157 |
512 |
407 |
1.05×107 |
120 |
210 |
