K系列圓錐—蝸柱齒輪減速機鍵聯接型空心軸的聯接尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/6/8 14:13:09 |
|
| |

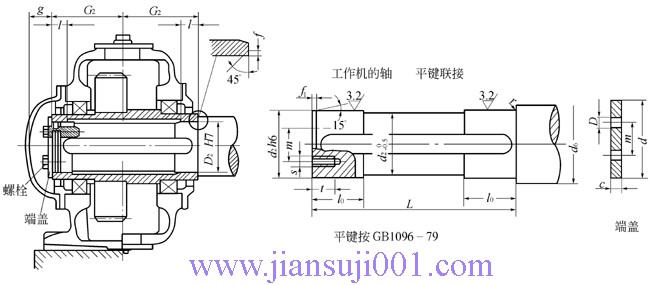

K系列圓錐—蝸柱齒輪減速器鍵聯接型空心軸的聯接尺寸
鍵聯接型空心軸的聯接尺寸
|
軸裝式減速器型號 |
工作機的軸 |
端蓋 |
空心軸 |
螺栓 |
|
SZAB |
SDA |
SVAB |
KEAB |
KZA |
KDAB |
規格 |
數量 |
|
規格 |
d2 |
d6 |
f1 |
L |
l0 |
r |
s |
t |
c |
D |
d |
m |
D2 |
f |
G2 |
g |
l |
|
112
125 |
|
|
100
125 |
112
125 |
|
50
55
65 |
60
65
75 |
4
4
4 |
188
203
218 |
35
35
40 |
2.5
2.5
2.5 |
M8
M8
M10 |
15
15
17 |
8
8
8 |
9
9
11 |
62
70
78 |
35
40
45 |
50
55
65 |
3
3
3 |
95
102.5
110 |
23
25
25 |
25
25
30 |
M8×20
M8×20
M10×25 |
2
2
2 |
|
140
160
180 |
160
180 |
180 |
160 |
140
160
180 |
160
180 |
70
85
100 |
80
95
110 |
4
5
5 |
233
268
298 |
40
50
50 |
2.5
2.5
4 |
M10
M10
M10 |
17
17
17 |
8
10
10 |
11
11
11 |
86
100
120 |
50
60
70 |
70
85
100 |
3
3
4 |
117.5
135
150 |
25
30
30 |
30
40
35 |
M10×25
M10×25
M10×25 |
2
2
2 |
|
200
225
250 |
200
225
250 |
200
225
250 |
200
250 |
200
225
250 |
200
225
250 |
110
120
140 |
120
130
150 |
5
5
5 |
328
353
398 |
50
50
55 |
4
4
4 |
M12
M12
M12 |
20
20
20 |
10
12
12 |
14
14
14 |
130
140
160 |
75
80
90 |
110
120
140 |
4
4
4 |
165
177.5
200 |
32
32
32 |
40
40
45 |
M12×30
M12×30
M12×30 |
2
2
2 | |
|
|
