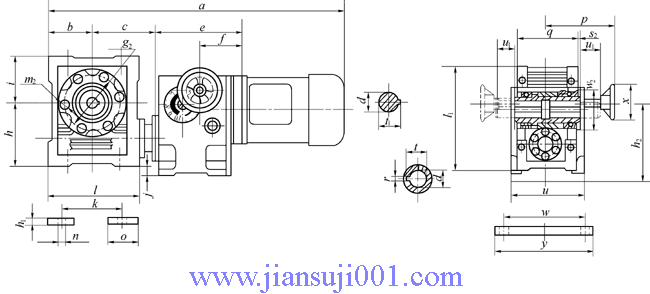

末端為蝸輪蝸桿減速、臥式安裝的基本型變速器外形及安裝尺寸  （mm）

產品型號	外形及安裝尺寸
	a b	c e	f i	h j	l k	h1 n	o d	t r	u­1 t①1	p q	x h­2	u w	y l­1	g2 m②2	s2 w②2
GPZH120MD-Ⅱ	631 92.5	157.5 174	86 95	120 6	185 138	20 4-φ11	45 28	31.3 8	40 31	120 130	80 149	146 170	200 215	125 6-M8	4 95
GPZH180MD-Ⅱ
GPZH250MD-Ⅱ	712 115	180 192	94 120	150 6	230 180	20 4-φ14	50 40	43.3 12	55 43	120 170	100 178	165 210	240 270	156 4-M10	6 110
GPZH370MD-Ⅱ
GPZH550MD-Ⅱ	787 122.5	191.5   218	111   125	165   15	245   195	20   4-φ18	50   45	48.8   14	70   48.5	160   193	100   192	200   255	295   290	140   4-M12	6   120
GPZH750MD-Ⅱ
GPZH1100MD-Ⅱ	789 122.5
GPZH1500MD-Ⅱ	814 122.5

    注：若為雙軸型變速器，則產品型號中無“D”。

    ①此兩尺寸只用于軸伸型的變速器。

    ②這些尺寸只用于臥式機座及法蘭安裝的基本型變速器，此時，用戶可根據需要既可以把變速器臥式安裝，也可以根據這些尺寸配合自己設計的特殊立式法蘭進行安裝。此時，產品型號應增加“F”，例如“GPZH120MFD-Ⅱ”型。
