JDX56、JDX63、JDX71、JDX80、JDX90、JDX100、減速機的裝配型式及外形尺寸圖(JC/T878.2-2001) |
 |
| |
詳細介紹： |
發(fā)布時間：2006/8/1 17:55:45 |
|
| |

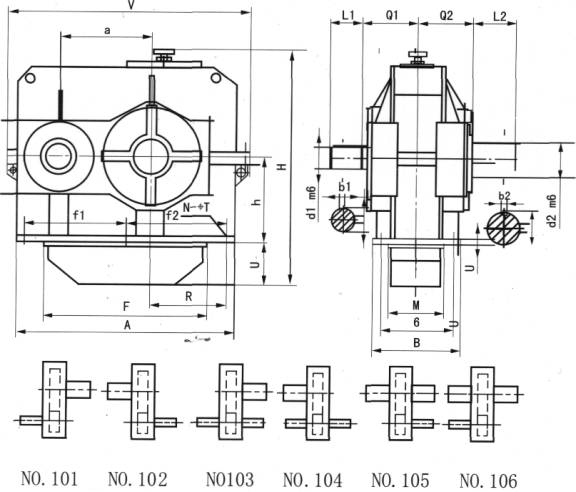

JDX56－100減速機的裝配型式及外形尺寸圖
|
型號 |
主動軸 |
從動軸 |
|
U=3.15-4 |
U=4.5-5.0 |
U=5.6-6.3 |
U=7.1 |
U=3.15-7.1 |
|
d1 |
Q1 |
L1 |
d1 |
Q1 |
L1 |
d1 |
Q1 |
L1 |
d1 |
Q1 |
L1 |
d2 |
Q2 |
L2 |
|
JDX56 |
155 |
355 |
300 |
135 |
330 |
230 |
115 |
330 |
200 |
105 |
330 |
200 |
225 |
355 |
340 |
|
JDX63 |
170 |
375 |
340 |
150 |
350 |
260 |
130 |
350 |
230 |
110 |
350 |
200 |
240 |
375 |
380 |
|
JDX71 |
180 |
390 |
340 |
160 |
365 |
300 |
150 |
365 |
230 |
130 |
365 |
230 |
260 |
390 |
400 |
|
JDX80 |
220 |
450 |
380 |
200 |
425 |
340 |
180 |
425 |
260 |
150 |
425 |
230 |
280 |
450 |
460 |
|
JDX90 |
260 |
520 |
400 |
240 |
495 |
340 |
200 |
495 |
300 |
170 |
495 |
260 |
300 |
520 |
480 |
|
JDX100 |
280 |
590 |
460 |
260 |
565 |
400 |
220 |
565 |
360 |
190 |
565 |
300 |
330 |
590 |
520 |
|
型號 |
外型及安裝尺寸 |
重量 |
|
a |
A |
B |
f1 |
f2 |
G |
h |
H |
R |
N |
T |
U |
V |
F |
M |
S |
|
JDX56 |
560 |
1400 |
640 |
620 |
620 |
540 |
500 |
1330 |
435 |
6 |
39 |
40 |
1620 |
1000 |
340 |
250 |
2700 |
|
JDX63 |
630 |
1520 |
680 |
680 |
680 |
590 |
500 |
1490 |
480 |
6 |
39 |
40 |
1740 |
1145 |
375 |
300 |
3300 |
|
JDX71 |
710 |
1740 |
700 |
750 |
750 |
600 |
500 |
1530 |
530 |
6 |
39 |
40 |
1950 |
1445 |
415 |
350 |
4900 |
|
JDX80 |
800 |
1950 |
800 |
850 |
850 |
690 |
500 |
1764 |
600 |
6 |
45 |
50 |
2190 |
1625 |
430 |
450 |
5800 |
|
JDX90 |
900 |
2145 |
900 |
930 |
960 |
800 |
600 |
1990 |
665 |
6 |
45 |
60 |
2425 |
1785 |
500 |
500 |
8500 |
|
JDX100 |
1000 |
2440 |
950 |
1500/2 |
610 |
830 |
600 |
2120 |
850 |
8 |
51 |
60 |
2720 |
2040 |
560 |
500 |
10600 | |
|
|
|
