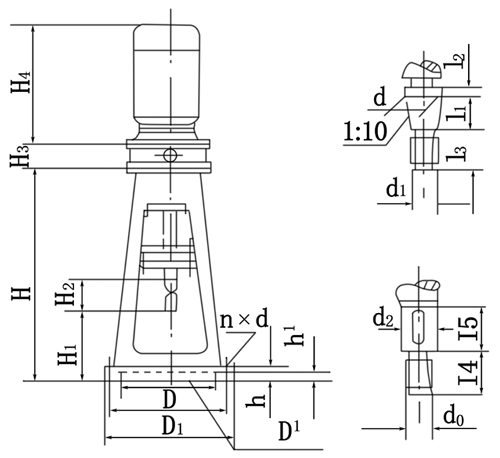

TG型支架外形及安裝尺寸            /mm

直聯支 架號	機型	D	D1	H	H1	H2	H3	I4	I5	H4	h	n×d	d0	d	d1	d2	I1	I2	I3	D′	h′
TG1	1	270	305	538	153	77	42			按 電 機 定 尺 寸	24	4×24		30	M24		33	5	35	220	5
TG2		300	335	536	141	87	42				24	4×24		39	M33		44	6	38	250
TG3	2	350	392	632	169	92	51				25	4×28		39	M33		47	6	34	295
TG4		400	442	732	203	110	51				26	4×30		50	M42		53	8	44	345
TG3	3	350	392	650	169	92	64				26	4×30		39	M33		47	6	34	295
TG4		400	442	732	203	110	64				26	4×30		50	M42		53	8	44	345
TG5		450	498	742	193	120	64				26	4×30		60	M52		58	8	49	390
TG6	4	500	548	824	201	130	75	34	96		30	8×30	M62×2	70	M64	70				435
TG7	5	550	600	829	225	130	83	46	84		30	12×22	M72×2			80				440	7
TG8	6	550	600	926	225	160	99	50	110		35	12×22	M80×2			90				500
TG9	7	650	700	950	250	160	116	50	110		35	12×22	M90×2			100				580	10
TG10	8	650	700	1050	270	160	155	50	110		35	12×22	M100×2			110				680	12

    注：1.d₀尺寸配聯軸器時選用；

        2.d₁尺寸配標準攪拌器時選用。
