沖壓外圈滾針離合器是一種帶滾針軸承的外星輪式超越離合器。中間滾針離合器兩端各放置一個滾針軸承。滾針是鎖緊元件。鎖緊精度高、空程角很小。為了傳遞較大的轉矩，可并排應用兩個離合器。用以承受一定的壓力。常用于印刷機械、包裝機械、食品機械、輕工機械及測試設備等。

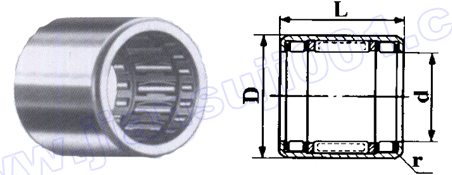

HFL型超越離合器基本參數和主要尺寸 單位：mm
|
序號 |
型號 |
公稱轉矩
Tn
（ N·m） |
極限轉速
n（r/min） |
外形尺寸 |
軸徑 |
質量
m
（g） |
|
軸 |
外圈 |
內徑d |
外徑D |
寬度L |
|
1 |
HFL0822 |
3.15 |
17000 |
12000 |
8 |
12 |
22 |
8 |
6.3 |
|
2 |
HFL1022 |
5.3 |
14000 |
11000 |
10 |
14 |
22 |
10 |
7.4 |
|
3 |
HFL1226 |
12.2 |
11000 |
8000 |
12 |
18 |
26 |
12 |
18 |
|
4 |
HFL1426 |
17.3 |
9500 |
8000 |
14 |
20 |
26 |
14 |
20.3 |
|
5 |
HFL1626 |
20.5 |
8500 |
7500 |
16 |
22 |
26 |
16 |
22 |
|
6 |
HFL1826 |
24.1 |
7500 |
7500 |
18 |
24 |
26 |
18 |
24.4 |
|
7 |
HFL2026 |
28.5 |
7000 |
6500 |
20 |
26 |
26 |
20 |
27 |
|
8 |
HFL2530 |
66 |
5500 |
5500 |
25 |
32 |
30 |
25 |
44 |
|
9 |
HFL3030 |
90 |
4500 |
4500 |
30 |
37 |
30 |
30 |
51 |
|
10 |
HFL3530 |
121 |
3900 |
3900 |
35 |
42 |
30 |
35 |
58 |
HF型和HFL型：◆極限轉速對脂和油潤滑都有效。◆安裝公差：軸承座N6（N7），軸h5（h6）。
◆如需要可制作帶鍵槽的內環，其外徑與離合器配合。內孔與軸配合，這樣對軸的硬度要求就降低了。
