CKB型即國外B200系列，為無內環無軸承支撐的楔塊式超越離合器。使用時，將軸直接安裝在離合器內，用于離合器的軸在磨削后需要熱處理，硬度達到HRC58～62，軸的錐度每50mm不應超過0.01mm。為保證軸和離合器外的同心度，承受外環和軸的徑向或軸向負載，要在離合器的兩端或一端裝上軸承。適用于極限轉速為：1000～2400r/min，公稱轉矩為：60～1250N·m。常用于包裝機、制袋機、瓦楞紙生產線、減速機、提升機、電動滾筒等機械傳動。

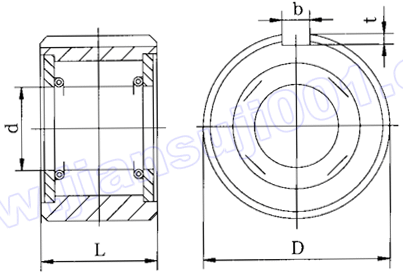

CKB型（B200系列）超越離合器基本參數和主要尺寸單位：mm

序號	型號	代號	公稱轉矩 Tn （N·m）	空轉 轉矩（N·m）	最高超越轉速n （r/min）		最高頻率（次/分）	寬度 L（⁰_-0.06）	外環 直徑 D （h7）	軸徑 d（⁰_-0.025）	外環 鍵槽寬×深 b×t	質量 m （kg）
序號	型號	代號	公稱轉矩 Tn （N·m）	空轉 轉矩（N·m）	內環	外環	最高頻率（次/分）	寬度 L（⁰_-0.06）	外環 直徑 D （h7）	軸徑 d（⁰_-0.025）	外環 鍵槽寬×深 b×t	質量 m （kg）
1	B203	CKB40×25－16.51	60	0.1	2400	500	150	25.0	40	16.510	4×2.5	0.23
2	B204	CKB47×25－18.796	100	0.1	2400	500	150	25.0	47	18.796	5×3	0.34
3	B205	CKB52×25－23.622	150	0.2	1800	400	150	25.0	52	23.622	5×3	0.45
4		CKB52×25－24	150	0.2	1800	400	150	25.0	52	24.0	5×3	0.33
5		CKB62×28－30	200	0.2	1800	350	150	28.0	62	30.0	7×4	0.51
6	B206	CKB62×28－32.766	300	0.2	1800	350	150	28.0	62	32.766	7×4	0.68
7		CKB62×28－35	200	0.2	1800	350	150	28.0	62	35	6×3.5	0.45
8		CKB72×28－40	315	0.2	1800	300	150	28.0	72	40	7×4	0.61
9	B207	CKB72×28－42.088	450	0.2	1800	300	150	28.0	72	42.088	7×4	0.80
10		CKB72×28－42	315	0.2	1800	300	150	28.0	72	42	7×4	0.59
11		CKB80×32－45	500	0.2	1800	300	150	32.0	80	45	10×4.5	0.75
12	B208	CKB80×32－46.761	480	0.2	1800	200	150	32.0	80	46.761	10×4.5	0.91
13		CKB80×32－48	500	0.2	1600	200	150	32.0	80	48	8×4.0	0.80
14	B209	CKB85×32－56.109	500	0.2	1800	200	150	32.0	85	46.761	10×4.5	0.95
15		CKB85×32－50	500	0.2	1600	200	150	32.0	85	50	8×4.0	0.94
16		CKB90×32－55	560	0.2	1200	200	150	32.0	90	55	10×5.0	1.00
17	B210	CKB90×32－56.109	550	0.2	1200	200	150	32.0	90	56.109	10×4.5	1.00
18	B211	CKB100×42－56.109	784	0.3	1200	200	150	42.0	100	56.109	10×4.5	1.40
19		CKB100×42－60	710	0.3	1200	200	150	42.0	100	60	10×5.0	1.26
20		CKB110×42－65	1000	0.3	1200	200	150	42.0	110	65	10×5.0	2.04
21	B212	CKB110×40－70.029	1230	0.3	1200	180	150	42.0	110	70.029	10×4.5	1.80
22	B213	CKB120×42－70.029	1230	0.3	1200	180	150	42.0	120	70.029	10×4.5	2.30
23		CKB120×42－70	1230	0.3	1200	180	150	42.0	120	70	10×4.5	2.46
24	B214	CKB125×42－70	1390	0.4	1000	180	150	42.0	125	79.356	12×4.5	2.40
25		CKB125×42－80	1250	0.4	1000	180	150	42.0	125	80	12×5.0	2.40

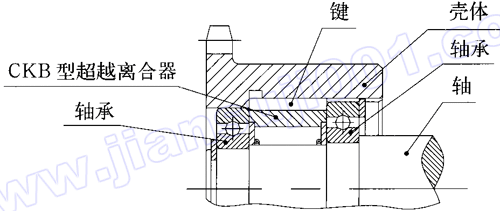

安裝參考示意圖：
