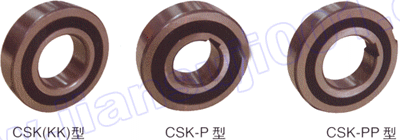

CSK系列楔塊式超越離合器又稱單向旋轉球軸承，外形尺寸與62系列深溝球軸承相同。它是深溝球軸承和楔塊式離合器的組合（CSK40除外），其內容已填注潤滑脂。轉矩的傳遞一般為過盈配合方式 。以N6公差將外環與機壁壓合，以N6公差將內環與工作軸壓合。根據用戶需要，內、外環可制作鍵槽，內環制作鍵槽的型號為CSK-P，內、外環皆有鍵槽的型號為CSK-PP。CSK系列安裝時要注意，不要敲打內環壓迫外環進入機壁，也不可敲打外環壓迫內環擠入軸外徑的安裝方式。適用于印刷機械、包裝機械、食品機械、測試設備等傳遞中。

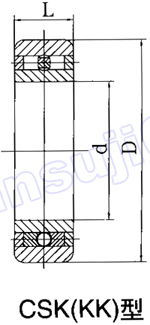

CSK（KK）型超越離合器（單向軸承）基本參數和主要尺寸 單位：mm
|
序
號 |
型號 |
公稱轉矩
Tn
（N·m） |
超越時的
極限轉速
n
（r/min） |
外形尺寸 |
軸承系列 |
質量
m
（kg） |
|
內徑d |
外徑D |
寬度L |
|
1 |
CSK12 |
7.4 |
10000 |
12 |
32 |
10 |
6201 |
0.04 |
|
2 |
CSK15 |
13.5 |
8400 |
15 |
35 |
11 |
6202 |
0.06 |
|
3 |
CSK17（KK17、BB17） |
24.5 |
7350 |
17 |
40 |
12 |
6203 |
0.07 |
|
4 |
CSK20（KK20、BB20） |
40 |
6000 |
20 |
47 |
14 |
6204 |
0.11 |
|
5 |
CSK25（KK25、BB25） |
68 |
5200 |
25 |
52 |
15 |
6205 |
0.14 |
|
6 |
CSK30（KK30、BB30） |
110 |
4200 |
30 |
62 |
16 |
6206 |
0.21 |
|
7 |
CSK35（KK35、BB35） |
140 |
3600 |
35 |
72 |
17 |
6207 |
0.30 |
|
8 |
CSK40 |
260 |
3000 |
40 |
80 |
22 |
|
0.50 |
CSK-P及CSK-PP型鍵槽尺寸 單位：mm
|
鍵槽 |
型號 |
|
CSK15P
CSK15PP |
CSK17P
CSK17PP |
CSK20P
CSK20PP |
CSK25P
CSK25PP |
CSK30P
CSK30PP |
CSK35P
CSK35PP |
CSK40P
CSK40PP |
|
內環（bl×tl） |
5×1.5 |
5×1.8 |
6×2.0 |
8×2.0 |
10×2.3 |
10×2.4 |
12×2.4 |
|
外環（b×t） |
2×0.6 |
2×1.0 |
3×1.5 |
6×2.0 |
6×2.0 |
8×2.5 |
10×3.0 |
◆CSK-P內環與工作軸可適用K6公差，外環依然使用N6公差緊配壓入機壁；
◆CSK-PP內環與工作軸為K6公差，外與機壁為K6公差，也可內環與軸h6公差或外環與機壁H6公差。
