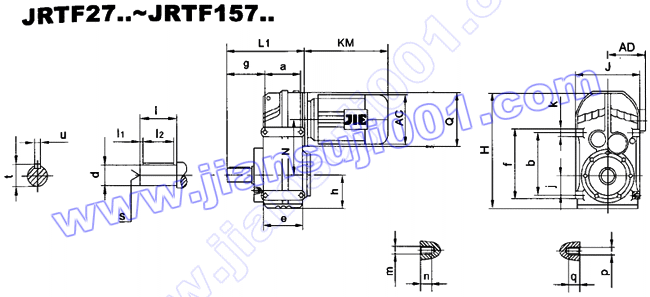

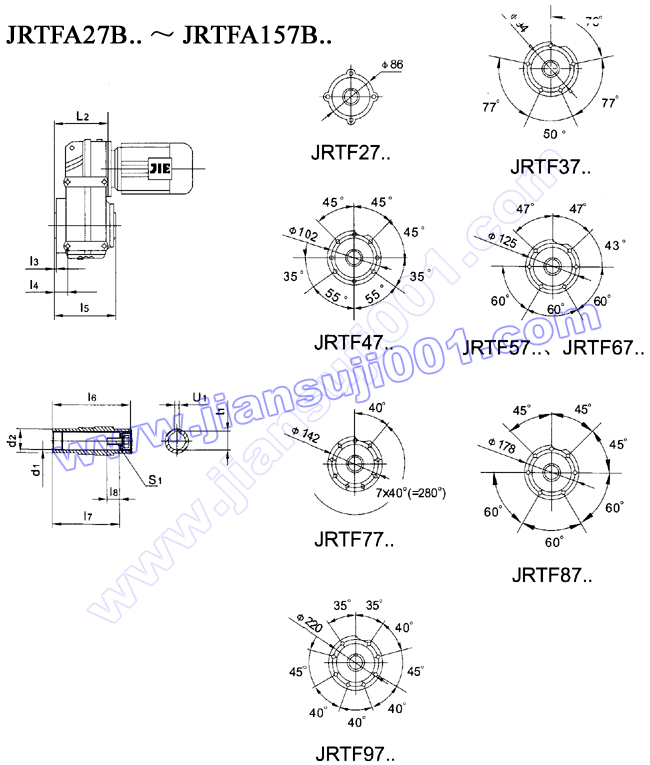

JRTF平行軸——斜齒輪減速電機安裝尺寸(JRTF27..～JRTF157..，JRTFA27B..～JRTFA157B..) |
 |
| |
詳細介紹： |
發布時間：2007/12/8 15:32:19 |
|
| |
|
型 號 |
a
b |
e
f |
g |
h |
j |
k |
m
n |
p
q |
軸伸尺寸 |
|
d |
l |
l1
l2 |
s |
t
u |
|
JRTF27
JRTFA27B |
65
100 |
80
116 |
71.5 |
60 |
31 |
16 |
M8
16 |
M8
16 |
25k6 |
50 |
5
40 |
M10 |
28
8 |
|
JRTF37
JRTFA37B |
77
115 |
95
135 |
72.5 |
76 |
31 |
20 |
M8
11 |
M8
11 |
25k6 |
50 |
5
40 |
M10 |
28
8 |
|
JRTF47
JRTFA47B |
93
145 |
109
165 |
91 |
77 |
43 |
20 |
M8
11 |
M10
15 |
30k6 |
60 |
3.5
50 |
M10 |
33
8 |
|
JRTF57
JRTFA57B |
102
170 |
126
195 |
104.5 |
93 |
55 |
25 |
M12
17 |
M12
17 |
35k6 |
70 |
7
56 |
M12 |
38
10 |
|
JRTF67
JRTFA67B |
112
190 |
131
215 |
118.5 |
97 |
60 |
25 |
M12
17 |
M12
17 |
40k6 |
80 |
5
70 |
M16 |
43
12 |
|
JRTF77
JRTFA77B |
140
240 |
165
275 |
137.5 |
121 |
70 |
35 |
M12
17 |
M16
26 |
50k6 |
100 |
10
80 |
M16 |
53.5
14 |
|
JRTF87
JRTFA87B |
165
310 |
195
350 |
163 |
152 |
100 |
40 |
M16
26 |
M16
26 |
60m6 |
120 |
5
110 |
M20 |
64
18 |
|
JRTF97
JRTFA97B |
205
350 |
240
400 |
190.5 |
178 |
120 |
50 |
M16
26 |
M20
28 |
70m6 |
140 |
7.5
125 |
M20 |
74.5
20 |
|
JRTF107
JRTFA107B |
220
400 |
260
460 |
241.5 |
200 |
125 |
60 |
/ |
M24
36 |
90m6 |
170 |
5
160 |
M24 |
95
25 |
|
JRTF127
JRTFA127B |
270
450 |
316
520 |
291 |
236 |
142 |
70 |
/ |
M30
45 |
110m6 |
210 |
15
180 |
M24 |
116
28 |
|
JRTF157
JRTFA157B |
310
540 |
364
620 |
325 |
286 |
170 |
80 |
/ |
M36
55 |
120m6 |
210 |
5
200 |
M24 |
127
32 |
|
型 號 |
空心軸尺寸 |
H
J |
L1 |
L2 |
N |
Q |
|
d1 |
d2 |
l3
l4 |
l5 |
l6
l7 |
l8 |
s1 |
t1
u1 |
|
JRTF27
JRTFA27B |
25H7 |
40 |
2
20.5 |
107 |
104
89 |
17 |
M10×25 |
28.3
8 |
223
150 |
146 |
95 |
98.7 |
120 |
|
JRTF37
JRTFA37B |
30H7 |
45 |
2.5
22.5 |
123 |
120
105 |
17 |
M10×25 |
33.3
8 |
252
165 |
160 |
110 |
112 |
120 |
|
JRTF47
JRTFA47B |
35H7 |
50 |
3
31 |
153 |
150
132 |
22 |
M10×25 |
38.3
10 |
269
180 |
193 |
133 |
128.1 |
120 |
|
JRTF57
JRTFA57B |
40H7 |
55 |
3
33.5 |
170 |
166
142 |
29 |
M16×40 |
43.3
12 |
317
200 |
221 |
150 |
136 |
160 |
|
JRTF67
JRTFA67B |
40H7 |
55 |
3.5
37 |
184 |
180
156 |
29 |
M16×40 |
43.3
12 |
343
212 |
242 |
161 |
159.5 |
160 |
|
JRTF77
JRTFA77B |
50H7 |
70 |
4
36.5 |
213 |
210
183 |
32 |
M16×45 |
53.8
14 |
426
270 |
294 |
193 |
200 |
200 |
|
JRTF87
JRTFA87B |
60H7 |
85 |
4
43 |
243 |
240
210 |
36 |
M20×50 |
64.4
18 |
531
330 |
344 |
224 |
246.7 |
250 |
|
JRTF97
JRTFA97B |
70H7 |
95 |
4
48.5 |
3.3 |
300
270 |
34 |
M20×50 |
74.9
20 |
623
400 |
416 |
274 |
285 |
300 |
|
JRTF107
JRTFA107B |
90H7 |
118 |
2.5
69.5 |
353 |
350
313 |
40 |
M24×60 |
95.4
25 |
717
450 |
484 |
213 |
332.4 |
350 |
|
JRTF127
JRTFA127B |
100H7 |
135 |
2.5
79.25 |
413 |
410
373 |
38 |
M24×60 |
106.4
28 |
856
530 |
585 |
373 |
382.6 |
450 |
|
JRTF157
JRTFA157B |
120H7 |
155 |
7
118 |
503 |
500
460 |
36 |
M24×60 |
127.4
32 |
1021
660 |
662 |
455 |
447 |
550 | |
|
|
|
