一、概述
YB系列中型高壓隔爆型異步電動機是具有國際先進水平的封閉式自扇冷籠型異步電動機。該系列電動機采用新的國家標準和國際電工委員IEC標準，功率范圍160～50kW，額定電壓6kV，額定頻率50Hz。
該電動機（H355～450mm）符合GB3836．1—1983《爆炸性環境用防爆電氣設備通用要求》和GB3836．2—1983《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》的規定，制成隔爆型，防爆標志為dⅠ、dⅡAT4，dⅡBT4。適用于具有爆炸性氣體混合物的危險場所。“dⅠ”適用于甲烷或煤塵爆炸性混合物的場所；“dⅡBT4”適用于工廠具有ⅡB級T1～T4組的爆炸性氣體混合物的場所。
電動機主體外殼防護等級為IP44或IP55，接線盒為IP54。該系列電動機可制成濕熱帶“TH”型和戶外“W”型電機。
電動機的機座號與轉速及功率的對應關系符合表1的規定。
使用條件 環境空氣溫度隨季節變化，但不超過40℃；海拔不超過1000m；工作方式為連續工作制（S1）。

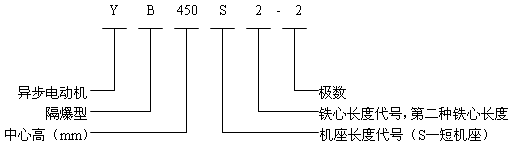

型號含義
|
型 號 |
同步轉速/（r/min） |
|
3000 |
1500 |
1000 |
750 |
600 |
|
功率/kW |
|
YB355S
YB355M
YB400S
YB400S2
YB400M1
YB400M2
YB450S1
YB450S2
YB450S3
YB450M1
YB450M2 |
160
185
200
220
250
280
315
355
400
450
500 |
185
200
220
250
280
315
355
400
450
500 |
160
185
200
220
250
280
315
355
400 |
160
185
200
220
250
280
315 |
160
185
200
220
250 |
二、結構簡介
YB系列中型高壓異步電動機的絕緣等級為F級，定子繞組采用雙破璃絲包薄膜包銅扁線繞制成成，經整體浸漬后有較高的電氣強度、機械強度、防潮性能和熱穩定性能。
轉子為籠型鑄鋁結構。
接線盒具有寬敞的接線空間，可連接銅、鋁電纜。固定接線螺栓用的絕緣套采用優質的電工陶瓷制成。
電動機的冷卻方式為IC0141或IC0151，即自循環通風冷卻方式。
電動機的隔爆結構采用圓筒形、止口形及軸向曲路等隔爆形式。
電動機帶有不停機加注潤滑脂裝置，并可進行軸承溫度監控。根據需要設置電機空間加熱器和定子繞組溫度測溫元件。
