YX系列高效率三相異步電動機顧名思義是有較高效率的異步電動機，是Y系列（IP44）的派生產品。

該電動機適合用于不含易燃、易爆或腐蝕性氣體的一般場所和無特殊要求的年運行時間長，負載率高的機械設備配套，如風機、泵、化工、紡織機械等。

電動機的中心高為H100～280mm，電動機的功率范圍為1.5～90kW，2、4、6極，共有16個功率等級，9個機座號，43個規格。

電動機的功率等級、安裝尺寸、防護等級與Y系列相同，因此可以與Y系列（IP44）異步電動機互換。

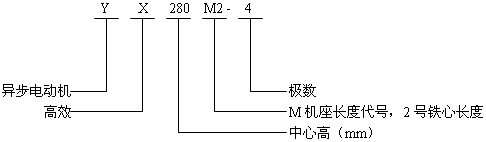

型號含義

節能效果：YX系列與Y系列（IP44）比（相應規格比較），效率平均提高3%左右。YX系列（全系列）效率平均值勤為91.2%，且在50%～100%負荷范圍內有較平坦的效率特性，在75%負荷時，效率值較100%負荷時還高0.4%左右。因此，對于長期連續運行的場合有利于實際運行電能的節紅和減少用戶支出費用，尤其使用在年運行2000h以上的場合節電效果尤為顯著。

5.5kW-4極\37kW-4極的YX系列電動機與Y系列(IP44)電動機效率對比曲線（見圖1、圖2）。

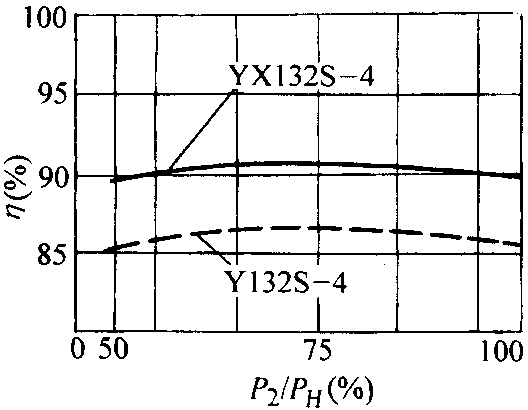

圖1  5.5kW-4極YX系列與Y系列典型效率對比曲

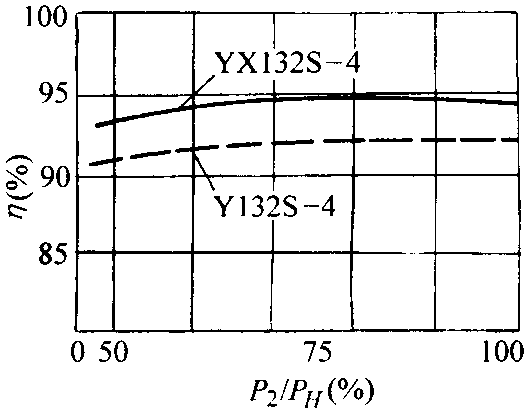

圖2  37kW-4極 YX系列與Y系列典型效率對比曲線

使用條件  環境溫度隨季節而變化，但不超過40℃；海拔不超過1000m；頻率為50Hz；電壓為380V；接線為六個出線端的電動機，3kW及以下為Υ聯結，4kW及以上為△聯結，九個出線端的電動機為△聯結；工作方式為連續（S1）。

二、結構簡介

定子鐵心嵌完繞組后，經浸漬處理成為一個完整的整體，繞組及絕緣具有良好的電氣機械、防潮性能及熱穩定性。電動機的絕緣等級為B級。

轉子采用熱套或冷壓工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，電機運轉平穩，振動小。

接線盒具有良好的密封性能，盒內有效大空腔便于接線，出線口有鎖緊裝置，并可以與電動機軸線平行或垂直的四個方向任意出線。從軸伸端視之，出線盒在機座的右邊。按用戶需要，出線盒亦可在機座的左邊。

全系列為風扇與軸采用鍵配合，風罩由薄鋼板拉伸后沖孔制成。

H100～132機座采用帶密封圈的軸承，在軸伸端軸承室內裝有波形彈簧片，可消除軸承游隙，有效地抑制了電動機運行時的振動和噪聲。

YX系列電動機有三種基本結構型式如下（并可派生其他安裝結構型式，見表1）：

B3：機座帶底腳，端蓋無凸緣。

B5：機座不帶底腳，端蓋有凸緣。

B 35：機座帶底腳，端蓋帶凸緣。
