一、概述
VF系列及其派生系列電動機用于VVVF電梯。VF系列系動機，包括BVF、CVF、QVF、VEF系列比一般交流雙速電梯電動機拖動節能50％，比直流電動機拖動的電梯節能40％，電源容量也相應降低50％和40％。
VF系列及其派生系列電動機應用于變頻器控制調頻、調壓自動調速系統，具有起動性能好、低噪聲、低振動、高效率等特點，適用于頻繁起、制動的電梯運行工況。
VF系列及其派生系列電動機的電壓有135、150、170、330、360及380V等六種。頻率有4。、45、50、60Hz等四種。功率范圍為3.7～22kW。
YTVF系列及其派生系列電動機為電梯專用電動機，是參照國外同類樣機設計的，配日立專用變頻器。YTVF-G型是參照國外同類樣機設計的，專配富士變頻器或通用變頻器。YTVF-FT型是根據用戶要求設計的，主要用于小型額梯。
YTVF系列、YTVF-G型電動機由電梯系統的控制箱實現無級調速控制。YTVF系列及其派生產品均具有起動轉矩高、噪聲小、振動小、運行可靠等特點。
YTVF系列電動機及其派生系列電機的電壓有170、330V兩種。頻率有43、50Hz兩種。功率范圍為3.2～30kW部分規格。
YBT系列變頻調速電梯專用三相異步電動機與變頻調速電梯配套使用，額定電壓為380V，額定頻率為5～50Hz為恒轉矩調速；50～100Hz為恒功率調速。電動機具有體積小、噪聲低、振動小、效率高等特點。

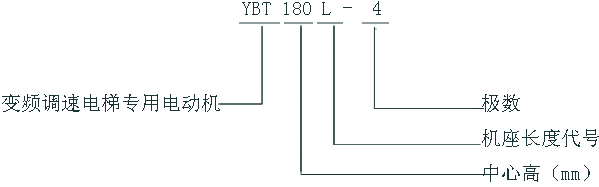

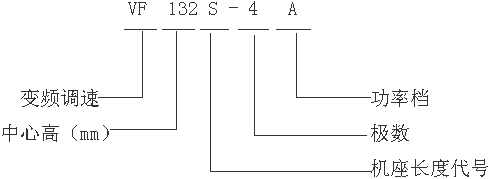

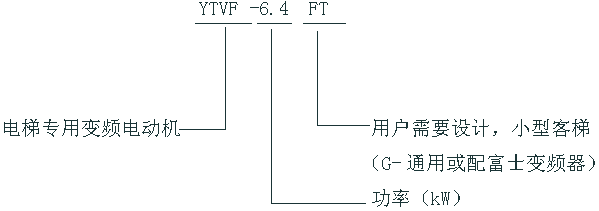

型號含義
型號、頻率、電壓、見表1。
表1
|
型號 |
電壓/V |
頻率/Hz |
型號 |
電壓/V |
頻率/Hz |
|
VF |
135
150
170
300 |
45
50
60
50 |
BJVF |
380 |
50 |
|
VFY |
380 |
50 |
|
YTVF-G |
170 |
50 |
|
CVF |
330 |
50 |
YTVF-FT |
330 |
50 |
|
BVF |
330
330
380 |
43
50
50 |
YBT |
330 |
43 |
|
YDVF |
380 |
50 |
|
5～50① |
|
QVF |
360 |
50 |
50～100② |
① 恒轉矩調速，②恒功率調速。
