當前位置：減速機首頁 >> 產品大全 >> 減速電機 >> FC系列平行軸斜齒減速器 >> FC系列平行軸斜齒輪減速機外形尺寸

　FC系列平行軸斜齒減速器在線購買

　　

　本產品詳細參數

FC系列平行軸斜齒輪減速機外形尺寸

詳細介紹：

發布時間：2007/4/9 9:17:34

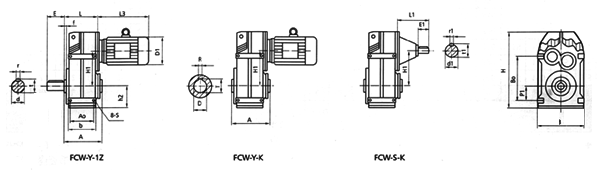

FC系列平行軸斜齒輪減速器外形尺寸

機型號	外型尺寸										軸輸入尺寸					軸輸出尺寸				孔輸出尺寸			安裝尺寸
機型號	h₂	A	B	b	f	H	L	H1	L3	D1	L1	E1	d1	t1	r1	E	d	t	r	D	T	R	P1	A₀	B₀	8-S
FCW-37	70	120	165	95	1.5	245	110	112	詳見電機一覽表		115	40	16	18	5	50	25	28	8	30	28.3	8	31	77	115	M8
FCW-47	80	150	180	110	1.5	270	135	128.1			115	40	19	21.5	6	60	35	38	100	35	38.3	10	43	93	145	M10
FCW-67	100	180	210	130	2	345	160	159.5			1200	40	19	21.5	6	80	40	43	12	40	43.3	12	60	112	190	M12
FCW-77	120	210	27	165	2	420	192	200			140	50	24	27	8	100	50	53.5	14	50	53.8	14	70	140	240	M16
FCW-87	155	240	330	195	2	530	220	246.7			180	60	28	31	8	120	60	64	18	60	64.4	18	100	165	310	M16
FCW-97	180	300	400	240	2	625	275	285			220	80	38	41	10	140	70	74.5	20	70	74.9	20	120	205	350	M20
FCW-107	200	350	450	260	2.5	710	312	332.4			270	110	42	45	12	170	90	95	25	90	95.4	25	125	220	400	M24
FCW-127	240	410	530	315	2.5	855	368	382.6			297	110	55	59	16	210	110	106	28	100	106.4	28	142	270	450	M30

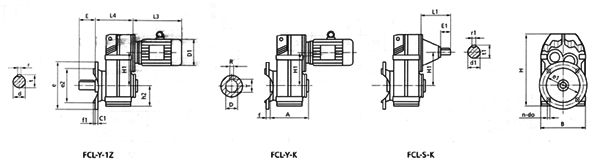

FC系列平行軸斜齒輪減速器外形尺寸

機型號	外型尺寸								軸輸入尺寸					軸輸出尺寸				孔輸出尺寸			安裝尺寸
機型號	L4	h2	H1	A	B	H	L3	D1	L1	E1	d1	t1	r1	E	d	t	r	D	T	R	e	e1	e2	f	f1	n-do
FCL-37	135	70	112	120	165	245	詳見電機一覽表		115	40	16	18	5	50	25	28	8	30	28.3	8	160	130	110	24	3.5	4-φ9
FCL-47	159	80	128.1	150	180	270			115	40	19	21.5	6	60	35	38	10	35	38.3	10	200	165	130	25	3.5	4-φ9
FCL-67	183	100	59.5	180	210	345			120	40	19	21.5	6	80	40	43	12	40	43.3	12	250	215	180	23	4	4-φ13.5
FCL-77	232	120	200	210	270	420			140	50	24	27	8	100	50	53.5	14	50	53.8	14	300	265	230	37	4	4-φ13.5
FCL-87	250	155	246.7	240	330	530			180	60	28	31	8	120	60	64	18	60	64.4	18	350	300	250	30	5	4-φ13.5
FCL-97	315	180	285	300	400	625			220	80	38	41	10	140	70	74.5	20	70	74.9	20	450	400	350	41	5	8-φ17.5
FCL-107	352	200	332.4	350	450	710			270	110	42	45	12	170	90	95	25	90	95.4	25	450	400	350	40	5	8-φ17.5
FCL-127	431	240	382.6	410	530	855			297	110	55	59	16	210	100	106	28	100	106.4	28	550	500	450	51	5	8-φ17.5

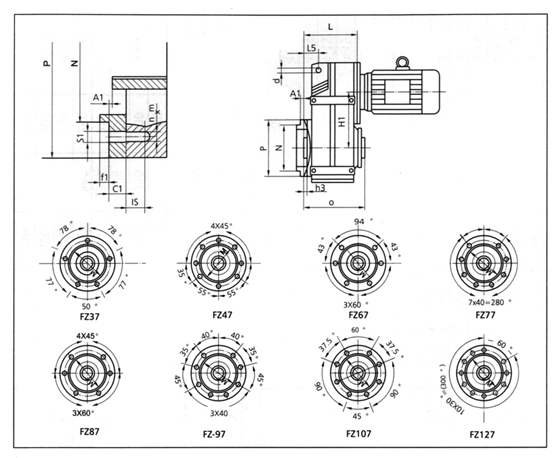

FC系列(LX小法蘭式)安裝尺寸

FC系列平行軸斜齒輪減速器外形尺寸

尺寸	機型號
尺寸	FC37	FC47	FC67	FC77	FC87	FC97	FC107	FC127
N(h7)	80	80	105	125	155	180	210	250
M	94	102	125	142	178	220	260	300
P	110	120	250	300	350	450	450	550
n×m	5×M8	8×M8	6×M12	8×M12	6×M16	8×M16	8×M20	11×M20
S2	9	9	13.5	13.5	17.5	17.5	25.5	22.5
A1	9.5	9.5	10	12	13	16	19.5	25.5
C1	10	12	15	16	18	22	22	25
f1	11	11	12	14	15	18	22	28
IS	14	14	20	20	26	26	32	32
h3	1.5	1.5	2	2	2	2	2.5	2.5

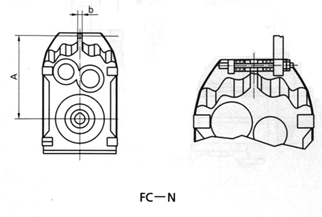

FC系列軸裝扭力臂安裝尺寸

FC系列平行軸斜齒輪減速器外形尺寸

尺寸	機型號
尺寸	L	L5	A	b	d-φ
FC37	110	31.5	158	12	14
FC47	134	32	170	14	14
FC67	160	41	218	16	14
FC77	192	50	278	20	22
FC87	220	62	346	26	22
FC97	274	70	395	30	26
FC107	312	88	485	36	26
FC127	367	110	550	40	32

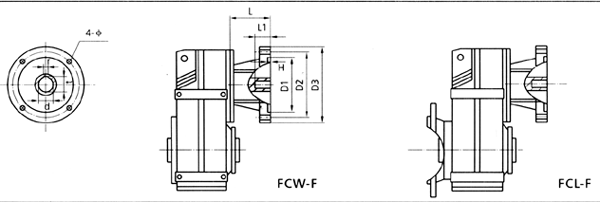

CF-F連接法蘭尺寸

FC系列平行軸斜齒輪減速器外形尺寸

機型號	電機機座號	d	t	r	H	L	L1	D3	D2	D1	n-do
FC-F-37	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
FC-F-47 FC-F-67	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	103	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
	Y112	28	31	8	5	110	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
FC-F-77	Y80	19	22	6	4.5	110	43	200	165	130	4-12
	Y90	24	27	8	4.5	110	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
	Y112	28	31	8	5	110	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
FC-F-87	Y90	24	27	8	4.5	110	53	200	165	130	4-12
	Y100	28	31	8	5	133	63	250	215	180	4-15
	Y112	28	31	8	5	133	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
	Y180	48	52	14	6	171	115	350	300	250	4-19
FC-F-97	Y100	28	31	8	5	133	63	250	215	180	4-15
	Y112	28	31	8	5	133	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
	Y180	48	52	14	6	171	115	350	300	250	4-19
	Y200	55	59	16	7	171	115	400	350	300	4-19
FC-F-107	Y100	28	31	8	5	171	63	250	215	180	4-15
	Y112	28	31	8	5	171	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-15
	Y180	48	52	14	6	171	115	350	300	250	4-19
	Y200	55	59	16	7	171	115	400	350	300	4-19
	Y225	60	64	18	7	215	145	350	400	350	8-19
FC-F-127	Y132	38	41	10	5	150	85	300	265	230	8-19
	Y160	42	45	12	6	215	115	350	300	250	4-15
	Y180	48	52	14	6	215	115	350	300	250	4-15
	Y200	55	59	16	7	215	115	400	350	300	4-19
	Y225	60	64	18	7	215	145	350	400	350	8-19
	Y250	65	70	18	7	215	550	500	450	450	8-19
	Y280	75	80	20	7	215	145	550	500	450	8-19
