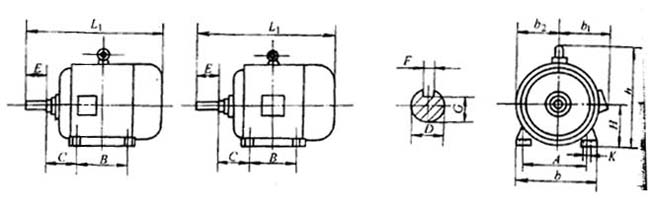

圖1  YKZ、FXZ型、外形尺寸圖（B3）

表3 B3安裝電動機

                                                    （單位：mm）

機座號	A	B	C	D	E	F	G	H	K	b	b1	b2	h	L1
80	125	100	50	19	40	6	15.5	80	φ10	160	150	85	170	285
90S	140	100	56	24	50	8	20	90	φ10	180	155	90	190	310
90L	140	125	56	24	50	8	20	90	φ10	180	155	90	190	335
100L	160	140	63	28	60	8	24	100	φ12	205	180	105	245	380
112M	190	140	70	28	60	8	24	112	φ12	245	190	115	265	400
132S	216	140	89	38	80	10	33	132	φ12	280	210	135	315	475
132M	216	178	89	38	80	10	33	132	φ12	280	210	135	315	515
160M	254	210	108	42	110	12	37	160	φ15	325	255	165	385	600
160L	254	254	108	42	110	12	37	160	φ15	325	255	165	385	645

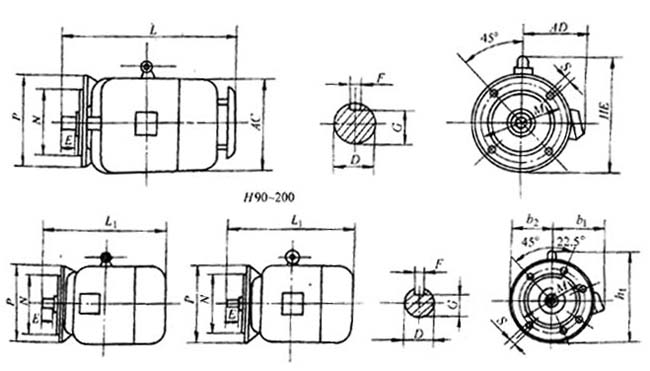

圖2  YKZ、FXZ型外形尺寸圖

表4  B5安裝電動機

                             （單位：mm）
