一、概述

YQS2系列井用潛水三相異步電動機是新設計的專供驅動井用潛水泵用的充水式井用三相異步電動機。該電動機與井用潛水泵配套，組成井用潛水泵，可潛入井下水中工作，吸取深層的地下水，是農業灌溉、工礦企業供水和高原山區及地下水位下降的地區抽取地下水的先進設備，亦可與引進德國RITZ65、66系列高效潛水泵配套性能好，使用廣泛。

該電動機因為采用了機械密封、薄壁結構、高性能推力軸承及電機內部充填防銹液等措施。所以該電動機具有結構緊湊、使用維護方便和壽命長等特點，并且效率和技術性能指標均以達到國外同類產品水平。

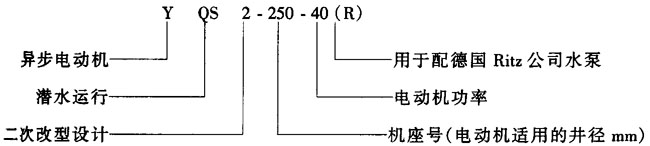

型號含義



      二、結構簡介

該電動機為沖水式密封結構，與潛水泵組合，立式運行。電動機內腔密封充滿清水或防銹液，電動機主要由定子、轉子、密封件、軸承、調節囊等部件組成。

電動機與潛水泵的聯接法蘭有兩種，一種用于國產的QJ泵型潛水泵，另一種用于聯結引進的德國Ritz公司的潛水泵。電動機采用防水電纜引至地面與電源相接。

電動機定子繞組采用優質聚乙烯尼龍護套耐水電磁線穿繞而成，有良好的絕緣和耐水性能。轉子采用銅條。

導軸承采用水潤滑軸承，止推軸承采用DAP水潤滑止推軸承。

引出電纜為潛水電動機專用扁電纜。
