一、概述
YLB系列深井水泵用三相異步電動機，是Y系列電動機的結構派生產品，專供驅動長軸式深井水泵用立式專用電動機。廣泛使用于工礦企業、城市、農村等汲取地下水之用。
該電機，具有效率高、起動轉巨大、噪聲低、溫聲低，承受周向力大、結構可靠維修方便等特點。
電動機的額定電壓為50HZ.,也可制作成500V以下不同電壓電動機及60HZ的電動機，絕緣等級為F、H級濕熱帶（TH）用等不同場用的電動機。電動機的頂定額為連續工作制（S1）。
使用條件 環境溫度碎季節而變化，但不超過40℃（最低允許-10℃），海拔不超過1000m，使用場所為不帶特殊粉塵及異常氣體等有害雜質的教清潔的室內。

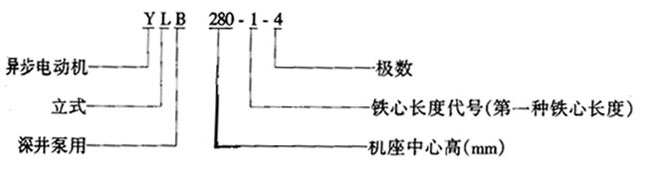

型號含義
二、結構簡介
YLB系列電動機分為封閉式和防護式兩種防護等級，H132機座為IP44，其于機座為IP23。
電動機的主要由動機定子、轉子、底座、端蓋和防逆裝置組成。
封閉是結構H132（IP44）電動機機，通風型式為外風扇軸向通風，采用推力球軸承，潤滑油潤滑，承受水泵軸向推力底座裝有油標，供觀察油位高底，并安排了加、放油孔，轉軸為空心軸，下部伸入底座油室，運轉時借離心力作用使運滑油沿軸孔內斜面滑上，經軸孔若干小孔甩出后流入推力球軸承，起潤滑和散熱作用，防逆裝置是為了防止電動機逆向旋轉。
防護是結構（IP23）電動機，通風型式采用轉子風葉鼓風，端蓋裝有油標，供觀察油位高低之用，也安排了加放油孔，輸油圈運轉時接離心力作用使?jié)櫥脱匦泵婊希?jīng)若干小孔流入推力球軸承，起潤滑和散熱作用，甩油圈可以防止端蓋油室中的油溢出盛油管而流入電動機內部。
電動機的軸為空心軸，將泵軸深入空心軸孔內與上部聯軸器相配合，借鍵聯接傳動，并用調節螺母固定。
防逆裝置由止腿盤、防逆盤和銷組成，防止泵機反轉，止退盤和端盤和為一體。
