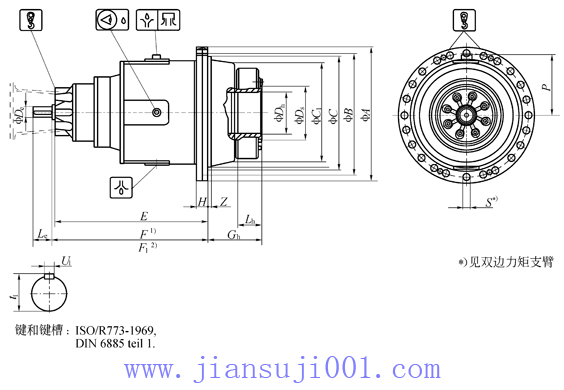

規格	尺寸																			重量	油量
	A	B	C	C1	E	F	F1	Gh	H	P	S	Z	De	Le	Dh	Lh	Ds	u1	t1	kg	l
011	450	410	370f8	340	619	630	665	170	38	205	22	8	32k6	58	140H7	83	185	10h9	35	430	18
021	500	460	410f8	373	654	665	700	180	44	230	22	8	32k6	58	150 H7	832	200	10h9	35	580	23
031	560	510	460f8	408	684	695	730	210	46	260	26	8	32k6	58	165 H7	108	220	10h9	35	760	30
041	620	560	480f8	453	754	765	800	255	60	280	33	8	32k6	58	190 H7	110	240	10h9	35	1080	40
051	650	590	530f8	490	774	785	820	275	60	300	33	8	32k6	58	210 H7	123	260	10h9	35	1240	45
061	760	690	610f8	574	824	835	870	295	70	340	39	8	32k6	58	240 H7	143	300	10h9	35	1870	70
071	840	770	690f8	633	954	1015	1050	320	80	385	39	12	70m6	140	260 H7	156	340	20h9	74.5	2570	90
081	920	740	750f8	685	1009	1070	1105	340	80	420	45	12	70m6	140	290 H7	162	360	20h9	74.5	3295	125
091	950	870	800f8	710	1059	1120	1155	380	80	440	45	12	70m6	140	310 H7	168	390	20h9	74.5	3780	140
101	1050	960	850f8	781	1159	1240	1280	420	90	480	45	12	90m6	160	340 H7	200	440	25h9	95	4030	180
111	1100	1010	900f8	827	1209	1290	1330	435	90	510	45	12	90m6	160	360 H7	200	460	25h9	95	5880	210
121	1150	1070	970f8	903	1259	1340	1380	465	90	540	45	16	90m6	160	380 H7	218	480	25h9	95	6870	255
131	1210	1120	1010f8	937	1304	1315	1355	465	100	560	45	16	90m6	160	420 H7	216	500	25h9	95	7810	300
141	1340	1250	1150f8	965	1394	1405	1445	500	100	580	45	16	90m6	160	430 H7	245	530	25h9	95	8670	320
151	1410	1320	1200f8	1019	1421	1432	1472	510	100	600	45	16	90m6	160	450 H7	247	560	25h9	95	10100	380

1.F=無冷卻風扇，

2.F1=帶冷卻風扇。

熱功率P_IN（kW）

規格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
無冷卻	1800	32	33	39	47	54	66	86	100	114	135	149	168	183	207	221
	1500	33	35	41	50	57	69	91	105	120	141	156	176	191	217	232
	1200	36	37	44	53	61	74	97	112	128	151	168	189	206	233	249
	1000	40	42	49	59	67	83	108	125	143	168	186	210	229	259	276
帶風扇冷卻	1800	63	66	78	95	108	132	173	200	228	269	298	336	366	414	442
	1500	67	70	82	99	113	139	182	210	240	283	313	353	384	434	465
	1200	71	75	88	106	121	149	194	225	257	303	335	378	412	465	498
	1000	79	83	98	118	135	165	216	250	285	337	372	420	457	517	553

注意：P_IN=環境溫度+20℃時額定熱功率。
