YGY系列油冷式滾筒用三相異步電動機外形尺寸 |
 |
| |
詳細介紹： |
發布時間：2007/8/17 10:45:38 |
|
| |

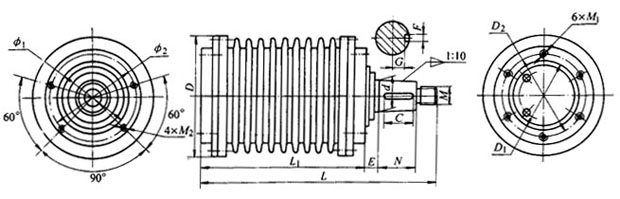

圖1 YGY系列90～180外形尺寸圖（見表2）
表2 （單位：mm）
|
型號 |
D2 |
d |
G |
F |
φ1 |
D1 |
L1 |
E |
N |
C |
M1 |
M |
φ2 |
M2 |
D |
L |
|
YGY90 |
158 |
22 |
7 |
8 |
158 |
180 |
256 |
5 |
70 |
32 |
10 |
0 |
180 |
12 |
202 |
331 |
|
YGY100
YGY112M-6 |
158 |
18 |
5.5 |
5 |
158 |
180 |
292 |
28 |
33 |
25 |
10 |
10 |
180 |
12 |
|
368 |
|
YGY112M-4 |
184 |
22 |
6.5 |
6 |
184 |
206 |
348.5 |
28.5 |
36 |
25 |
10 |
12 |
206 |
12 |
270 |
431 |
|
YGY132S-4.6
YGY132M1-6 |
184 |
22 |
6.5 |
6 |
184 |
206 |
348.5 |
28.5 |
36 |
25 |
10 |
12 |
206 |
12 |
278 |
431 |
|
YGY132M2-6Ⅰ
YGY132M2-6Ⅱ
YGY132M1-4 |
220 |
28
|
9 |
8 |
231 |
244 |
363 |
38.5 |
43 |
35 |
12 |
16 |
260 |
14 |
339 |
464.5 |
|
395 |
496.5 |
|
YGY160M-4.6 |
220 |
28 |
9 |
8 |
231 |
244 |
395 |
38.5 |
48 |
40 |
12 |
16 |
260 |
14 |
374 |
496.5 |
|
YGY160L-6Ⅰ
YGY160L-4 |
260
|
35 |
11.5 |
10 |
270 |
284 |
457 |
29 |
48 |
40 |
12 |
22 |
298 |
14 |
374 |
559 |
|
495 |
597 |
|
YGY160L-6Ⅱ |
260 |
35 |
11.5 |
10 |
270 |
284 |
495 |
29 |
48 |
40 |
12 |
22 |
298 |
14 |
374 |
597 |
|
YGY180-6Ⅰ
YGY180-6Ⅱ |
260 |
35 |
11.5 |
10 |
270 |
284 |
495 |
29 |
63 |
50 |
12 |
22 |
298 |
14 |
384 |
587 |
|
612 |
注：ⅠⅡ為軸伸長度。

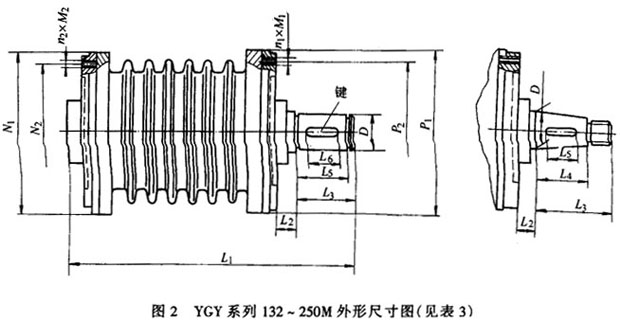

表3 （單位：mm）
|
型號 |
功率
KW |
L1 |
L2 |
L3 |
L4 |
L5 |
n1/個 |
M1 |
n2/個 |
M2 |
P1、N1 |
P2 |
N2 |
D |
鍵 |
軸伸錐度 |
|
YGY250M-6 |
37 |
786 |
67 |
102 |
96 |
90 |
8 |
M16 |
8 |
M16 |
φ520 |
φ460 |
φ472 |
φ60jS7 |
18×90 |
— |
|
YGY225M-6 |
30 |
729 |
67 |
102 |
96 |
90 |
8 |
M16 |
8 |
M16 |
φ500 |
φ460 |
φ460 |
φ60m6 |
18×90 |
— |
|
YGY200 |
L1-6 |
18.5 |
729 |
67 |
102 |
96 |
90 |
8 |
M |
8 |
M16 |
φ500 |
φ460 |
φ460 |
φ60m6 |
18×90 |
— |
|
L2-6 |
22 |
729 |
67 |
102 |
96 |
90 |
8 |
M |
8 |
M16 |
φ500 |
φ460 |
φ460 |
φ60m6 |
18×90 |
— |
|
YGY180 |
6-Ⅰ |
15 |
597 |
29 |
73 |
48 |
40 |
4 |
M |
6 |
M14 |
φ384 |
φ298 |
φ284 |
φ35S |
10×40 |
1：10 |
|
6-Ⅱ |
15 |
612 |
29 |
73 |
63 |
50 |
4 |
M |
6 |
M14 |
φ384 |
φ298 |
φ284 |
φ35 |
10×50 |
1：10 |
|
YGY160 |
M-6 |
7.5 |
496.5 |
38.5 |
63 |
43 |
35 |
4 |
M |
6 |
M14 |
φ374 |
φ260 |
φ244 |
φ28 |
8×35 |
1：10 |
|
L-6-Ⅰ |
11 |
559 |
29 |
73 |
48 |
40 |
4 |
M14 |
6 |
M14 |
φ374 |
φ298 |
φ284 |
φ35 |
10×40 |
1：10 |
|
L-6-Ⅱ |
11 |
597 |
29 |
73 |
48 |
40 |
4 |
M14 |
6 |
M14 |
φ374 |
φ298 |
φ284 |
φ35 |
10×40 |
1：10 |
|
M-4 |
11 |
496.5 |
38.5 |
63 |
43 |
35 |
4 |
M14 |
6 |
M14 |
φ374 |
φ260 |
φ244 |
φ28 |
8×35 |
1：10 |
|
L-4 |
15 |
597 |
29 |
73 |
48 |
40 |
4 |
M14 |
6 |
M14 |
φ374 |
φ298 |
φ284 |
φ35 |
10×40 |
1：10 |
|
YGY132 |
M1-6 |
4 |
497 |
30 |
45 |
40 |
32 |
5 |
M12 |
6 |
M12 |
φ300 |
φ206 |
φ220 |
φ30K6 |
8×32 |
— |
|
M2-6 |
5.5 |
497 |
30 |
45 |
40 |
32 |
5 |
M12 |
6 |
M12 |
φ300 |
φ206 |
φ220 |
φ30K6 |
8×32 |
— |
|
|
|
