一、概述

Y-H系列船用三相異步電動機（IP23）為Y系列（IP23）三相異步電動機的派生產品。該系列電動機適合用于克林吊、錨絞機、空壓機等各種船舶機械。

該電動機具有高效率、節能、起動轉矩大、噪聲低、振動小、運行安全可靠等特點。

該電動機采用的標準為GB755-1987、GB7060-1986，并已經ZC認證。

該電動機的額定電壓為380V，額定頻率為50H_Z或額定電壓為440V，額定頻率為60H_Z。工作方式為連續（S1）。

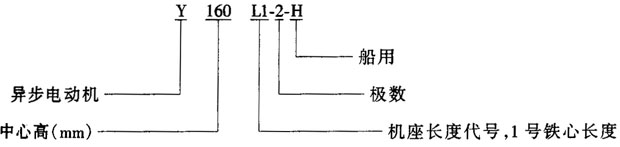

型號含義



     二、結構簡介

Y-H系列電動機外殼防護等級為IP23。

機座和端蓋采用鋼板焊接而成。軸承蓋采用HT200灰鑄鐵。

軸承采用45號優質鋼制造。每臺電機一般只有一個圓柱軸伸，如用戶需要雙軸伸時，也可按特殊訂貨供應。

電動機的接線盒位于機座的右側和頂部（從主軸伸端視之）。如若將接線盒裝于左側，則必須在訂貨時加以說明。接線盒內有六個接線柱，接線盒內有接線圖，接線標志符合IEC34—8（1977）的規定。接線盒內另有一個供接地用的接線柱。

電動機的繞組和金屬零件的表面均按濕熱帶電機的要求，經過特殊浸漬和處理，具有良好的防潮，防霉和抗鹽霧的性能。
