一、概述

Y-J系列艦用交流異步電動機是適用于水面艦艇和潛艇用三相交流籠型異步電動機，為全封閉、自扇冷式，外殼防護等級為防濺式，其結構能防止任何方向的濺水或其他飛濺物體侵入電動機內部。

該電動機，可用于艦船上作驅動各種機械，如泵類、通風機、壓縮機、液壓機械及其他輔助設備之用。

電動機的起動性能采用N設計和Ny設計。

電動機按GB69－1987M《艦用交流異步電動機技術條件》設計和制造，符合GJB13—1984《中國人民解放軍海軍艦船建造規范—電器設備》和GJB69—1985《艦用電機基本技術要求》的有關規定，并參照采用了美國軍用標準MLL-M-17060E（SH）-1981《艦船用交流60H_Z整馬力電動機》和日本防衛廳標準NDS  XXF8302B—1963《艦船用交流電動機》有關規定。

使用條件環境溫度為-10～+50℃（安裝在露天甲板或類似場所的電動機低溫為-25℃）；空氣相對溫度為95％；傾斜度橫傾為+ 15℃，縱情為 +10°，安裝在潛艇上的電動機承受短時縱傾 +30°（各為3min）；橫搖周期為3～14S；可在有凝露、鹽舞、油物、霉菌、沖擊、振動和顛振的環境中。

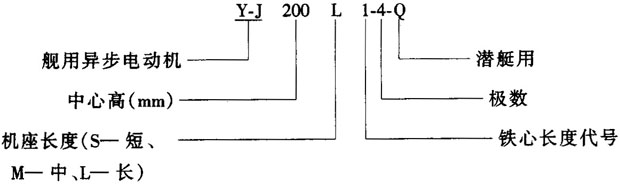

型號含義

電動機的額定電壓380V，額定頻率50H_Z ，工作方式為S1。電動機絕緣等級為B級，繞組溫生（電阻法）70K，軸承允許溫度（溫度計法）為95℃。

電動機在3KW及以下者為Y聯結，大于3KW時為△聯結。

電動機采用滿壓直接起動，在空在時或輕載時，允許采用降壓起動。

電動機可用直齒輪或彈性聯軸器傳動。



     二.結構簡介

機座、端蓋、外軸承蓋和接線盒全部采用鋼質材料制成，能防止中彈飛濺殺傷。機座表面有軸向散熱筋，能增加冷卻效果。

電動機一般只有一個圓柱形軸伸，根據用戶要求，對B3及B35型電動機可制成兩個軸伸。第二軸伸能傳遞額定功率。軸承材料采用45號優質鋼。

從主軸伸端視之，電動機的接線盒位于機座右側，若接線盒要接在左側，則必須在訂貨時加以說明，接線盒內有六個接線柱，接線盒蓋內有接線圖，接線標志符合GB1971—1980的規定。兩個相鄰導電零件的間隙不小于8mm，所有漏電距離不小于12mm，接線盒內另有一個供接地用的鋼制螺釘。

電動機繞組和金屬零件的表面按照GJB69—1985《艦用電機基本技術要求》經過特殊浸漬和處理，具有良好的防潮、防霉和抗鹽霧性能。
