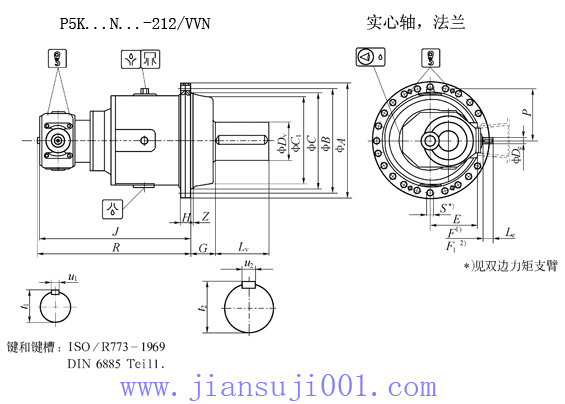

P5K…N…-212/VVN實心軸，法蘭安裝外形尺寸
|
規格 |
尺寸（mm） |
重量 |
油量 |
|
A |
B |
C |
C1 |
E |
F |
F1 |
G |
H |
J |
P |
R |
S |
Z |
Dv |
Lv |
u2 |
t2 |
kg |
l |
|
011 |
450 |
410 |
370f8 |
340 |
249 |
260 |
310 |
78 |
38 |
656 |
205 |
764 |
22 |
8 |
140m6 |
220 |
36h9 |
148 |
365 |
16 |
|
021 |
500 |
460 |
410f8 |
373 |
249 |
260 |
310 |
85 |
44 |
691 |
230 |
799 |
22 |
8 |
150m6 |
220 |
36h9 |
158 |
485 |
21 |
|
031 |
560 |
510 |
460f8 |
408 |
249 |
260 |
310 |
90 |
46 |
721 |
260 |
829 |
26 |
8 |
165m6 |
250 |
40h9 |
174 |
625 |
27 |
|
041 |
620 |
560 |
480f8 |
453 |
311 |
322 |
370 |
130 |
60 |
819 |
280 |
947 |
33 |
8 |
190m6 |
300 |
45h9 |
200 |
880 |
40 |
|
051 |
650 |
590 |
530f8 |
490 |
311 |
322 |
370 |
140 |
60 |
839 |
300 |
967 |
33 |
8 |
210m6 |
350 |
50h9 |
221 |
1010 |
45 |
|
061 |
760 |
690 |
610f8 |
574 |
311 |
322 |
370 |
140 |
70 |
889 |
340 |
1017 |
39 |
8 |
240m6 |
400 |
56h9 |
252 |
1500 |
70 |
|
071 |
840 |
770 |
690f8 |
633 |
394 |
405 |
460 |
145 |
80 |
973 |
385 |
1131 |
39 |
12 |
260m6 |
400 |
56h9 |
272 |
2050 |
85 |
|
081 |
920 |
740 |
750f8 |
685 |
394 |
405 |
460 |
160 |
80 |
1028 |
420 |
1186 |
45 |
12 |
290m6 |
450 |
63h9 |
302 |
2650 |
120 |
|
091 |
950 |
870 |
800f8 |
710 |
394 |
405 |
460 |
190 |
80 |
1078 |
440 |
1236 |
45 |
12 |
310m6 |
450 |
70h9 |
321 |
3050 |
135 |
|
101 |
1050 |
960 |
850f8 |
781 |
504 |
515 |
570 |
195 |
90 |
1182 |
480 |
1378 |
45 |
12 |
340m6 |
550 |
80h9 |
355 |
4135 |
190 |
|
111 |
1100 |
1010 |
900f8 |
827 |
504 |
515 |
570 |
210 |
90 |
1232 |
510 |
1428 |
45 |
12 |
360m6 |
600 |
80h9 |
375 |
4825 |
220 |
|
121 |
1150 |
1070 |
970f8 |
903 |
504 |
515 |
570 |
22 |
90 |
1282 |
540 |
1478 |
45 |
16 |
380m6 |
650 |
80h9 |
395 |
5735 |
265 |
|
131 |
1210 |
1120 |
1010f8 |
937 |
504 |
515 |
570 |
220 |
100 |
1327 |
560 |
1523 |
45 |
16 |
420m6 |
650 |
90h9 |
437 |
6395 |
310 |
|
141 |
1340 |
1250 |
1150f8 |
965 |
504 |
515 |
570 |
230 |
100 |
1377 |
580 |
1273 |
45 |
16 |
430m6 |
700 |
90h9 |
447 |
7195 |
330 |
|
151 |
1410 |
1320 |
1200f8 |
1019 |
504 |
515 |
570 |
235 |
100 |
1391 |
600 |
1598 |
45 |
16 |
450m6 |
750 |
100h9 |
469 |
8395 |
390 |
1.F=無冷卻風扇，
2.F1=帶冷卻風扇。
|
規格 |
尺寸（mm） |
|
850<i<2400 |
i>600 |
|
De |
Le |
u1 |
t1 |
De |
Le |
u1 |
t1 |
|
011 |
28k6 |
42 |
8h9 |
31 |
20k6 |
36 |
6h9 |
22.5 |
|
021 |
28k6 |
42 |
8h9 |
31 |
20k6 |
36 |
6h9 |
22.5 |
|
031 |
28k6 |
42 |
8h9 |
31 |
20k6 |
36 |
6h9 |
22.5 |
|
041 |
35k6 |
58 |
10h9 |
38 |
25k6 |
42 |
8h9 |
28 |
|
051 |
35k6 |
58 |
10h9 |
38 |
25k6 |
42 |
8h9 |
28 |
|
061 |
35k6 |
58 |
10h9 |
38 |
25k6 |
42 |
8h9 |
28 |
|
071 |
45k6 |
82 |
14h9 |
48.5 |
35k6 |
58 |
10h9 |
38 |
|
081 |
45k6 |
82 |
14h9 |
48.5 |
35k6 |
58 |
10h9 |
38 |
|
091 |
45k6 |
82 |
14h9 |
48.5 |
35k6 |
58 |
10h9 |
38 |
|
101 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
111 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
121 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
131 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
141 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
151 |
55m6 |
82 |
16h9 |
59 |
45k6 |
82 |
14h9 |
48.5 |
|
n1 |
熱功率PIN（kW） |
|
規格 |
|
011 |
021 |
031 |
041 |
051 |
061 |
071 |
081 |
091 |
101 |
111 |
121 |
131 |
141 |
151 |
|
無冷卻 |
|
1800 |
22 |
24 |
27 |
34 |
37 |
43 |
58 |
65 |
72 |
89 |
96 |
106 |
114 |
125 |
132 |
|
1500 |
23 |
25 |
28 |
36 |
39 |
45 |
61 |
68 |
76 |
94 |
101 |
111 |
119 |
131 |
139 |
|
1200 |
24 |
27 |
30 |
38 |
42 |
49 |
65 |
73 |
81 |
100 |
108 |
119 |
128 |
141 |
148 |
|
1000 |
27 |
30 |
34 |
43 |
47 |
54 |
72 |
81 |
90 |
111 |
120 |
132 |
142 |
156 |
275 |
|
|
帶風扇冷卻 |
|
1800 |
43 |
48 |
54 |
68 |
75 |
86 |
116 |
130 |
144 |
178 |
193 |
212 |
227 |
250 |
264 |
|
1500 |
45 |
51 |
57 |
72 |
78 |
91 |
122 |
136 |
151 |
187 |
202 |
222 |
239 |
263 |
277 |
|
1200 |
49 |
54 |
61 |
77 |
84 |
97 |
130 |
146 |
162 |
200 |
217 |
238 |
256 |
281 |
297 |
|
1000 |
54 |
60 |
68 |
85 |
93 |
108 |
145 |
162 |
180 |
223 |
241 |
264 |
284 |
313 |
330 |
注：PIN=環境溫度+20℃時額定熱功率。 |
|
|
