一、概述

YLM1爐用密封電動機是在YLM型基礎上的改進產品。主要用于真空度小于1.3332Pa井式回火爐、退火爐、氧化爐及各種箱式保護氣體加熱爐的內風扇的原動力，由于該電動機在結構上采用了不銹鋼密封套及耐熱鋼長軸，改變了過去一直延用的密封結構，而采用靜密封。提高了電路密封性能。

該電動機前端蓋內加裝了水冷卻套，在通冷卻水的情況下，能保證電動機軸身風扇端在950℃高溫度下連續長期運行。

電動機采用F級絕緣，外殼防護等級為IP44，冷卻方式符合IC0041的規定。

電動機具有外形美觀、重量輕、效率高、壽命長、結構設計合理、運行可靠、維護使用方便等特點。

使用條件環境溫度不超過40℃；海拔不超過1000m；冷卻水套出水口溫度不超過30℃；額定電壓為380V；額定頻率為50H_Z.



      二、結構簡介

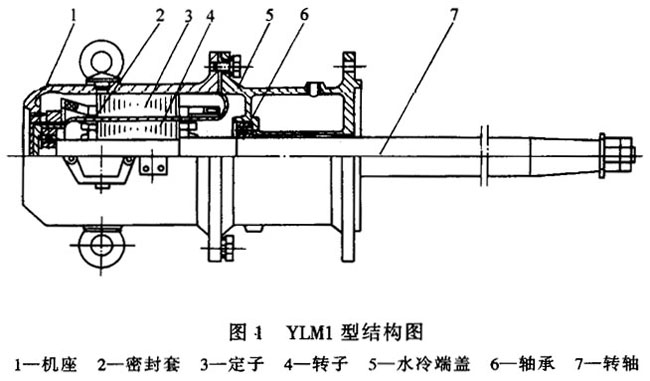

YLM1A型結構簡圖（見圖1）。該電動機的機座、端蓋由鑄鐵鑄成，軸伸端端蓋內有空腔，可通冷卻水，冷卻軸和軸承，防止爐內熱量傳入電動機內部。

定子轉子鐵心采用硅鋼片疊壓而成，定子繞組采用F級絕緣并用優質F130浸漬兩次，轉子用鋁鑄成，端環帶有鼓風散熱的風翼，轉子裝在軸上校動平衡。

密封套用優質不銹鋼制成。

接線盒具有良好的密封性能，盒內空腔較大，便于接線。

軸承與潤滑：電動機采用Z2級電機用軸承，精度高、噪聲小、潤滑油為鋰基潤滑脂。
