一、概述

YLM爐用密封電動機是根據市場特殊需要研制的電動機，主要用于真空度小于1.3332Pa的井式回火爐、退火爐、氮化爐及各種箱式保護氣體加熱爐的內風扇的原動力。由于該電機在結構上。采用了不銹鋼密封套及耐熱剛的長軸，改變了過去電爐一直延用的動密封結構，而采用靜密封性能。該電機在加裝水套冷卻系統后。能保證電動機軸身風扇端在950℃高溫下連續長期運行。該電動機采用F級絕緣，防護等級為IP44。冷卻方法符合IC0041。

電動機具有外形美觀、重量輕、效率高、壽命長、設計結構合理，運行可靠、維護使用方便等特點。

型號含義

使用條件 額定電壓為380V；額定頻率為50H_Z；接法為Y聯結；環境溫度不超過40℃；海拔不超過1000m。



     二、結構簡介

積座、端蓋、軸承蓋用鑄鐵鑄成。

定子轉子鐵心采用硅鋼片迭壓而成。定子繞組用F級漆包圓銅錢繞成并用優質絕緣漆浸漬處理。轉子用鋁鑄成鼠籠型，端環帶有鼓風散熱的風翼。轉子裝在軸上，并經校正平衡。

密封：用優質不銹鋼制成，在電機中其著密封作用。

接線盒：具有良好的密封性能盒內空腔較大，便于接線備有接地螺釘以確保安全，盒蓋內附有接線圖。

軸承及潤滑：本電機使用Z₂級電機用軸承，精度高、噪聲小潤滑油為鋰基潤滑脂。

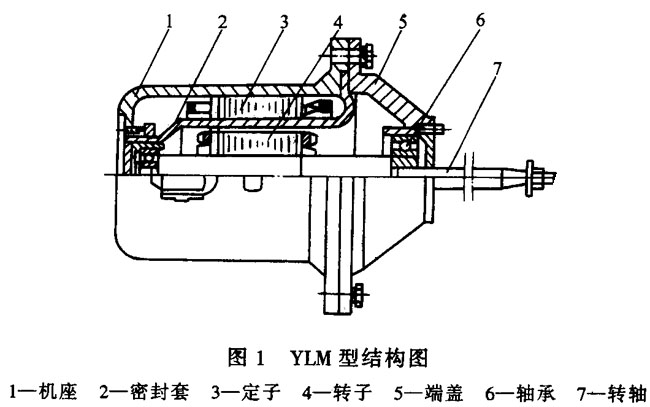

電動機結構圖（見圖1）
