YBF系列風機用隔爆型三相異步電動機外形尺寸 |
 |
| |
詳細介紹： |
發布時間：2007/9/27 10:50:21 |
|
| |

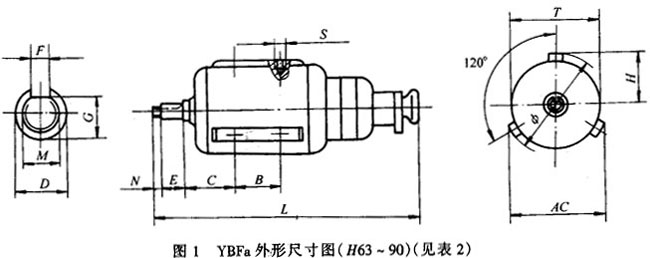

表2 （單位：mm）
|
型號 |
B |
C |
E |
D |
G |
F |
N |
M |
S |
H |
T |
AC |
φ |
L |
|
YBFa63
YBFa71
YBFa80
YBFa90S
YBFa90L |
65
70
85
86
115 |
60
65
67
76
76 |
23
30
40
50
50 |
11
14
19
24
24 |
8.5
11
15.5
20
20 |
4
5
6
8
8 |
16
12
12
0
0 |
M8
M8
M10
M6
M6 |
3×M8
3×M8
6×M8
6×M12
6×M12 |
75
82.5
90
105
105 |
120
135
144
164
164 |
145
160
165
200
200 |
155
170 |
410
435
455
455
480 |
注：H90機座軸伸端螺紋為內螺紋，深12。

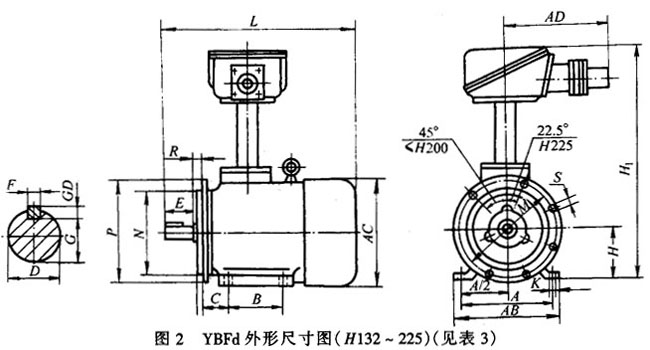

表3 （單位：mm）
|
型號 |
H |
A |
B |
C |
D |
E |
F×GD |
G |
K |
M |
N |
P |
S |
AB |
AC |
AD |
H1 |
L |
重量/kg |
|
YBFd132S-4 |
132 |
216 |
140 |
89 |
38 |
80 |
10×8 |
33 |
4×φ12 |
265 |
230 |
300 |
4×φ15 |
280 |
270 |
240 |
830 |
510 |
100 |
|
YBFd160L-4 |
160 |
254 |
254 |
108 |
42 |
110 |
12×8 |
37 |
4×15 |
300 |
250 |
350 |
4×φ19 |
330 |
325 |
240 |
985 |
695 |
185 |
|
YBFd200L1-6 |
200 |
318 |
318 |
133 |
55 |
110 |
16×10 |
49 |
4×19 |
350 |
300 |
400 |
4×φ19 |
390 |
400 |
290 |
1010 |
805 |
286 |
|
YBFd225S-6 |
225 |
356 |
356 |
149 |
60 |
140 |
18×11 |
53 |
4×19 |
400 |
350 |
450 |
4×φ19 |
435 |
450 |
290 |
1185 |
845 |
372 |

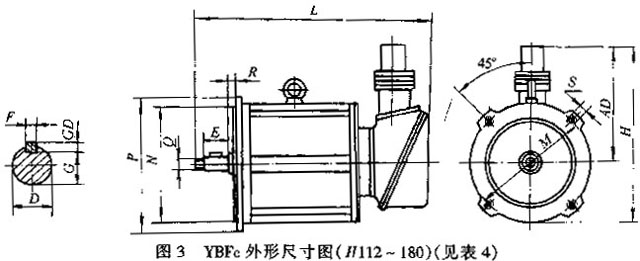

表4 （單位：mm）
|
型號 |
D |
E |
F×GD |
G |
M |
N |
P |
R |
S |
Q |
AD |
H |
L |
重量/kg |
|
YBFc112M-2 |
28 |
60 |
8×7 |
24 |
215 |
180 |
246 |
27 |
4-M14 |
M25×1.5 |
185 |
295 |
590 |
58 |
|
YBFc132S1-2 |
38 |
77 |
10×8 |
33 |
234 |
230 |
263 |
27 |
4-M14 |
M36×1.5 |
225 |
352 |
630 |
82 |
|
YBFc132S2-2 |
38 |
77 |
10×8 |
33 |
260 |
230 |
286 |
27 |
4-M14 |
M36×1.5 |
225 |
352 |
630 |
86 |
|
YBFc160M1-2 |
42 |
84 |
12×8 |
37 |
300 |
250 |
350 |
27 |
4-M14 |
M36×1.5 |
240 |
395 |
735 |
150 |
|
YBFc160M2-2 |
42 |
84 |
12×8 |
37 |
300 |
250 |
350 |
27 |
4-M14 |
M36×1.5 |
240 |
395 |
735 |
150 |
|
YBFc180M-2 |
48 |
90 |
14×9 |
42.5 |
300 |
250 |
350 |
27 |
4-M14 |
M36×1.5 |
240 |
475 |
800 |
220 |
|
|
|
