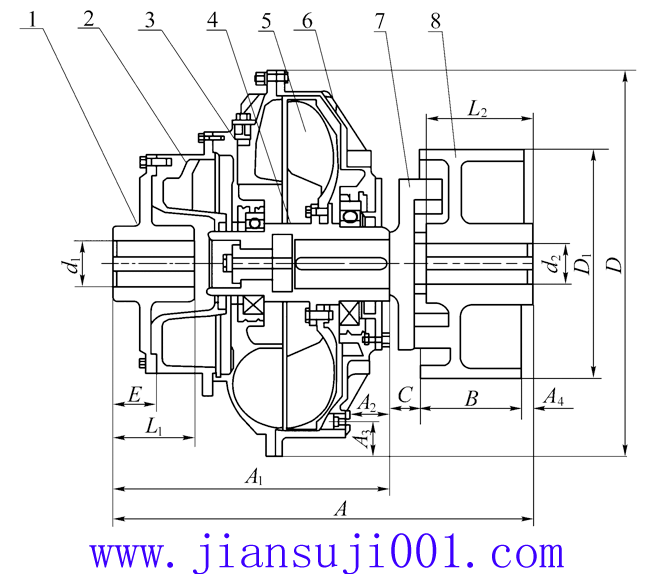

| YOXⅡZ系列液力偶合器外形及安裝尺寸
規格
型號 |
輸入轉速
r/min |
傳遞功率
范圍
KW |
過載系數 |
效率
η |
最大輸入
孔徑及長
度 mm |
最大輸出
孔徑及長
度 mm |
充油量
L |
外形尺寸 mm |
重量
kg |
| 起動 |
制動 |
 |
 |
40% |
80% |
A |
A1 |
D |
B |
D1 |
A4 |
C |
E |
| YOXⅡZ400 |
1000 |
8-18.5 |
1.5-1.8 |
2-2.5 |
0.96 |
φ60/140 |
φ65/140 |
5.2 |
10.4 |
556 |
358 |
φ472 |
150 |
φ315 |
10 |
38 |
101 |
113 |
| 1500 |
28-48 |
| YOXⅡZ450 |
1000 |
15-30 |
1.5-1.8 |
2-2.5 |
0.96 |
φ75/140 |
φ70/140 |
7.5 |
15 |
580 |
382 |
φ530 |
150 |
φ315 |
10 |
38 |
90 |
128 |
| 1500 |
50-90 |
| YOXⅡZ500 |
1000 |
25-50 |
1.5-1.8 |
2-2.5 |
0.96 |
φ80/170 |
φ90/170 |
10.3 |
20.6 |
664 |
423 |
φ582 |
190 |
φ400 |
10 |
41 |
107 |
155 |
| 1500 |
68-144 |
| YOXⅡZ560 |
1000 |
40-80 |
1.5-1.8 |
2-2.5 |
0.96 |
φ110/210 |
φ100/210 |
13.2 |
26.4 |
736 |
491 |
φ634 |
190 |
φ400 |
10 |
45 |
141 |
205 |
| 1500 |
120-170 |
| YOXⅡZ600 |
1000 |
60-115 |
1.5-1.8 |
2-2.5 |
0.96 |
φ125/210 |
φ115/210 |
16.8 |
33.6 |
790 |
520 |
φ695 |
210 |
φ500 |
15 |
45 |
140 |
260 |
| 1500 |
200-360 |
| YOXⅡZ650 |
1000 |
90-176 |
1.5-1.8 |
2-2.5 |
0.96 |
φ125/210 |
φ130/210 |
24 |
48 |
829 |
560 |
φ760 |
210 |
φ500 |
15 |
45 |
134 |
385 |
| 1500 |
260-480 |
| YOXⅡZ750 |
1000 |
170-330 |
1.5-1.8 |
2-2.5 |
0.96 |
φ140/210 |
φ150/210 |
34 |
68 |
940 |
610 |
φ860 |
265 |
φ630 |
15 |
50 |
160 |
488 |
| 1500 |
480-760 |
| YOXⅡZ875 |
750 |
140-280 |
1.5-1.8 |
2-2.5 |
0.96 |
φ150/250 |
φ150/250 |
56 |
112 |
1040 |
680 |
φ992 |
265 |
φ630 |
20 |
75 |
160 |
655 |
| 1000 |
330-620 |
說明：
1、此結構是全國DTⅡ型更新?lián)Q代聯合設計組選定的定型結構型式，已列入設計手冊。
2、外輪驅動、結構緊湊。
3、所有尺寸全行業均已統一。 |
