設計

       SL平行軸和直交軸齒輪箱采用全新設計，其獨特的創新之處在于；

       ·零部件種類減少，而規格型號增加；

       ·運轉可靠性提高，傳動功率增大；

       ·可以提供法蘭盤式輸出軸，使齒輪箱滿足在狹小空間的安裝要求根據（根據用戶要求供貨）。



安裝方式

       ·SL齒輪箱既可臥式安裝，也可立式安裝。

       ·如果用戶提出要求，也可采用其他安裝形式。

       ·安裝電機用法蘭、扭力支撐裝置均為產品的標準配置。



齒輪的噪音特性

       ·采用最新設計思想，通過以下途徑徹底改善齒輪的噪音特性：

       ·利用吸收噪音的箱體結構；

       ·采用特大的齒面接觸比。



齒輪箱散熱

       SL齒輪箱不僅具有很高的傳動效率，而且具有良好的散熱性能，主要通過以下方法：

       ·增大箱體的表面積；

       ·采用大風扇及新型導流風扇罩；

       ·根據較低的最大允許油溫選擇OSL齒輪箱。這樣，可因換油周期加長而提高設備運行可靠性，并能降低設備維護費用。



       庫存

       SL齒輪箱根據單元結構模塊化設計原理，大大減少了零部件種類。

       一般說明

       注意事項：

       應嚴格遵守以下各項：

       ——樣本中的附圖只屬范例，并不要求嚴格一致，所注尺寸可以有所變動。

       ——所注重量僅為平均值，并不要求嚴格一致。

       ——為防止發生事故，所有旋轉部件均應根據國家和當?shù)匕踩��?guī)定加罩防護。

       ——試車之前，必須認真閱讀設備操作說明書。齒輪箱供貨時已作好運行準備，只是未加潤滑油。

       ——此處給出的加油量只作為參考值。實際油量應以油尺上的標記為準。

       ——潤滑油粘度須以齒輪箱銘牌上的數值為準。

       ——齒輪箱供貨時帶徑向軸封。用戶如有特別要求。可提供其它形式的密封裝置。

       ——轉動方向是指輸出軸d2的方向。

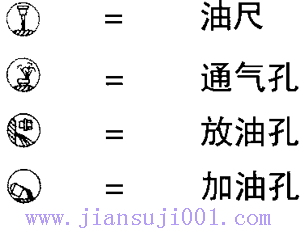

       在標注尺寸的圖紙上使用的符號說明如下：

       規格13以上齒輪箱箱體地腳步 配有千斤頂螺絲，箱蓋上配有調平面。

       基礎螺栓的最低性等級為8.8級。
