當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB4.H、SLB4.M型直交軸齒輪箱外形及安裝尺寸（規格13...22）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

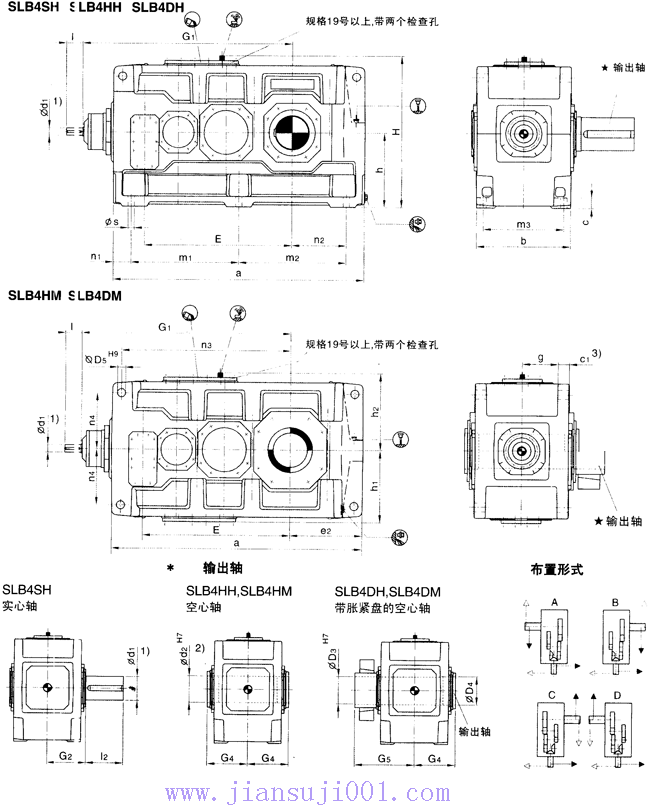

SLB4.H、SLB4.M型直交軸齒輪箱外形及安裝尺寸（規格13...22）

詳細介紹：

發布時間：2008/8/5 17:24:54

直交軸齒輪箱四級傳動臥式安裝

類型SLB4.H,SLB4.M 規格13…22

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=80-180		iN=90-200		iN=100-224		iN=200-315		iN=250-400		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
13	55	110					40	100			1170
14					55	110			40	100	1240
15	70	135					50	110			1402
16			70	135							1448
17	70	135					50	110			1450
18			70	135							1510
19	80	165					60	140			1680
20			80	165							1740
21	90	165					70	140			1992
22			90	165							2047

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	e₂	E	g	h	h₁
13	1395	550	60	61±2	48	405	820	211.5	440	450
14	1535	550	60	61±2	48	475	890	211.5	440	450
15	1680	625	70	72±2	55	485	987	238	500	490
16	1770	625	70	72±2	55	530	1033	238	500	490
17	1770	690	80	81±2	55	525	1035	259	550	555
18	1890	690	80	81±2	55	585	1095	259	550	555
19	2030	790	90	91±2	65	590	1190	299	620	615
20	2150	790	90	91±2	65	650	1250	299	620	615
21	2340	830	100	100±2	75	655	1387	310	700	685
22	2450	830	100	100±2	75	710	1442	310	700	685

規格	尺寸mm
	齒輪箱
	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	460	900	597.5	597.5	475	100	305	940	340	35
14	460	900	597.5	737.5	475	100	375	1010	340	35
15	500	1000	720	720	535	120	365	1135	375	42
16	500	1000	720	810	535	120	410	1180	375	42
17	560	1110	750	750	600	135	390	1175	425	42
18	560	1110	750	870	600	135	450	1235	425	42
19	620	1240	860	860	690	155	435	1365	475	48
20	620	1240	860	980	690	155	495	1425	475	48
21	690	1390	1000	1000	720	170	485	1615	520	56
22	690	1390	1000	1000	720	170	540	1670	520	56

規格	尺寸mm									潤滑油		重量
	輸出軸									潤滑油		重量
	SLB4SH			SLB4HH SLB4HM		SLB4DH SLB4DM				SLB4.H	SLB4.M	SLB4.H	SLB4.M
	d₂¹^）	G₂	l₂	d₂²^）	D₄	D₃	D₄	G₄	G₅	（l）	（l）	（kg）	（kg）
13	200	335	350	190	335	190	195	335	480	145	120	2395	2280
14	210	335	350	210	335	210	215	335	480	150	125	2735	2605
15	230	380	410	230	380	230	235	380	550	230	170	3630	3435
16	240	380	410	240	380	240	245	380	550	235	175	3985	3765
17	250	415	410	250	415	250	260	415	600	295	230	4695	4460
18	270	415	470	275	415	280	285	415	600	305	235	5200	4930
19	290	465	470	-	-	285	295	465	670	480	440	5750	5400
20	300	465	500	-	-	310	315	465	670	550	510	6450	6000
21	320	490	500	-	-	310	335	490	715	540	590	7850	7350
22	340	490	550	-	-	340	345	490	725	620	680	8400	7850

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
