當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB4.H、SLB4.M型直交軸齒輪箱外形及安裝尺寸（規格23...26）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

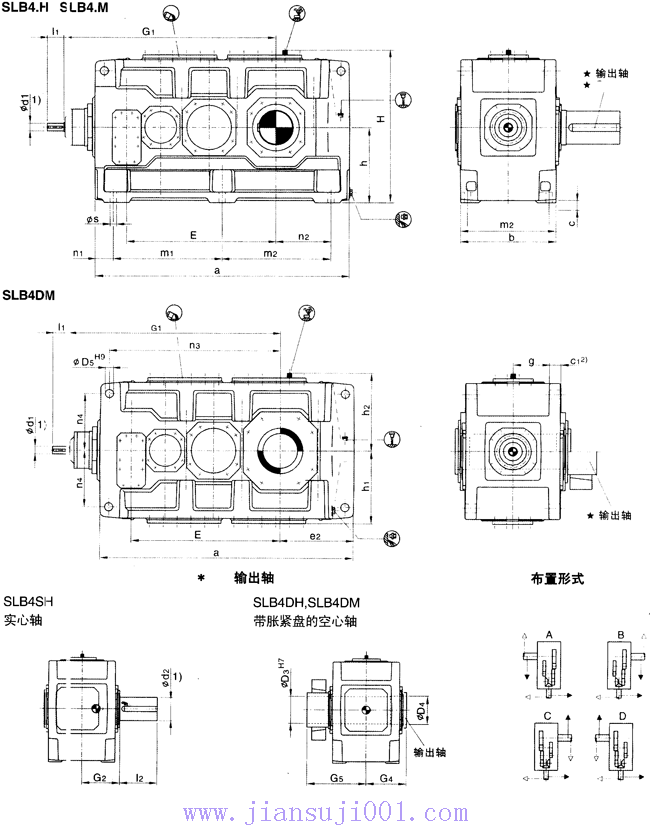

SLB4.H、SLB4.M型直交軸齒輪箱外形及安裝尺寸（規格23...26）

詳細介紹：

發布時間：2008/8/5 17:28:37

直交軸齒輪箱四級傳動臥式安裝

類型SLB4.H,SLB4.M 規格23…26

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=80-180		iN=90-200		iN=200-315		iN=224-355		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
23	90	165			70	140			2110
24			90	165			70	140	2175
25	110	205			80	170			2395
26			110	205			80	170	2485

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	e₂	E	g	h	h₁
23	2530	930	115	120±2	80	730	1505	342	780	770
24	2660	930	115	120±2	80	795	1570	342	780	770
25	2830	1045	130	120±2	80	790	1695	400	860	860
26	3010	1045	130	120±2	80	880	1785	400	860	860

規格	尺寸mm
	齒輪箱
	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
23	790	1570	1085	1285	810	180	550	1725	580	56
24	790	1570	1085	1215	810	180	615	1790	580	56
25	860	1720	1215	1215	910	200	590	1965	660	66
26	860	1720	1215	1305	910	200	680	2055	660	66

規格	尺寸mm							潤滑油		重量
	輸出軸							潤滑油		重量
	SLB4SH			SLB4DH SLB4DM				SLB4.H SLB4.M		SLB4.H SLB4.M
	d₂¹^）	G₂	l₂	D₃	D₄	G₄	G₅	（l）	（l）	（kg）	（kg）
23	360	540	590	360	365	540	785	710	790	11600	10700
24	380	540	590	360	365	540	805	810	910	13500	12600
25	400	605	650	400	405	605	875	1000	1110	16100	15200
26	420	605	650	430	435	605	900	1100	1200	17600	16500

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
