齒輪箱

    類型SLH3，SLH4，SLB2， SLB3，SLB4

   規格5…18

   立式安裝

   電動泵強制潤滑方式

表12

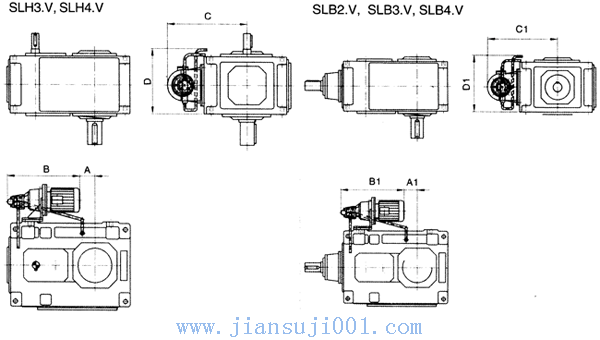

安裝尺寸
類型	規格	布置形式	A	B	C	D
SLH3.V	5/6	A / B / C / D	-30/5	560	480	385
	7/8	A / B / C / D	55/100	585	550	430
	9/10	A / B / C / D	140/190	610	565	500
	11/12	A / B / C / D	375/445	530	625	560
	13/14	A / C	155/225	880	670	700
	13/14	B / D	100/170	935	670	700
	15/16	A / C	275/320	965	710	770
	15/16	B / D	220/265	1020	710	770
	17/18	A / C	250/310	1040	770	835
	17/18	B / D	195/255	1095	770	835
SLH4.V	7/8	A / C	55/100	600	550	430
	7/8	B / D	0/45	680	550	430
	9/10	A / C	140/190	625	565	500
	9/10	B / D	85/135	705	565	500
	11/12	A / C	375/445	550	625	560
	11/12	B / D	320/390	635	625	560
	13/14	A / B / C / D	135/205	910	670	700
	15/16	A / B / C / D	255/300	1000	710	775
	17/18	A / B / C / D	230/290	1070	775	835



表13
安裝尺寸
類型	規格	布置形式	A1	B1	C1	D1
SLB2.V	5/6	A/B/C/D	-160/-125	480	470	415
	7/8	A/B/C/D	5/50	480	525	510
	9/10	A/B/C/D	60/110	480	565	570
	11/12	A/B/C/D	150/220	480	625	660
	13/14	A/B/C/D	-70/0	755	670	805
	15/16	A/B/C/D	15/60	780	710	910
	17/18	A/B/C/D	-5/55	890	775	1025
SLB3.V	5/6	A/B/C/D	-85/50	480	480	365
	7/8	A/B/C/D	-5/40	480	550	430
	9/10	A/B/C/D	65/115	480	565	500
	11/12	A/B/C/D	280/350	480	625	560
	13/14	A/B/C/D	35/105	810	670	700
	15/16	A/B/C/D	120/165	875	710	775
	17/18	A/B/C/D	165/225	970	775	835
LSB4.V	5/6	A/B/C/D	-35/0	480	480	385
	7/8	A/B/C/D	55/100	480	550	430
	9/10	A/B/C/D	140/190	615	565	500
	11/12	A/B/C/D	375/445	530	625	560
	13/14	A/B/C/D	135/205	905	670	700
	15/16	A/B/C/D	255/300	990	710	775
	17/18	A/B/C/D	230/290	1065	775	835
