當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB2.V型直交軸大功率齒輪箱外形及安裝尺寸（規格1...12）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

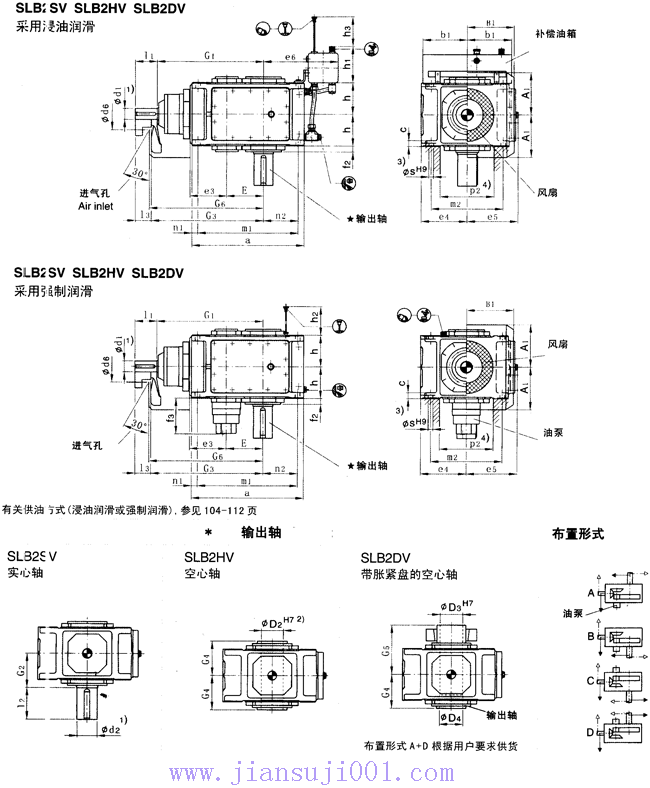

SLB2.V型直交軸大功率齒輪箱外形及安裝尺寸（規格1...12）

詳細介紹：

發布時間：2008/8/6 8:40:27

直交軸齒輪箱二級傳動 立式安裝

類型SLB2.V 規格1…12

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=5-11.2			iN=6.3-14			iN=12.5-18			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
1	28	55	40				20	50	35	300	315
2	30	70	50				25	60	40	340	360
3	35	80	60				28	60	40	390	410
4	45	100	80							465	485
5	55	11	80							535	565
6				55	110	80				570	600
7	70	135	105							640	670
8				70	135	105				685	715
9	80	165	130							755	790
10				80	165	130				805	840
11	90	165	130							925	960
12				90	165	130				995	1030

規格	尺寸mm
	齒輪箱
	a	A₁	b₁	B₁	c	d₆	e₃	e₄	e₅	e₆	E	f₂
1	305	128	150	130	16±1	100	90	130	145	280	90	22
2	355	143	150	145	20±1	110	110	145	165	285	110	22
3	405	163	150	170	24±1	120	130	175	185	290	130	24
4	505	188	150	200	30±1	150	160	200	215	320	160	26
5	565	215	240	235	30±1	160	185	230	252	385	185	30
6	645	215	240	235	30±1	160	185	230	252	425	220	30
7	690	250	240	285	36±1	210	225	280	302	425	225	32
8	795	250	240	285	36±1	210	225	280	302	485	270	32
9	820	270	330	325	48±1.5	195	265	320	342	560	265	45
10	920	270	330	325	48±1.5	195	265	30	342	610	315	45
11	975	328	330	385	54±1.5	210	320	380	410	595	320	47
12	1130	328	330	385	54±1.5	210	320	380	410	680	390	47

規格	尺寸mm
	齒輪箱
	f₃	G₆	h	h₁	h₂	h₃	m₁	m₂	n₁	n₂		s
1	-	325	90	165	-	170	275	210	15	115	150	12
2	-	370	102.5	165	-	170	315	315	20	120	170	14
3	-	420	112.5	165	-	180	365	365	20	130	200	18
4	-	495	135	165	-	180	445	300	30	160	220	24
5	190	575	160	205	245	240	505	360	30	175	270	24
6	190	610	160	205	245	240	585	360	30	220	270	24
7	200	685	190	205	220	250	620	430	35	215	330	28
8	200	730	190	205	220	250	725	430	35	275	330	28
9	200	805	220	275	250	330	740	490	40	260	370	36
10	200	855	220	275	250	330	840	490	40	310	370	36
11	200	980	265	275	300	340	875	600	50	295	440	40
12	200	1050	265	275	300	340	1030	600	50	380	440	40

規格	尺寸mm									潤滑油		重量
	輸出軸									浸油浸潤 （l）	強制潤滑
	SLB2SH			SLB2HV		SLB2DV
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
1	45	120	80	-	-	-	-	-	7	7	-	65
2	55	135	110	55	135	60	135	135	11	11	-	90
3	65	145	140	65	145	70	145	145	16	16	-	140
4	80	170	170	80	170	85	170	170	28	28	-	235
5	100	200	210	95	200	100	200	200	41	41	20	360
6	110	200	210	105	200	110	200	200	50	50	23	410
7	120	235	210	115	235	120	235	235	75	75	35	615
8	130	235	250	125	235	130	235	235	90	90	38	700
9	140	270	250	135	270	140	270	270	115	115	53	1000
10	160	270	300	150	270	150	270	270	135	135	60	1155
11	170	320	300	165	320	165	320	320	190	190	86	1640
12	180	320	300	180	320	180	320	320	215	215	95	1910

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。

4）有關油泵、油管和護蓋的安裝空間及確切尺寸，請與廠家聯系。
