當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB2.V型直交軸大功率齒輪箱外形及安裝尺寸（規格13...18）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

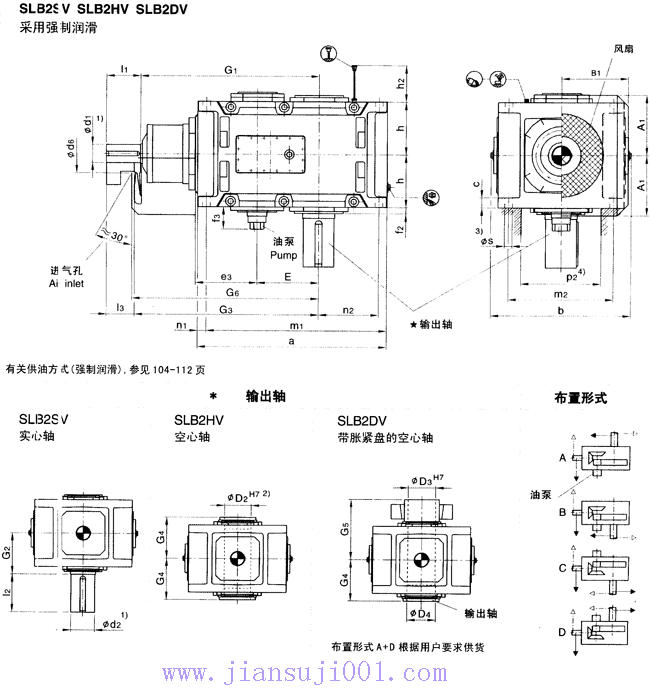

SLB2.V型直交軸大功率齒輪箱外形及安裝尺寸（規格13...18）

詳細介紹：

發布時間：2008/8/6 8:44:55

直交軸齒輪箱二級傳動立式安裝

類型SLB2.V 規格13…18

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=5-11.2			iN=5.3-11.2			iN=5.6-12.5			iN=6.3-14			iN=7.1-12.5			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
13	110	205	165													1070	1110
14										110	205	165				1140	1180
15	130	245	200													1277	1322
16							130	245	200							1323	1368
17				150	245	200										1435	1480
18													150	245	200	1495	1540

規格	尺寸mm
	齒輪箱
	a	A₁	b	B₁	c	d₆	e₃	E	f₂	f₃
13	1130	375	900	450	61±2	245	380	370	38	200
14	1270	375	900	450	61±2	245	380	440	45	200
15	1350	435	980	495	72±2	280	450	442	75	200
16	1440	435	980	495	72±2	280	450	488	75	200
17	1490	505	1110	555	81±2	380	510	490	98	200
18	1610	505	1110	555	81±2	380	510	550	98	200

規格	尺寸mm
	齒輪箱
	G₆	h	h₂	m₁	m₂	n₁	n₂		s
13	1130	325	350	1035	680	50	360	500	48
14	1200	325	350	1175	680	50	430	500	48
15	1340	380	430	1235	750	60	430	570	55
16	1385	380	430	1325	750	60	475	570	55
17	1500	437.5	480	1360	840	70	465	630	65
18	1560	437.5	480	1480	840	70	525	630	65

規格	尺寸mm									潤滑油	重量
	輸出軸
	SLB2SH			SLB2HV		SLB2DV
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
13	200	390	350	-	-	-	-	-	-	100	2350
14	210	390	350	210	390	210	215	390	535	110	2725
15	230	460	410	-	-	-	-	-	-	145	3795
16	240	460	410	240	450	240	245	450	620	160	4160
17	250	540	410	-	-	-	-	-	-	210	5320
18	270	540	470	275	510	280	285	510	700	220	5860

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。

4）有關油泵、油管和護蓋的安裝空間及確切尺寸，請與廠家聯系。
