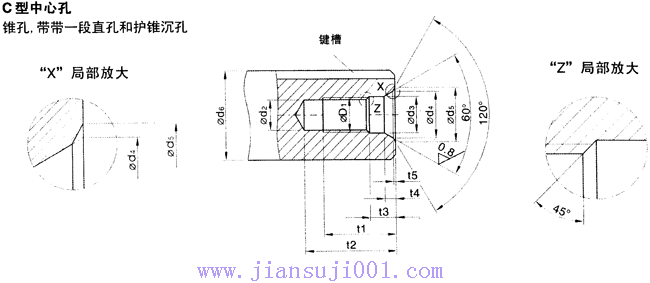

   C形軸端中心孔，符合GB145-1985標準

推薦尺寸		C型
d61）
大于	至	C中心孔 C-	d1	d2	d3	d4	d5	t1 +2	t2		t3 +1	t4 ≈	t5 ≈
									min.  max.
16	21	C6	M6	5	6.4	9.6	10.5	16	20	22	5	2.8	0.4
21	24	C8	M8	6.8	8.4	12.2	13.2	19	25	28	6	3.3	0.4
24	30	C10	M10	8.5	10.5	14.9	16.3	22	30	34	7.5	3.8	0.6
30	38	C12	M12	10.2	13	18.1	19.8	28	37	42	95	4.4	0.7
38	50	C16	M16	14	17	23	25.3	36	45	50	12	5.2	1.0
50	85	C20	M20	17.5	21	28.4	31.3	42	53	59	15	6.4	1.3
85	130	C24	M24	21	25	34.2	38	50	63	68	18	8	1.6
130*	225*	C30	M30*	26.5	31	44	48	60	77	83	17	11	1.9
225*	320*	C36	M36*	32	37	55	60	74	93	99	22	15	2.3
220*	500*	C42	M42*	37.5	43	65	71	84	105	111	26	19	2.7
