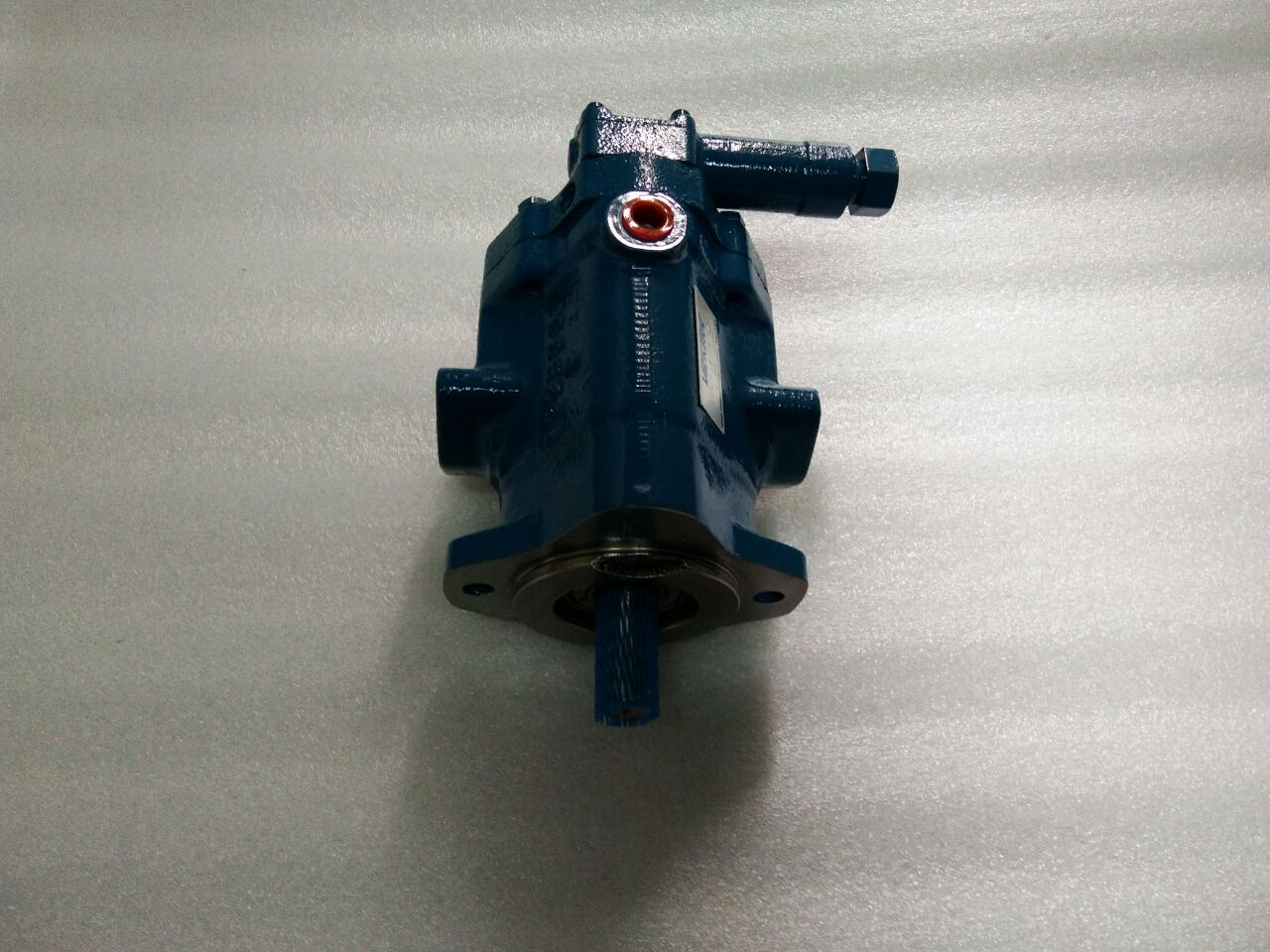

現貨銷售威格士PVBQA6-RS-20-C-11-PRC柱塞泵

深圳市伯特液壓設備有限公司

聯系人：郭俊輝

手機 13430989691

QQ 2609219968

概述

威格士柱塞泵柱塞往復運動總行程L是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下三個階段。

進油過程

當凸輪的凸起部分轉過去后，在彈簧力的作用下，柱塞向下運動，柱塞上部空間(稱為泵油室)產生真空度，當柱塞上端面把柱塞套上的進油孔打開后，充滿在油泵上體油道內的柴油經油孔進入泵油室，柱塞運動到下止點，進油結束。

供油過程

當凸輪軸轉到凸輪的凸起部分頂起滾輪體時，柱塞彈簧被壓縮，柱塞向上運動，燃油受壓，一部分燃油經油孔流回噴油泵上體油腔。當柱塞頂面遮住套筒上進油孔的上緣時，由于柱塞和套筒的配合間隙很小(0.0015-0.0025mm)使柱塞頂部的泵油室成為一個密封油腔，柱塞繼續上升，泵油室內的油壓迅速升高，泵油壓力>出油閥彈簧力+高壓油管剩余壓力時，推開出油閥，高壓柴油經出油閥進入高壓油管，通過噴油器噴入燃燒室。

回油過程

柱塞向上供油，當上行到柱塞上的斜槽(停供邊)與套筒上的回油孔相通時，泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽溝通，油壓驟然下降，出油閥在彈簧力的作用下迅速關閉，停止供油。此后柱塞還要上行，當凸輪的凸起部分轉過去后，在彈簧的作用下，柱塞又下行。此時便開始了下一個循環。

柱塞泵以一個柱塞為原理介紹，一個柱塞泵上有兩個單向閥，并且方向相反，柱塞向一個方向運動時缸內出現負壓，這時一個單向閥打開液體被吸入缸內，柱塞向另一個方向運動時，將液體壓縮后另一個單向閥被打開，被吸入缸內的液體被排出。這種工作方式連續運動后就形成了連續供油。

柱塞泵的維護

威格士斜盤式軸向柱塞泵一般采用缸體轉動、端面配流的形式。缸體端面上鑲有一塊由雙金屬板與鋼配油盤組成的摩擦副，而且大多數是采用平面配流的方法，所以維修比較方便。配油盤是軸向柱塞泵的關鍵部件之一，泵工作時，一方面工作腔的高壓油把缸體推向配油盤，另一方面配油盤和缸體間的油膜壓力形成對缸體的液壓反推力使缸體背離配油盤。缸體對配油盤的設計液壓壓緊力Fn略大于配油盤對缸體的液壓反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持較高的容積效率。實際上，由于油液的污染，往往使配油盤與缸體之間產生輕微磨損。

PVB6-RSY-21-CMC-11

PVB6RSY31C11

PVB6RSY31CM11

PVBQA6-FLSW-20-C-11-PRC

PVBQA6-LD-20-M-11-PRC

PVBQA6-LS-20-C-11-PRC

PVBQA6-LS-20-CC-11-PRC

PVBQA6-LS-20-CM-11-Y90

PVBQA6-LS-20-CM-Y90

PVBQA6-LS-20-CM-Y90L-4

PVBQA6-LS-20-L-11-PRC

PVBQA6-LS-C-11-PRC

PVBQA6-LSW-20-CC-11-PRC

PVBQA6-LSW-20-CG-11-PRC

PVBQA6-LSW-20-CMC-11-PRC

PVBQA6-LSW-20-CML-11-PRC

PVBQA6-RD-20-M-11-PRC

PVBQA6-RD-M-20-PRC

PVBQA6-RS-20-C-11-PRC

PVBQA6-RS-20-CC-11-PRC

PVBQA6-RS-20-CC-11-PRC/V

PVBQA6-RS-20-CG-11-PRC

PVBQA6-RS-20-CMC-11-PRC/V

PVBQA6-RS-20-CM-Y112

PVBQA6-RSW-20-C-11-PRC

PVBQA6-RSW-20-CC-11-PRC

PVBQA6-RSW-20-CM-11-PRC

PVBQA6-RSW-20-CM-11-PRC/V

PVBQA6-RSW-50-CC-11-PRC

PVBQA6-RSW-50-CM-11-PRC.

PVB10系列:

PFB10-R-31-PRC

PFBQA10-R-31-PRC

PVB10-FRS-32-CVP-11-PRC

PVB10-FRSX-31-CM-11-PRC

PVB10-LS-31-C-11-PRC

PVB10-LS-31-CC-11-PRC

PVB10-LSY-31-C

PVB10-LSY-31-CC-11

PVB10-RC-70

PVB10-RD-31-M

PVB10-RS-20-CC-11-PRC

PVB10-RS-30-C-11-PRC

PVB10-RS-31-C-11-PRC

PVB10-RS-31-CC-11-PRC

PVB10-RS-31-CC-11-PRC/V

PVB10-RS-31-CC-PRC

PVB10-RS-31-CE-11-PRC

PVB10-RS-31-CV-11-PRC

PVB10-RS-32-C-11-PRC

PVB10-RS-32-CC-11-PRC

PVB10-RS-32-CV-11-PRC

PVB10-RSW-31-C-11-PRC

PVB10-RSW-31-CC-11-PRC

PVB10-RSW-31-CM-11-PRC

PVB10-RSY-31-C

PVB10-RSY31C11

PVB10RSY41C12

PVBQA10-FRS-32-CC-11-PRC

PVBQA10-FRSW-32-CC-11-PRC

PVBQA10-LS-20-CC-11-PRC

PVBQA10-LS-32-C-11-PRC

PVBQA10-LS-32-CC-11-PRC

PVBQA10-LS-32-CM-Y90

PVBQA10-LS-32-CV-11-PRC

PVBQA10-LSW-32-CC-11-PRC

PVBQA10-RS-20-C-11-PRC

PVBQA10-RS-20-CC-11-PRC

PVBQA10-RS-31-CC-11-PRC

PVBQA10-RS-31-CG-11-PRC

PVBQA10-RS-32-C-11-PRC

PVBQA10-RS-32-C-11-PRC/V

PVBQA10-RS-32-CC-11-PRC

PVBQA10-RS-32-CC-11-PRC/V

PVBQA10-RS-32-CE-11-PRC

PVBQA10-RS-32-CG-11-PRC/V

PVBQA10-RS-32-CM-Y112

PVBQA10-RS-32-C-Y112

PVBQA10-RS-50-CC-11-PRC

PVBQA10-RSN-32-C-11-PRC

PVBQA10-RSW-32-CC-11-PRC

PVBQA10-RSW-32-CG-11-PRC

PVBQA10-RSW-32-CM-11-PRC

PVBQA10-RSW-50-CC-11-PRC

PVBQA10-RSW-50-CD-11-PRC

PVBQA10-RSW-50-CDC-11-PRC

PVBQA10-RSX-20-CM-11-PRC

PVBQA10-RSX-32-CM-11-PRC

PVBQA10-RSX-32-CM-11-PRC/V

PVBQA10-RSX-32-CMC-11-PRC

PVB15系列:

PVB15RC70

PVBQA15-FRS-31-CC-11-PRC/V

PVBQA15-FRSW-32-CC-11-PRC

PVBQA15-LS-20-C-11-PRC

PVBQA15-LS-20-CC-11-PRC

PVBQA15-LS-32-C-11-PRC

PVBQA15-LS-32-CE-11-PRC

PVBQA15-LS-32-CMC-11-PRC

PVBQA15-LSW-32-C-Y132

PVBQA15-RDW-32-M-11-PRC

PVBQA15-RS-32-C-11-PRC

PVBQA15-RS-32-C-11-PRC/V

PVBQA15-RS-32-CC-11-PRC

PVBQA15-RS-32-CC-11-Y132

PVBQA15-RS-32-CC-Y132

PVBQA15-RS-32-CD-11-PRC

PVBQA15-RS-32-CM-11-PRC

PVBQA15-RS-32-Y-132

PVBQA15-RS-CC-32-11-PRC

PVBQA15-RSW-20-CC-11-PRC

PVBQA15-RSW-32-CH-Y132M-4

PVBQA15-RSW-32-CMC-11-PRC

PVB20系列:

PVB20RC70.PVB20-RC-70

PVBQA20-FRS-22-C-11-PRC

PVBQA20-FRSW-22-CC-11-PRC

PVBQA20-LS-20-C-11-PRC

PVBQA20-LS-20-CC-11-PRC

PVBQA20-LS-20-C-Y180

PVBQA20-LS-22-C-11-PRC

PVBQA20-LS-22-CE-11-PRC

PVBQA20-LS-C-11-PRC

PVBQA20-LSW-22-C-Y160M-4

PVBQA20-RS-20-C-11-PRC

PVBQA20-RS-20-CC-11-PRC

PVBQA20-RS-22-C-11-PRC

PVBQA20-RS-22-C-11-PRC/V

PVBQA20-RS-22-C-12-PRC

PVBQA20-RS-22-CC-11-PRC

PVBQA20-RS-22-CC-11-PRC/V
