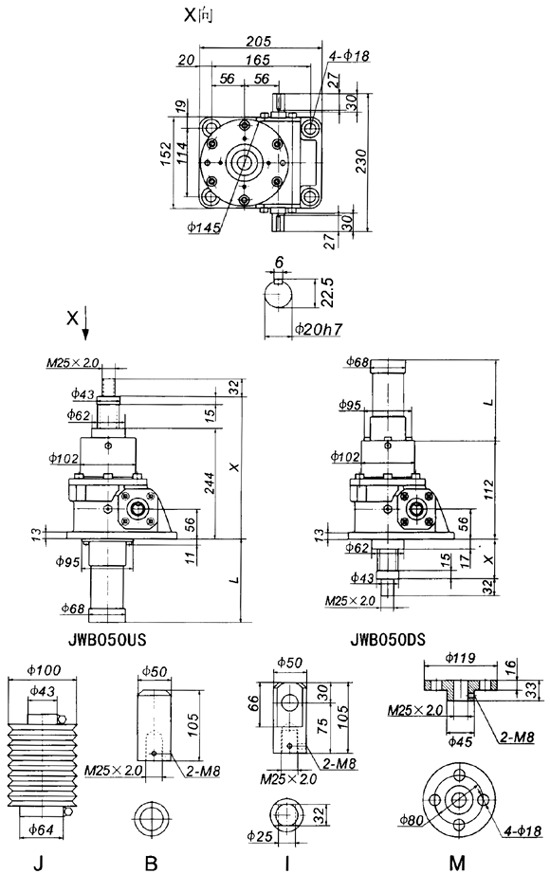

JWB050絲杠升降機外形尺寸
.gif)

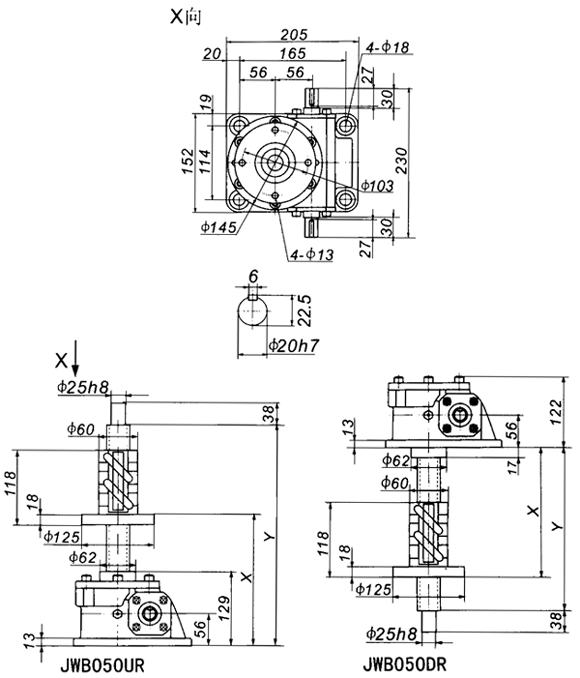

.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
269 |
369 |
284 |
384 |
147 |
42 |
142 |
57 |
157 |
147 |
23 |
|
200 |
269 |
469 |
284 |
484 |
247 |
42 |
242 |
57 |
257 |
247 |
23 |
|
300 |
269 |
569 |
304 |
604 |
367 |
42 |
342 |
77 |
377 |
367 |
24 |
|
400 |
269 |
669 |
304 |
704 |
467 |
42 |
442 |
77 |
477 |
467 |
25 |
|
500 |
269 |
769 |
324 |
824 |
587 |
42 |
542 |
97 |
597 |
587 |
26 |
|
600 |
269 |
869 |
324 |
924 |
687 |
42 |
642 |
97 |
697 |
687 |
27 |
|
800 |
269 |
1069 |
344 |
1144 |
907 |
42 |
842 |
117 |
917 |
907 |
29 |
|
1000 |
269 |
1269 |
364 |
1364 |
1127 |
42 |
1042 |
137 |
1137 |
1127 |
30 |
|
1200 |
269 |
1469 |
379 |
1579 |
1342 |
42 |
1242 |
152 |
1352 |
1342 |
32 |
|
行程（mm） |
UR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
157 |
257 |
369 |
21 |
|
200 |
157 |
357 |
469 |
22 |
|
300 |
157 |
457 |
569 |
22 |
|
400 |
157 |
557 |
669 |
23 |
|
500 |
157 |
657 |
769 |
24 |
|
600 |
157 |
757 |
869 |
24 |
|
800 |
157 |
957 |
1069 |
26 |
|
1000 |
157 |
1157 |
1269 |
27 |
|
1200 |
157 |
1357 |
1469 |
29 |
|
行程（mm） |
DR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
145 |
245 |
257 |
21 |
|
200 |
145 |
345 |
357 |
22 |
|
300 |
145 |
445 |
457 |
22 |
|
400 |
145 |
545 |
557 |
23 |
|
500 |
145 |
645 |
657 |
24 |
|
600 |
145 |
745 |
757 |
24 |
|
800 |
145 |
945 |
957 |
26 |
|
1000 |
145 |
1145 |
1157 |
27 |
|
1200 |
145 |
1345 |
1357 |
29 |
JWB100絲杠升降機外形尺寸

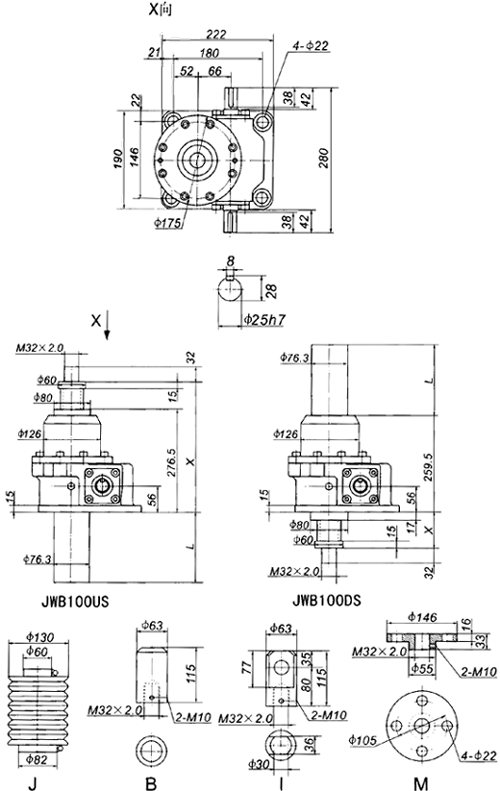

.gif)

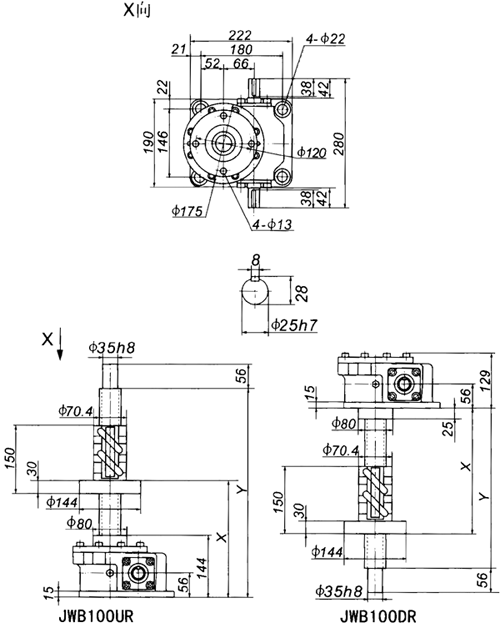

.gif)
JWB100
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
302 |
402 |
312 |
412 |
151 |
42 |
142 |
52 |
152 |
151 |
36 |
|
200 |
302 |
502 |
312 |
512 |
252 |
42 |
242 |
52 |
252 |
252 |
38 |
|
300 |
302 |
602 |
327 |
627 |
366 |
42 |
342 |
67 |
367 |
366 |
41 |
|
400 |
302 |
702 |
327 |
727 |
466 |
42 |
442 |
67 |
467 |
466 |
43 |
|
500 |
302 |
802 |
352 |
852 |
591 |
42 |
542 |
92 |
592 |
591 |
46 |
|
600 |
302 |
902 |
352 |
952 |
691 |
42 |
642 |
92 |
692 |
691 |
48 |
|
800 |
302 |
1102 |
367 |
1167 |
906 |
42 |
842 |
107 |
907 |
906 |
53 |
|
1000 |
302 |
1302 |
377 |
1377 |
1116 |
42 |
1042 |
117 |
1117 |
1116 |
58 |
|
1200 |
302 |
1502 |
402 |
1602 |
1341 |
42 |
1242 |
142 |
1342 |
1341 |
63 |
|
行程（mm） |
UR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
184 |
284 |
414 |
31 |
|
200 |
184 |
384 |
514 |
32 |
|
300 |
184 |
484 |
614 |
33 |
|
400 |
184 |
584 |
714 |
34 |
|
500 |
184 |
684 |
814 |
35 |
|
600 |
184 |
784 |
914 |
36 |
|
800 |
184 |
984 |
1114 |
39 |
|
1000 |
184 |
1184 |
1314 |
41 |
|
1200 |
184 |
1384 |
1514 |
43 |
|
行程（mm） |
DR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
185 |
285 |
295 |
31 |
|
200 |
185 |
385 |
395 |
32 |
|
300 |
185 |
485 |
495 |
33 |
|
400 |
185 |
585 |
595 |
34 |
|
500 |
185 |
685 |
695 |
35 |
|
600 |
185 |
785 |
795 |
36 |
|
800 |
185 |
985 |
995 |
39 |
|
1000 |
185 |
1185 |
1195 |
41 |
|
1200 |
185 |
1385 |
1395 |
43 |

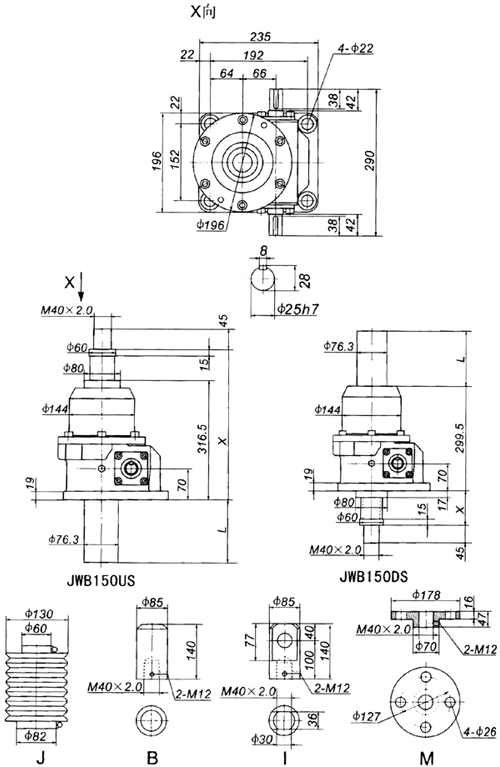

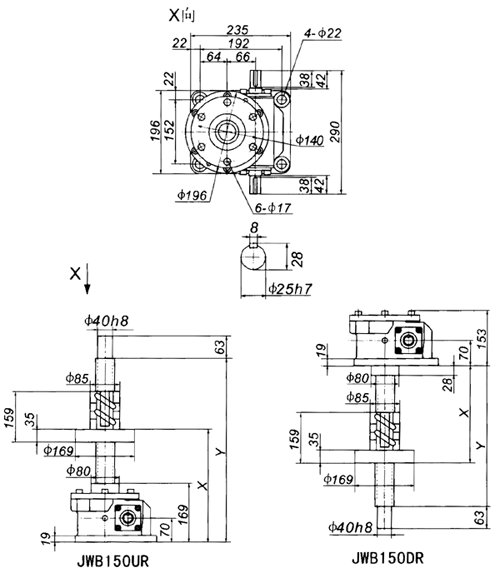

JWB150絲杠升降機外形尺寸
.gif)
.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
342 |
442 |
352 |
452 |
151 |
42 |
142 |
52 |
152 |
151 |
46 |
|
200 |
342 |
542 |
352 |
552 |
252 |
42 |
242 |
52 |
252 |
252 |
48 |
|
300 |
342 |
642 |
367 |
667 |
366 |
42 |
342 |
67 |
367 |
366 |
51 |
|
400 |
342 |
742 |
367 |
767 |
466 |
42 |
442 |
67 |
467 |
466 |
54 |
|
500 |
342 |
842 |
392 |
892 |
591 |
42 |
542 |
92 |
592 |
591 |
57 |
|
600 |
342 |
942 |
392 |
992 |
691 |
42 |
642 |
92 |
692 |
691 |
60 |
|
800 |
342 |
1142 |
407 |
1207 |
906 |
42 |
842 |
107 |
907 |
906 |
65 |
|
1000 |
342 |
1342 |
417 |
1417 |
1116 |
42 |
1042 |
117 |
1117 |
1116 |
70 |
|
行程（mm） |
UR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
214 |
314 |
448 |
41 |
|
200 |
214 |
414 |
548 |
42 |
|
300 |
214 |
514 |
648 |
43 |
|
400 |
214 |
614 |
748 |
45 |
|
500 |
214 |
714 |
848 |
46 |
|
600 |
214 |
814 |
948 |
47 |
|
800 |
214 |
1014 |
1148 |
50 |
|
1000 |
214 |
1214 |
1348 |
53 |
|
1200 |
214 |
1414 |
1548 |
55 |
|
行程（mm） |
DR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
197 |
297 |
308 |
41 |
|
200 |
197 |
397 |
408 |
42 |
|
300 |
197 |
497 |
508 |
43 |
|
400 |
197 |
597 |
608 |
45 |
|
500 |
197 |
697 |
708 |
46 |
|
600 |
197 |
797 |
808 |
47 |
|
800 |
197 |
997 |
1008 |
50 |
|
1000 |
197 |
1197 |
1208 |
53 |
|
1200 |
197 |
1397 |
1408 |
55 |

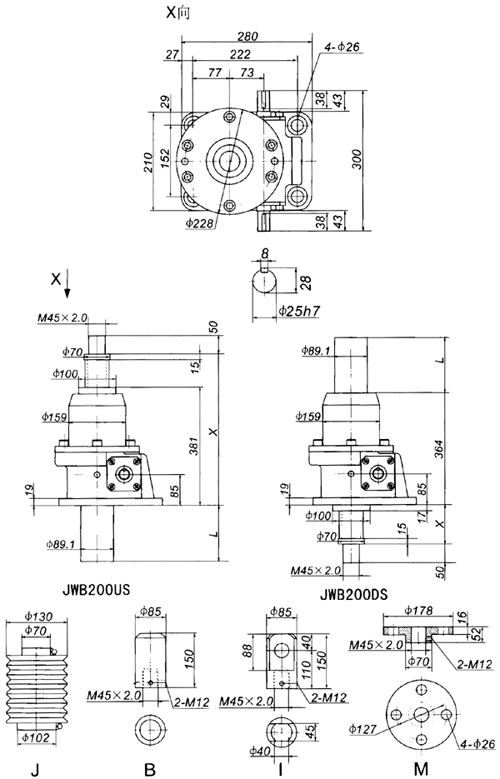

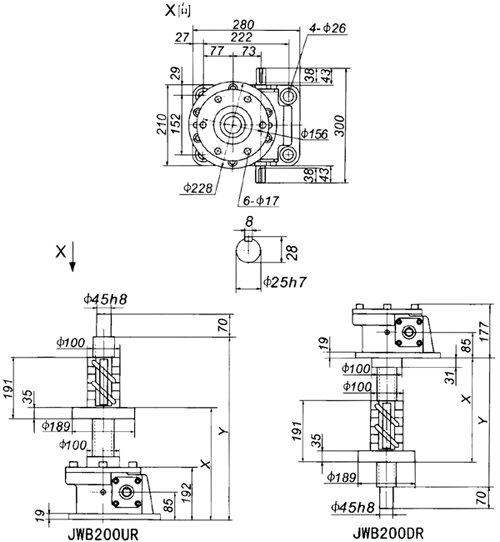

JWB200絲杠升降機外形尺寸
.gif)
.gif)
JWB200
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
406 |
506 |
416 |
516 |
136 |
42 |
142 |
52 |
152 |
136 |
65 |
|
200 |
406 |
606 |
416 |
616 |
236 |
42 |
242 |
52 |
252 |
236 |
68 |
|
300 |
406 |
706 |
431 |
731 |
351 |
42 |
342 |
67 |
367 |
351 |
72 |
|
400 |
406 |
806 |
431 |
831 |
451 |
42 |
442 |
67 |
467 |
451 |
76 |
|
500 |
406 |
906 |
456 |
956 |
576 |
42 |
542 |
92 |
592 |
576 |
80 |
|
600 |
406 |
1006 |
456 |
1056 |
676 |
42 |
642 |
92 |
692 |
676 |
83 |
|
800 |
406 |
1206 |
471 |
1271 |
891 |
42 |
842 |
107 |
907 |
891 |
90 |
|
1000 |
406 |
1406 |
481 |
1481 |
1101 |
42 |
1042 |
117 |
1117 |
1101 |
97 |
|
行程（mm） |
UR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
237 |
337 |
503 |
56 |
|
200 |
237 |
437 |
603 |
58 |
|
300 |
237 |
537 |
703 |
60 |
|
400 |
237 |
637 |
803 |
62 |
|
500 |
237 |
737 |
903 |
65 |
|
600 |
237 |
837 |
1003 |
67 |
|
800 |
237 |
1037 |
1203 |
71 |
|
1000 |
237 |
1237 |
1403 |
76 |
|
1200 |
237 |
1437 |
1603 |
80 |
|
行程（mm） |
DR | |||
|
X |
Y |
m(kg) | ||
|
MIN |
MAX | |||
|
100 |
232 |
332 |
342 |
56 |
|
200 |
232 |
432 |
442 |
58 |
|
300 |
232 |
532 |
542 |
60 |
|
400 |
232 |
632 |
642 |
62 |
|
500 |
232 |
732 |
742 |
65 |
|
600 |
232 |
832 |
842 |
67 |
|
800 |
232 |
1032 |
1042 |
71 |
|
1000 |
232 |
1232 |
1242 |
76 |
|
1200 |
232 |
1432 |
1442 |
80 |

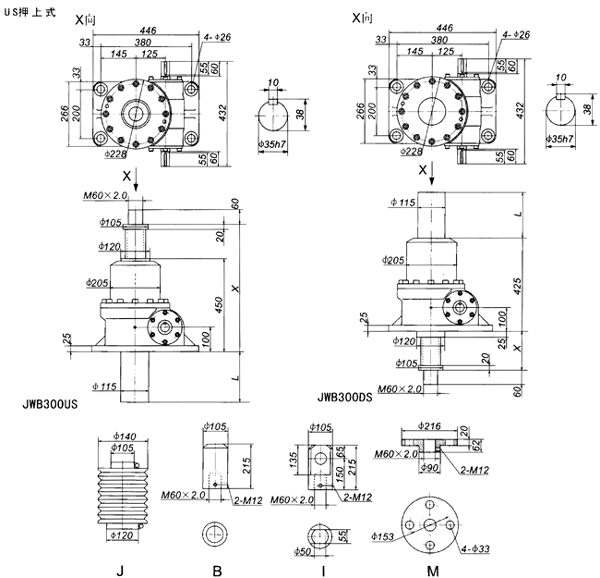

JWB300絲杠升降機外形尺寸
.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
480 |
580 |
490 |
590 |
135 |
55 |
155 |
65 |
165 |
135 |
153 |
|
200 |
480 |
680 |
490 |
690 |
235 |
55 |
255 |
65 |
265 |
235 |
159 |
|
300 |
480 |
780 |
505 |
805 |
350 |
55 |
355 |
80 |
380 |
350 |
166 |
|
400 |
480 |
880 |
505 |
905 |
450 |
55 |
455 |
80 |
480 |
450 |
172 |
|
500 |
480 |
980 |
520 |
1020 |
565 |
55 |
555 |
95 |
595 |
565 |
178 |
|
600 |
480 |
1080 |
520 |
1120 |
665 |
55 |
655 |
95 |
695 |
665 |
184 |
|
800 |
480 |
1280 |
535 |
1335 |
880 |
55 |
855 |
110 |
910 |
880 |
197 |
|
1000 |
480 |
1480 |
555 |
1555 |
1100 |
55 |
1050 |
130 |
1130 |
1100 |
210 |

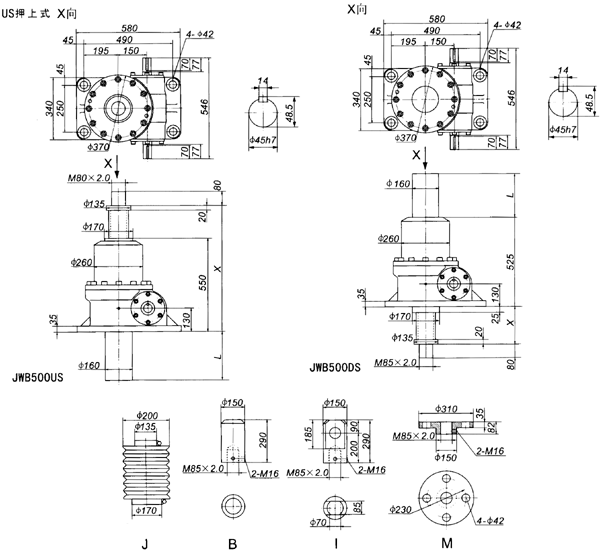

JWB500絲杠升降機外形尺寸
.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
580 |
680 |
585 |
685 |
137 |
55 |
155 |
60 |
160 |
137 |
310 |
|
200 |
580 |
780 |
585 |
785 |
237 |
55 |
255 |
60 |
260 |
237 |
320 |
|
300 |
580 |
880 |
605 |
905 |
357 |
55 |
355 |
80 |
380 |
357 |
330 |
|
400 |
580 |
980 |
605 |
1005 |
457 |
55 |
455 |
80 |
480 |
457 |
340 |
|
500 |
580 |
1080 |
615 |
1115 |
567 |
55 |
555 |
90 |
590 |
567 |
350 |
|
600 |
580 |
1180 |
615 |
1215 |
667 |
55 |
655 |
90 |
690 |
667 |
359 |
|
800 |
580 |
1380 |
630 |
1430 |
882 |
55 |
855 |
105 |
905 |
882 |
378 |
|
1000 |
580 |
1580 |
645 |
1645 |
1097 |
55 |
1055 |
120 |
1120 |
1097 |
398 |
JWB750絲杠升降機外形尺寸

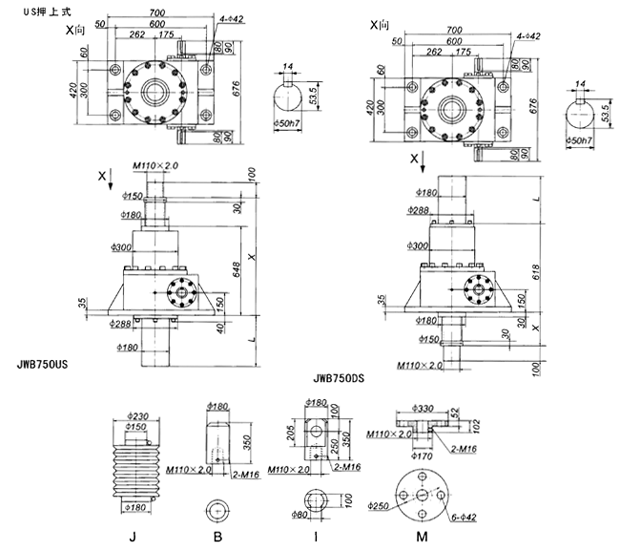

.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
688 |
788 |
698 |
798 |
197 |
70 |
170 |
80 |
180 |
197 |
507 |
|
200 |
688 |
888 |
698 |
898 |
297 |
70 |
270 |
80 |
280 |
297 |
520 |
|
300 |
688 |
988 |
713 |
1013 |
412 |
70 |
370 |
95 |
395 |
412 |
536 |
|
400 |
688 |
1088 |
713 |
1113 |
512 |
70 |
470 |
95 |
495 |
512 |
550 |
|
500 |
688 |
1188 |
728 |
1228 |
627 |
70 |
570 |
110 |
610 |
627 |
566 |
|
600 |
688 |
1288 |
728 |
1328 |
727 |
70 |
670 |
110 |
710 |
727 |
580 |
|
800 |
688 |
1488 |
743 |
1543 |
942 |
70 |
870 |
125 |
925 |
942 |
610 |
|
1000 |
688 |
1688 |
753 |
1753 |
1152 |
70 |
1070 |
135 |
1135 |
1152 |
639 |

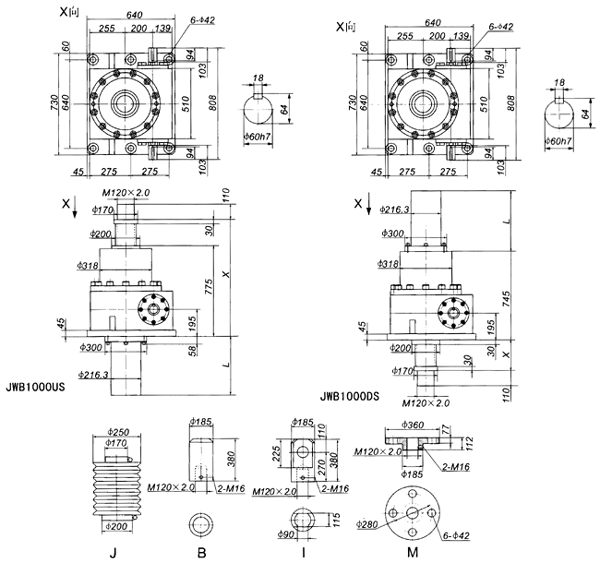

JWB1000外形尺寸
.gif)
|
行程（mm） |
US |
DS |
m(kg) | ||||||||
|
X |
X⑴ |
L |
X |
X⑴ |
L | ||||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX | ||||
|
100 |
815 |
915 |
825 |
925 |
197 |
70 |
170 |
80 |
180 |
197 |
926 |
|
200 |
815 |
1015 |
825 |
1025 |
297 |
70 |
270 |
80 |
280 |
297 |
943 |
|
300 |
815 |
1115 |
840 |
1140 |
412 |
70 |
370 |
95 |
395 |
412 |
962 |
|
400 |
815 |
1215 |
840 |
1240 |
512 |
70 |
470 |
95 |
495 |
512 |
979 |
|
500 |
815 |
1315 |
850 |
1350 |
622 |
70 |
570 |
105 |
605 |
622 |
997 |
|
600 |
815 |
1415 |
850 |
1450 |
722 |
70 |
670 |
105 |
705 |
722 |
1014 |
|
800 |
815 |
1615 |
865 |
1665 |
937 |
70 |
870 |
120 |
920 |
937 |
1049 |
JW絲杠升降機附件
支座安裝廣泛應用于開關裝置、傾斜裝置。
|
型號 |
A |
B |
C |
D |
E |
F |
|
002 |
75 |
60 |
15 |
64 |
12 |
25 |
|
005 |
75 |
60 |
15 |
64 |
12 |
25 |
|
010 |
75 |
60 |
15 |
86 |
15 |
35 |
|
025 |
100 |
75 |
20 |
115 |
20 |
45 |
|
050 |
105 |
75 |
25 |
158 |
25 |
58 |
|
100 |
145 |
100 |
40 |
201 |
30 |
76.3 |
|
150 |
155 |
105 |
50 |
224 |
44 |
76.3 |
|
200 |
173 |
110 |
63 |
244 |
50 |
89.1 |

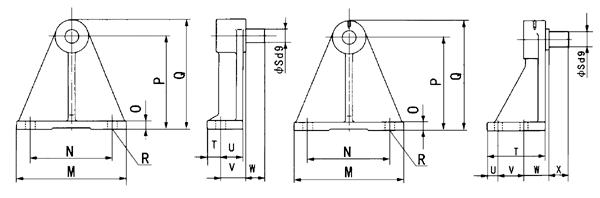

支座與支架配合，實現多方位升降。
|
型號 |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
X |
|
002 |
130 |
100 |
12 |
100 |
118.5 |
2-φ12 |
15 |
15 |
28 |
30 |
15 |
— |
|
005 |
130 |
100 |
12 |
100 |
118.5 |
2-φ12 |
15 |
15 |
28 |
30 |
15 |
— |
|
010 |
180 |
130 |
15 |
150 |
178 |
2-φ18 |
15 |
25 |
40 |
45 |
17 |
— |
|
025 |
180 |
130 |
15 |
150 |
178 |
2-φ18 |
20 |
25 |
40 |
45 |
30 |
— |
|
050 |
200 |
150 |
15 |
170 |
200 |
2-φ18 |
25 |
25 |
40 |
45 |
35 |
— |
|
100 |
280 |
220 |
22 |
240 |
290 |
4-φ22 |
40 |
159 |
30 |
70 |
70 |
55 |
|
150 |
360 |
280 |
27 |
300 |
360 |
4-φ33 |
50 |
195 |
40 |
85 |
85 |
70 |
|
200 |
400 |
320 |
30 |
380 |
450 |
4-φ33 |
63 |
210 |
40 |
90 |
90 |
75 |
手輪盤：
此件只適應于JWM型工作在沖擊、振動不大的場合，請不要應用在JWB、JWH結構中。
手動操作扭矩=所需輸入扭矩/手輪操作盤半徑
尺寸表：
|
型號 |
NV80 |
NV100 |
NV200 |
NV280 |
NV450 | |||||
|
HD |
HL |
HD |
HL |
HD |
HL |
HD |
HL |
HD |
HL | |
|
JWM002 |
80 |
108 |
— |
— |
— |
— |
— |
— |
— |
— |
|
JWM005 |
80 |
108 |
— |
— |
— |
— |
— |
— |
— |
— |
|
JWM010 |
80 |
122 |
100 |
125 |
— |
— |
— |
— |
— |
— |
|
JWM025 |
— |
— |
100 |
140 |
200 |
198 |
— |
— |
— |
— |
|
JWM050 |
— |
— |
— |
— |
200 |
221 |
280 |
229 |
— |
— |
|
JWM100 |
— |
— |
— |
— |
— |
— |
280 |
242 |
450 |
295 |
|
JWM150 |
— |
— |
— |
— |
— |
— |
280 |
247 |
450 |
300 |
|
JWM200 |
— |
— |
— |
— |
— |
— |
— |
— |
450 |
304 |
注：手輪為外購件，以定貨時實物尺寸為準。
雙頭輸出：
適用于開閉裝置、反轉裝置。
| 頁次：3/3 每頁10條 共30條信息 分頁：[1][2][3] |
