NGW-S型行星齒輪減速機產品特點（JB3723-84）

這類減速器是由弧齒錐齒輪傳動與行星齒輪傳動組合而成的，它適應于軸線相交的場合，這種減速器有二級、三級兩個系列，三種裝配型式，主要用于冶金、礦山、起重運輸及通用機械設備。其工作條件為：高速軸轉速不大于1500r/min；齒輪圓周速度不大于13m/s；工作環境溫度－40～＋45℃；可正反兩方向運轉（順時針為優選方向）。

NGW-S型行星齒輪減速機型號及標記示例（JB3723-84）

減速器代號中包括減速器型式系列代號、機座號、傳動級數、傳動比代號、裝配型式。

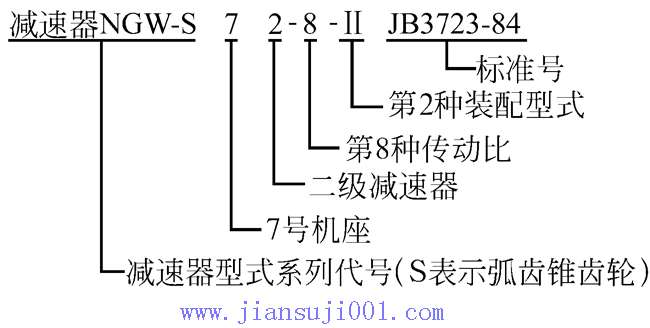

標記示例：

NGW-S型行星齒輪減速機主要性能參數及裝配形式（JB3723-84）

使用系數K₁

每日工作時間		＜3	3～6	6～10	10～24
工作類型		中型	重型	特重型	連續型
載荷性質	平穩無沖擊	1	1	1	1.25
	中等沖擊	1	1.25	1.35	1.5
	強烈沖擊	1.5	1.7	1.8	2

注：1.表中K₁值僅適用于電動機或汽輪機驅動。

采用油浴潤滑的系數K₂

圓周速度(m/s)	≤2.5	＞2.5～3.5	＞3.5～5	＞5～7	＞7～10	＞10～15
間斷工作	1	1	1	1.05	1.1	1.15
連續工作	1	1.1	1.15	1.2	1.3	1.6

注：減速器圓周速度系指高速級而言。

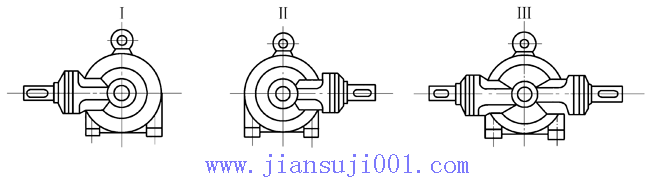

減速器的裝配型式有三種，如下圖所示

NGW-S型二、三級行星齒輪減速機高速級圓周速度（JB3723-84）

當n₁=1000r/min二級、三級減速器高速級圓周速度（m/s）

傳動比代號	NGW-S
傳動比代號	42.73	52.83	62.93	72.103	82.113	92.123	102	112	122
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18	5.68 4.96 4.39 3.94 3.58 3.40 2.77 2.45 2.19 2.19 2.19 2.19 2.19 1.88 1.67 1.41 1.30 1.30	6.70 5.85 5.18 4.65 4.18 3.66 3.29 2.87 2.58 2.58 2.58 2.58 2.58 1.93 1.72 1.51 1.39 1.39	7.51 6.55 5.75 5.21 4.71 4.13 3.66 3.19 2.87 2.87 2.87 2.87 2.87 2.23 1.96 1.67 1.56 1.56	8.71 7.60 6.70 6.02 5.49 4.81 4.29 3.70 3.35 3.35 3.35 3.35 3.35 2.61 2.30 1.98 1.83 1.83	9.79 8.54 7.53 6.75 6.12 5.39 4.81 4.18 3.76 3.76 3.76 3.76 3.76 2.97 2.61 2.25 2.07 2.07	11.05 9.64 8.53 7.64 6.96 6.07 5.44 4.71 4.24 4.24 4.24 4.24 4.24 3.35 2.93 2.53 2.30 2.30	9.84 8.84 8.01 7.01 6.28 5.44 4.91 4.91 4.91 4.91 4.91 4.02 3.54 3.03 2.80 2.80	11.25 10.10 9.21 8.06 7.22 6.28 5.60 5.60 5.60 5.60 5.60 4.60 4.03 3.45 3.19 3.19	12.72 11.41 10.36 9.10 8.11 7.06 6.33 6.33 6.33 6.33 6.33 5.01 4.42 3.76 6.45 3.45

注：當n₁=1000r/min時，圓周速度按比例增減。

NGW-S型二級行星齒輪減速機許用輸入功率（JB3723-84）

NGW-S二級減速器許用輸入功率

傳動比代號	公稱傳動比	機座號	4	5	6	7	8	9	10	11	12
		型號	NGW-S42	NGW-S52	NGW-S62	NGW-S72	NGW-S82	NGW-S92	NGW-S102	NGW-S112	NGW-S122
		n₁(r/min)	二級減速器高速軸許用輸入功率P_1P(kW)
1	11.2	600	17.79	24.31	35.9	47.7	66.55	99.16
		750	22.06	30.3	44.8	58.8	82.94	123.78
		1000	29.32	40.19	59.5	78.16	110.36	164.8
		1500	48.81	60.12	88.95	116.95	165	247
2	(12.5)	600	15.93	21.78	31.95	41.98	59.2	88.25
		750	19.76	27.15	39.87	52.3	73.8	110.17
		1000	26.27	36	52.96	69.58	98.22	146.69
		1500	39.26	53.86	79.16	104	146.88	219.9
3	14	600	14.23	19.38	28.4	37.36	52.7	78.54	111.69	153.43	225.7
		750	17.65	24.16	35.48	46.57	65.69	98	139.48	191.53	282
		1000	23.46	32	47.14	61.92	87.4	130.56	185.7	255.5	375.85
		1500	35.05	47.94	70.46	92.64	130.73	195.7	284.17	382.49	563.6
4	(16)	600	12.45	16.96	25.3	33.25	46.92	69.9	99.4	136.55	223.88
		750	15.44	21.1	31.59	41.45	58.46	87.26	124.13	170.46	250.99
		1000	20.32	28	41.95	55.1	77.8	116.19	165.27	227.1	334.5
		1500	30.67	41.95	62.7	82.45	116.34	174.17	247.8	340.46	501.64
5	18	600	11	15.06	22.52	29.6	41.75	62.2	88.46	121.53	178.79
		750	13.68	18.76	28.1	36.89	52	77.62	110.48	151.7	223.38
		1000	18.18	24.89	37.34	49.05	69.24	103.4	147.09	225.14	297.7
		1500	27.16	37.24	55.79	73.38	103.55	155	220.54	303	446.46
6	20	600	9.92	13.55	20	26.34	37.15	55.37	78.74	108.16	159.11
		750	12.31	16.88	25	32.83	46.31	69.12	98.32	135	198.8
		1000	16.36	22.41	33.23	43.66	61.62	92.03	130.91	179.9	264.96
		1500	24.44	33.52	49.66	65.3	92.16	137.96	195.7	269.69	397.34
7	22.4	600	8.83	12.06	17.825	23.44	33.07	49.27	70	96.26	141.6
		750	10.96	15	22.27	29.22	41.21	61.5	80.6	120.17	176.95
		1000	14.56	19.95	29.57	38.85	54.85	81.91	116.5	160.1	235.8
		1500	21.75	29.83	44.2	58.12	82	122.79	174.69	240	353.52
8	(25)	600	7.96	10.89	16	21.12	29.8	44.42	63.16	86.77	127.66
		750	9.89	13.58	20	26.34	37.15	55.45	78.89	108.33	159.5
		1000	13.13	18	26.66	35	49.43	73.84	105	144.33	212.57
		1500	19.63	26.93	39.84	52.39	73.94	110.68	157.48	216.36	318.79
9	28	600	7.09	9.69	14.31	18.8	26.53	39.53	56.22	77.23	113.62
		750	8.79	12.08	17.9	23.44	33.07	49.35	65.72	96.41	141.95
		1000	11.68	16.03	23.73	31.17	43.99	65.72	93.47	128.46	212.18
		1500	17.46	23.97	35.46	46.63	65.8	98.5	140.16	192.55	283.7
10	(31.5)	600	6.02	8.24	12.13	16.04	22.56	33.61	47.65	65.64	96.63
		750	7.47	10.24	15.13	19.99	28.14	41.96	59.8	81.99	120.73
		1000	9.9	13.62	20.11	26.62	37.49	55.86	79.65	109.2	160.89
		1500	14.81	20.32	30.1	39.82	56.1	83.75	119.35	163.69	241.29
11	35.5	600	5.04	6.9	10.16	13.46	18.87	28.16	40	54.98	80.96
		750	6.26	8.579	12.65	16.79	23.54	35.15	49.96	68.67	101.15
		1000	8.31	11.39	16.8	22.34	31.31	46.8	66.55	91.49	134.8
		1500	12.36	17.04	25.15	33.25	46.82	70.16	99.77	137.19	202.15
12	(40)	600	4.17	5.71	8.3	11.17	15.59	23.24	33.12	45.31	66.04
		750	5.16	7.1	10.32	13.92	19.41	29	41.34	56.59	82.51
		1000	6.85	9.4	13.7	18.53	25.83	38.65	55.09	75.42	109.95
		1500	10.23	14.06	20.52	27.71	38.65	57.87	82.55	113.04	164.84
13	45	600	3.38	4.62	6.69	9.13	12.62	18.86	26.8	36.75	53.21
		750	4.18	5.75	8.32	11.37	15.53	23.5	33.47	45.92	66.48
		1000	5.54	7.64	11.07	15.14	20.9	31.29	44.6	61.16	88.58
		1500	8.28	11.44	16.52	22.63	31.32	46.86	66.8	91.66	132.8
14	50	600	3.04	4.16	6.02	8.22	11.36	16.79	24.12	33.08	47.88
		750	3.77	5.17	7.49	10.23	13.98	21.16	30.13	41.31	59.82
		1000	4.99	6.9	9.97	13.62	18.81	28.16	40.14	55.05	79.72
		1500	7.45	10.29	14.86	20.13	28.19	41.82	60.13	82.5	119.54
15	56	600	2.9	3.91	5.67	8.14	10.78	15.96	22.16	30.6	42.64
		750	3.63	4.89	7.09	9.88	13.44	19.88	27.6	38.23	53.08
		1000	4.84	6.52	9.45	13.1	17.8	26.4	36.58	50.65	70.25
		1500	7.268	9.79	14.18	19.43	26.48	39.04	54.17	74.91	103.85
16	63	600	2.17	2.93	4.23	6.82	9.25	13.05	19.66	27.15	37.83
		750	2.72	3.66	5.29	8.53	11.56	16.32	24.49	33.92	47.09
		1000	3.62	4.88	7.06	11.37	15.42	21.76	32.45	44.94	62.33
		1500	5.44	7.33	10.59	17.06	23.13	32.64	48.06	66.46	92.13
17	71	600	1.86	2.51	3.63	5.84	8.32	11.19	17.44	24.09	33.57
		750	2.33	3.14	4.54	7.3	10.41	13.99	21.73	30.1	41.79
		1000	3.10	4.18	6.05	9.74	13.88	18.65	28.79	39.88	55.31
		1500	4.66	6.28	9.08	14.61	20.82	27.98	42.65	58.98	81.76
18	80	600	1.86	2.51	3.63	5.84	8.32	11.19	15.31	21.22	29.86
		750	2.33	3.14	4.54	7.3	10.41	13.99	19.07	26.43	36.94
		1000	3.10	4.18	6.05	9.74	13.88	18.65	25.29	35.03	48.94
		1500	4.66	6.28	9.08	14.61	20.88	37.98	37.51	51.89	72.48

注：1.粗線框內為優選范圍；粗線框外為可選范圍。

2.粗線框內不帶括號之傳動比為優選數系。

NGW-S型三級行星齒輪減速機許用輸入功率（JB3723-84）

NGW-S三級減速器許用輸入功率

傳動比代號	公稱傳動比	機座號	7	8	9	10	11	12
		型號	NGW-S73	NGW-S83	NGW-S93	NGW-S103	NGW-S113	NGW-S123
		n₁(r/min)	三級減速器高速軸許用輸入功率P_1P(kW)
1	56	600	14.80	20.16	29.19	42.49	58.9	79.94
		750	18.46	25.15	31.68	53.04	72.55	99.85
		1000	24.56	33.47	48.50	70.68	97.15	133.08
		1500	36.78	50.13	72.67	105.98	145	199.51
2	(63)	600	13.17	17.94	25.52	37.77	51.69	71.14
		750	16.42	22.38	32.43	47.2	63.42	88.87
		1000	21.97	29.1	43.18	62.9	85.05	118.44
		1500	23.53	44.62	64.68	94.32	129.05	177.56
3	71	600	11.72	15.97	23.12	33.66	46	63.32
		750	14.62	19.92	28.85	42	57.47	79.1
		1000	19.46	26.51	38.42	55.98	75.44	105.41
		1500	29.13	39.71	57.56	83.95	114.86	158.03
4	(80)	600	10.43	14.21	20.57	30.48	40.95	56.35
		750	13.01	17.73	25.68	37.39	51.15	70.39
		1000	17.32	23.59	34.2	49.83	68.16	93.82
		1500	25.92	35.34	51.23	74.74	102.22	140.65
5	90	600	9.28	12.65	18.31	26.66	36.44	50.15
		750	11.58	15.78	22.86	33.28	45.52	62.65
		1000	15.42	21.0	30.44	44.34	72.16	83.5
		1500	23.07	31.45	45.6	66.49	90.98	125.18
6	(100)	600	8.27	11.26	16.3	23.72	32.44	44.63
		750	10.3	14.04	20.34	29.61	40.51	55.76
		1000	13.72	18.69	27.09	39.47	53.99	74.31
		1500	20.53	27.99	40.58	59.17	80.97	111.41
7	112	600	7.36	10.02	14.5	21.11	28.87	39.73
		750	9.18	12.5	18.1	26.36	36.05	50.53
		1000	12.21	16.63	24.12	34.89	48.06	59.24
		1500	18.27	24.91	36.12	52.67	72.06	99.15
8	(125)	600	6.54	8.91	12.91	18.79	25.69	35.36
		750	8.17	11.12	16.11	23.46	32.1	44.17
		1000	10.87	14.8	21.46	33.56	43.6	58.86
		1500	16.27	22.17	32.14	46.87	64.14	88.25
9	140	600	5.83	7.94	11.49	16.73	22.86	31.46
		750	7.27	9.9	14.34	20.88	28.57	39.31
		1000	9.67	13.18	19.1	27.82	38.07	52.38
		1500	14.47	19.73	28.61	41.72	57.09	78.55
10	(160)	600	5.19	7.06	10.22	14.88	20.36	28
		750	6.46	8.81	12.77	18.58	25.42	34.93
		1000	8.6	11.72	17	24.76	33.88	46.62
		1500	12.88	17.56	25.46	37.13	50.81	69.32
11	180	600	4.61	6.28	9.1	13.26	18.11	24.92
		750	5.75	7.84	11.36	16.54	22.62	31.13
		1000	7.65	10.43	15.12	20.03	30.15	41.49
		1500	11.47	15.63	26.66	33.05	45.22	62.2
12	(200)	600	4.15	5.66	8.19	11.93	16.31	22.43
		750	5.18	7.06	10.22	14.88	20.36	27.72
		1000	6.88	9.38	13.62	19.84	27.21	37.34
		1500	10.32	14.06	20.39	29.74	40.7	55.99
13	224	600	3.43	4.72	6.81	9.34	12.94	19.9
		750	4.29	5.88	8.51	11.66	16.16	24.16
		1000	5.69	7.82	11.33	15.54	21.54	32.13
		1500	8.53	11.71	16.99	23.3	32.3	48.2
14	(250)	600	3.06	4.2	6.06	3.31	11.51	17.17
		750	3.81	5.23	7.57	10.4	14.39	21.46
		1000	5.07	6.96	10.09	14.15	19.17	28.6
		1500	6.59	10.42	15.12	20.73	28.75	42.9
15	280	600	2.71	3.73	5.39	7.39	10.25	15.28
		750	3.39	4.66	6.74	9.23	12.8	19.1
		1000	4.51	6.2	8.98	12.3	17.07	25.45
		1500	6.75	9.27	13.46	18.98	25.59	38.18
16	(315)	600	2.42	3.32	4.81	6.58	9.12	13.6
		750	3.01	4.14	6.0	8.2	11.4	16.95
		1000	4.01	5.52	7.99	10.96	15.18	22.66
		1500	6.01	8.26	11.98	16.42	22.77	33.97
17	355	600	2.15	3.0	4.28	5.85	10.42	12.11
		750	2.69	3.69	5.34	7.31	10.14	15.12
		1000	3.58	4.91	7.1	9.75	13.51	20.16
		1500	5.35	7.35	10.66	14.62	20.26	30.23
19	(400)	600	1.82	2.5	3.6	4.7	6.85	10.24
		750	2.27	3.12	4.5	5.88	8.57	12.8
		1000	3.01	4.15	5.98	7.83	11.41	17.05
		1500	4.52	6.22	8.96	11.74	17.11	25.58
19	450	600	1.2	1.69	2.53	3.59	4.92	7.25
		750	1.5	2.1	3.15	4.47	6.11	9.05
		1000	1.99	2.81	4.2	5.96	8.19	12.06
		1500	2.99	4.2	6.28	8.94	12.27	18.09
20	(500)	600	1.04	1.45	2.16	3.08	4.23	6.22
		750	1.43	1.82	2.7	3.85	5.28	7.76
		1000	1.71	2.42	3.6	5.13	7.04	10.15
		1500	2.56	3.62	5.39	7.68	10.55	15.53

注：1.粗線框上方為優選范圍；粗線框下方為可用范圍。

2.不帶括號之傳動比為優選數系。

NGW-S兩級行星齒輪減速機實體模型

裝配型式一實體模型裝配型式二實體模型裝配型式三實體模型

NGW-S三級行星齒輪減速機實體模型

裝配型式一實體模型裝配型式二實體模型裝配型式三實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

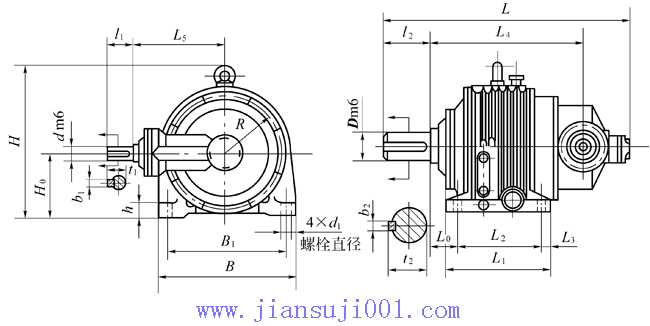

NGW-S型行星齒輪減速機外形及安裝尺寸（JB3723-84） NGW-S型行星齒輪減速機（JB3723-84）

NGW-S型二級和三級減速器的外形和安裝尺寸

機座號	型號	公稱傳動比i	外形及中心高							軸伸								地腳尺寸							質量 (kg)	油量 (L)
			L	B	H	H₀	R	L₄	L₈	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	n
二級減速器
4	NGW-S 42	11.2～31.5	696	380	425	180 0 -0.5	180	412	310	35	80	58	130	38.0	10	85	22	290	230	30	72	330	M24	35	180	10
		35.5～80								30				33.0	8
5	NGW-S 52	11.2～31.5	740	420	463	2000 -0.5	200	450.5	350	40	90	82	130	43.0	12	95	25	310	250	30	80.5	360	M24	40	290	14
		35.5～80								35		58		38.0	10
6	NGW-S 62	11.2～31.5	802	475	524	2250 -0.5	225	472.5	380	45	100	82	165	48.5	14	106	28	360	290	35	67.5	405	M30	45	342	18
		35.5～80								40				43.0	12
7	NGW-S 72	11.2～31.5	863	535	574	2500 -0.5	250	525	450	50	110	82	165	53.5	14	116	28	375	305	35	80	465	M30	45	420	25
		35.5～80								45				48.5	14
8	NGW-S 82	11.2～31.5	925	590	634	2800 -0.5	280	584	500	55	120	82	165	59.0	16	127	32	440	350	45	86	510	M36	50	520	35
		35.5～80								50				53.5	14
9	NGW-S 92	11.2～31.5	1003	660	721	3150 -0.5	315	622.5	530	60	130	105	200	64.0	18	137	32	475	385	45	70.5	570	M36	50	630	50
		35.5～80								55		82		59.0	16
10	NGW-S 102	11.2～31.5	1077	745	800	3550 -0.5	355	675.5	575	65	150	105	200	69.0	18	168	36	525	425	50	78	645	M42	55	950	65
		35.5～80								60				64.0	18
11	NGW-S 112	11.2～31.5	1212	840	891	4000 -0.5	400	748	670	75	170	105	240	79.5	20	179	40	580	480	50	73	740	M42	60	1365	95
		35.5～80								65				69.0	18
12	NGW-S 122	11.2～31.5	1344	950	1013	4500 -0.5	450	828	760	85	190	130	280	90.0	24	200	45	680	560	60	73	820	M48	65	1900	140
		35.5～80								75		105		79.5	20
三級減速器
7	NGW-S 73	56～160	891	535	574	2500 -0.5	250	572	310	35	110	58	165	38.0	10	116	28	375	305	35	80	465	M30	45	470	25
		180～500								30				33.0	8
8	NGW-S 83	56～160	968	590	634	2800 -0.5	280	643.5	350	40	120	82	165	43.0	12	127	32	440	350	45	86	510	M36	50	570	35
		180～500								35		58		38.0	10
9	NGW-S 93	56～160	1058	660	721	3150 -0.5	315	663.5	380	45	130	82	200	48.5	14	137	32	475	385	45	70.5	570	M36	50	690	50
		180～500								40				43.0	12
10	NGW-S 103	56～160	1112	745	800	3550 -0.5	355	739	450	50	150	82	200	53.5	14	158	36	525	425	50	78	645	M42	55	1010	65
		180～500								45				48.5	14
11	NGW-S 113	56～160	1238	840	891	4000 -0.5	400	822	500	55	170	82	240	59.0	16	129	40	580	480	50	73	740	M42	60	1430	95
		180～500								50				53.5	14
12	NGW-S 123	56～160	1459	950	1013	4500 -0.5	450	1014.5	530	60	190	105	280	64.0	18	200	45	680	560	60	73	820	M48	65	2000	140
		180～500								55		82		59.0	16
