JK系列減速電機外形安裝尺寸

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

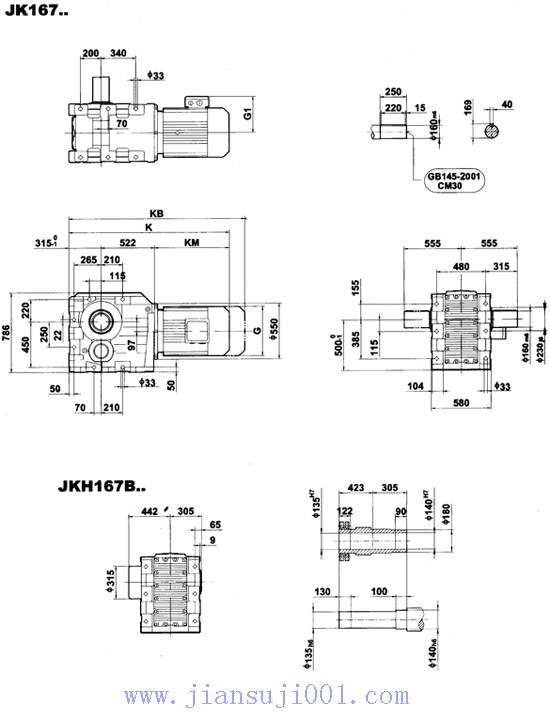

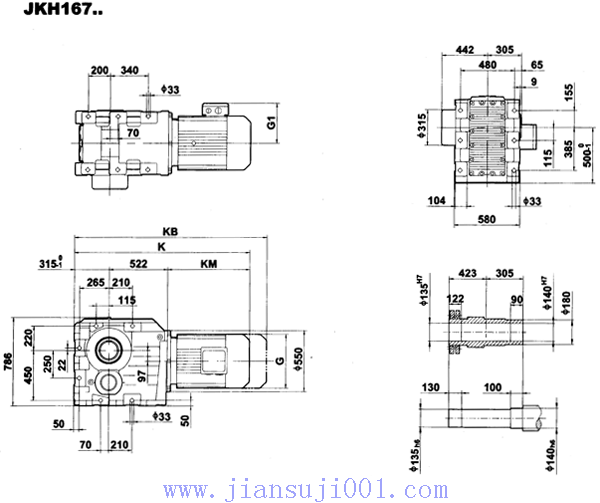

JK167..-JKH167..型減速電機外形安裝尺寸

JK系列減速電機外形安裝尺寸

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1307	1342	1397	1427	1467	1497	1512	1542	1607	1682	1732	1967	1997
KB	1402	1457	1512	1552	1592	1622	1642	1672	1757	1832	1882	2147	2177
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

JK187..-JKH187..型減速電機外形安裝尺寸

JK系列減速電機外形安裝尺寸

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1407	1442	1497	1527	1567	1597	1612	1642	1707	1782	1832	2067	2097
KB	1502	1557	1612	1652	1692	1722	1742	1772	1857	1932	1982	2247	2277
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1407	1442	1497	1527	1567	1597	1612	1642	1707	1782	1832	2067	2097
KB	1502	1557	1612	1652	1692	1722	1742	1772	1857	1932	1982	2247	2277
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB為帶制動器的長度

2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

14 安裝、試運行及維護

ⅰ.安裝

1）總體要求

減速機必須剛性固定在堅實的水平基礎上，在地腳螺釘均勻堅固的情況下，應保證輸出軸無卡滯地均勻回轉，以避免給輸出軸增加附加應力而影響軸承壽命。

為了消除減速機殼體變形的任何可能性，地基表面不平時，必須利用調整墊片認真調平。

如果減速機安裝在鋼鐵結構上，或受外力作用時，建議用銷或制動裝置，以防止減速機移動。

減速機與負載機械相連時，必須保證聯接軸同軸線，同軸度應控制在ф0.05mm范圍內，兩軸端應留有2～3mm間隙。

減速機輸入軸建議采用聯軸器聯接，聯軸器安裝嚴格對中，誤差不應超過其規定要求，為保護減速機和聯軸器，即使采用柔性聯軸器，也需要仔細調整。

如果采用皮帶輪與減速機輸入軸聯接，建議采用窄V帶，帶輪必須回轉平衡。V帶在初裝時不宜一次張緊，應在減速機帶負荷運行一段時間后，再次調整減速機張緊度。

2）聯軸器、皮帶盤的安裝

聯軸器或皮帶輪安裝采用熱裝、冷裝等辦法，應仔細安排工藝過程，請不要用明火烘烤裝配，也不要采用強行打擊的方法，否則會損壞擋圈、軸承等零件，降低減速機壽命。

ⅱ.試運行

1）潤滑

減速機在出廠時內部無潤滑油，請您按照我們推薦的潤滑油表采購潤滑油。加油時旋開減速機上部的螺塞即可，放油時旋開減速機下部的螺塞。

2）加載

減速機首次啟動時，應空載運行2小時，如果沒發現異常情況（異常聲音或轉動有卡滯等現象），可對減速機逐級加載，分別按照25%、50%、75%、100%負載加載，每級載荷持續到油溫平衡兩小時為止。

隨著負載的增加，減速機油溫會上升，對連續運行的減速機，油池溫升不應超過65℃，溫度不超過90℃。

ⅲ.維護

1）當減速機工作環境比較特殊時，包括粉塵、腐蝕、極高的環境溫度或存在外部熱源時，請向本公司咨詢，特別是涉及到潤滑油及電機選用時。

2）長期不用或啟動時環境溫度過低，減速機應空載運行一段時間，待各處軸承充分潤滑后才可加載運行。長時間不使用期間，須采取保護措施，防止銹蝕。

3）減速機首次使用300～600小時后，應更換潤滑油，以后每3000小時換油一次，如果工作條件惡劣可適當縮短換時間。每次換油時，箱體應用等同品質的油沖洗干凈，加入的潤滑油應與以前具有相同等級，不同等級或品牌的潤滑油不可混用。

4）將電機拆卸后重裝時，電機法蘭端面應涂上一層優質密封膠，以保證宇航局密封可靠。

5）減速機輸入輸出采用骨架油封，當運轉時間長發生泄漏時，應及時更換油封。

6）請作好使用與維護記錄，如有問題，請與生產廠家聯系。
