JMBY系列邊緣傳動磨機減速機，由于采用了現代齒輪設計制造技術，吸取了國外等同類產品的優點，進一步總結了國內長期設計制造的同類產品的經驗，精益求精和使用中出現的問題，如小齒輪點蝕，幅板螺栓斷裂等，不斷改進和提高。精益求精，在過去設計的基礎上，除了外形尺寸基本保持不變外，另提高了齒輪的強度和箱體的剛性，從而進一步提高可靠性和使用壽命，根據水泥等行業使用工況惡劣，低速重載，要求安全可靠，使用壽命長的特點，專門設計用于水泥煤磨等用途的邊緣傳動磨機減速機。

JMBY系列減速機采用單級減速，帶專用油站，齒輪全部為硬齒面，滲碳碎火磨齒，修形，精度達六級（ISO1328-1995.1997）以上，高可靠度設計，設計壽命為持久壽命，與國內外同類產品相比具有體積小，重量輕，外形簡潔大方，操作簡單，維修方便，安全可靠，使用壽命長的特點。

適用范圍：

●主要用于水泥磨，煤磨的邊緣傳動磨機減速機。

●由于體積小，安裝簡單方便，適用于老廠的技術改造和設備的更新?lián)Q代。

●可參照使用于其他行業用途，根據情況可提高負荷使用。

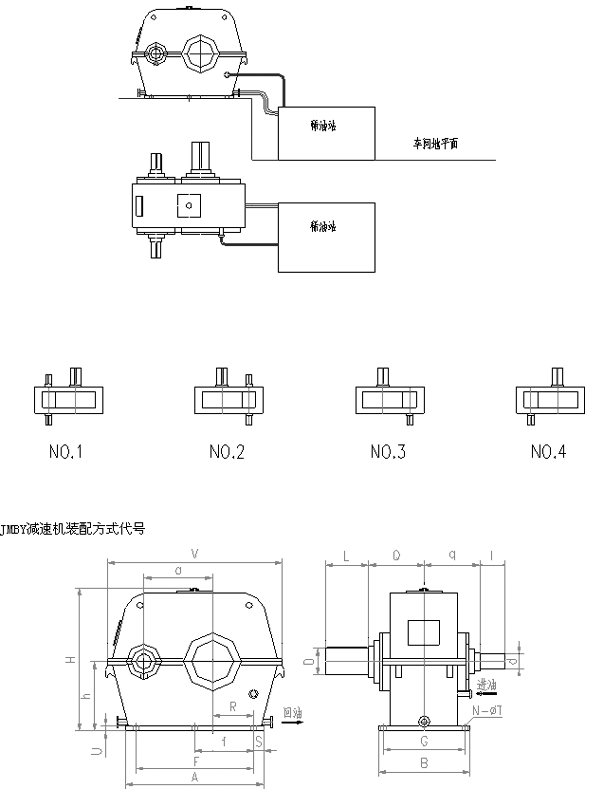

減速機與稀油站的安裝，油站可安放在減速機附近的任何位置，無需地腳螺栓，一般安放在車間地平面上。

序號	型號	輸入軸												輸出軸
		u=4			u=4.5-5			u=5.6-6.3			u=7.1
		g	d	l	g	d	l	g	d	l	g	d	l	Q	D	L
1	JMBY400	270	120	200	270	100	200	270	90	180	270	80	140	270	160	200
2	JMBY450	300	120	220	300	120	200	300	100	180	300	90	160	300	180	220
3	JMBY500	320	140	240	320	140	200	320	110	180	320	100	160	320	180	240
4	JMBY560	340	160	250	340	160	200	340	120	200	340	110	180	340	200	260
5	JMBY630	370	180	250	370	160	230	370	130	200	370	120	180	370	220	300
6	JMBY710	390	200	280	390	160	250	390	150	220	390	140	200	390	260	340
7	JMBY800	425	220	300	425	180	260	425	180	240	425	160	200	425	300	380
8	JMBY900	455	240	340	455	200	260	455	180	260	455	180	220	455	300	400
9	JMBY1000	485	260	380	485	240	280	485	200	280	485	200	250	485	320	420
10	JMBY1100	520	280	400	520	260	300	520	220	300	520	220	280	520	360	440



序號	型號	a	V	H	h	U	A	F	f	R	S	N	T	B	G	平均重量	油站型號
1	JMBY400	400	1060	850	400	30	820	700	350	275	60	6	33	480	410	1380	XYZ25
2	JMBY450	450	1208	950	450	30	900	780	390	305	60	6	33	540	470	2040	XYZ25
3	JMBY500	500	1325	1050	500	40	1055	840	420	330	90	6	39	580	500	2237	XYZ40
4	JMBY560	560	1470	1170	560	40	1100	940	470	370	70	6	39	620	540	2871	XYZ40
5	JMBY630	630	1670	1310	630	40	1320	1060	530	420	130	6	45	670	590	3596	XYZ63
6	JMBY710	710	1900	1470	710	50	1430	1190	595	470	60	6	45	720	640	4681	XYZ63
7	JMBY800	800	2065	1650	800	60	1480	1280	640	500	100	6	45	790	700	6006	XYZ63
8	JMBY900	900	2280	1800	900	60	1650	1450	725	575	100	6	45	850	760	7095	XYZ63
9	JMBY1000	1000	2560	2050	1000	60	1820	1620	F/3	630	100	8	45	910	820	9350	XYZ125
10	JMBY1100	1100	2570	2250	1100	70	1980	1780	F/3	695	100	8	45	980	890	11550	XYZ125
