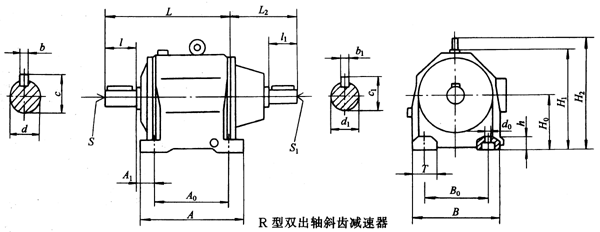

R型雙出軸斜齒減速器主要尺寸                        /mm

型號(hào)	安 裝 尺 寸					軸 伸 尺 寸										外 形 尺 寸
	H0	A0	B0	A1	d0	d	l	c	b	S	d1	ι1	c1	b1	S1	L	H1	A	B	T	h	H2	L2
R42 R43	90	130	110	25	9	25k6	50	28	8	M8	16k6	40	18	5	M5	202	165	160	145	35	15	—	115
R62 R63	115	165	135	30	14	30k6	60	33	8	M8	19k6	40	21.5	6	M6	249	206	200	190	55	20	—	120
R72 R73	140	205	170	35	18	40k6	80	43	12	M10	24k6	50	27	8	M8	300	251	245	230	60	28	287	140
R82 R83	180	260	215	40	18	50k6	100	53.5	14	M12	28k6	60	31	8	M10	375	316	310	290	75	45	361	180
R92 R93	225	310	250	40	22	60m6	120	64	18	M12	38k6	80	41	10	M12	440	386	365	340	90	55	431	220
R102 R103	250	370	290	45	26	70m6	140	74.5	20	M12	42k6	110	45	12	M16	512	437	440	400	110	65	500	270
R132 R133	265	410	340	50	33	90m6	170	95	25	M16	55m6	110	59	16	M20	600	482	490	450	110	70	564	307
R142 R143	300	500	380	50	39	100m6	210	106	28	M20	55m6	110	59	16	M20	725	548	590	530	150	80	622	297
R152	375	510	500	60	39	120m6	210	127	32	M24	70m6	140	74.5	20	M20	745	672	600	660	160	95	763	374
