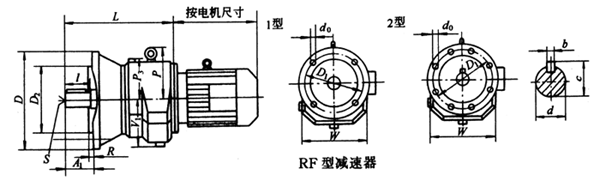

RF系列雙級斜齒硬齒面減速機外形及安裝尺寸Q/ZTB03-2000 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 13:22:02 |
|
| |
RF型減速器主要尺寸 /mm
|
型號 |
安 裝 尺 寸 |
軸 伸 尺 寸 |
外 形 尺寸 |
備注 |
|
D |
D1 |
D2
(h7) |
A1 |
R |
d0 |
d |
ι |
c |
b |
S |
V1 |
W |
P3 |
L |
P |
L1 |
|
RF6..R4.. |
200 |
165 |
130 |
65 |
3.5 |
11 |
30k6 |
60 |
33 |
8 |
M8 |
118 |
190 |
91 |
499 |
— |
197 |
1型 |
|
RF7..R4.. |
250 |
215 |
180 |
86 |
4 |
14 |
40k6 |
80 |
43 |
12 |
M10 |
142 |
230 |
111 |
545 |
147 |
197 |
1型 |
|
RF8..R6.. |
300 |
265 |
230 |
110 |
4 |
14 |
50k6 |
100 |
53.5 |
14 |
M12 |
183 |
290 |
137 |
667 |
181 |
237 |
1型 |
|
RF9..R6.. |
350 |
300 |
250 |
130 |
5 |
18 |
60m6 |
120 |
64 |
18 |
M12 |
225 |
340 |
161 |
732 |
206 |
237 |
1型 |
|
RF10..R7.. |
350 |
300 |
250 |
135 |
5 |
18 |
70m6 |
140 |
74.5 |
20 |
M12 |
244 |
400 |
187 |
854 |
250 |
262 |
1型 |
|
RF133R7.. |
450 |
400 |
350 |
170 |
5 |
18 |
90m6 |
170 |
95 |
25 |
M16 |
264 |
450 |
217 |
942 |
300 |
262 |
2型 |
|
RF133R82 |
450 |
400 |
350 |
170 |
5 |
18 |
90m6 |
170 |
95 |
25 |
M16 |
264 |
450 |
217 |
1000 |
300 |
320 |
2型 |
|
RF143R7.. |
450 |
400 |
350 |
210 |
5 |
18 |
100m6 |
210 |
106 |
28 |
M20 |
299 |
500 |
248 |
1067 |
322 |
262 |
2型 |
|
RF143R82 |
450 |
400 |
350 |
210 |
5 |
18 |
100m6 |
210 |
106 |
28 |
M20 |
299 |
500 |
248 |
1125 |
322 |
320 |
2型 |
|
RF152R9 |
550 |
500 |
450 |
210 |
5 |
18 |
120m6 |
210 |
127 |
32 |
M24 |
375 |
600 |
286 |
1190 |
377 |
365 |
2型 | |
|
|
