F37、F47、F67、F77、F87、F97、F107、F127系列平行軸斜齒輪減速機外形及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 13:51:24 |
|
| |

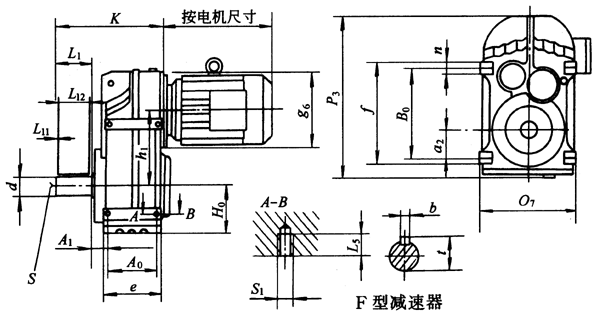

F系列平行軸斜齒輪減速機外形及安裝尺寸
F型減速器主要尺寸 /mm
|
型號 |
A0 |
a2
B0 |
e
f |
g6 |
h1
A1 |
L5
n |
O7
P3 |
S1
H0 |
d |
L1 |
K |
L11 |
L12 |
t |
b |
S |
|
F37 |
77 |
31
115 |
95
135 |
120 |
112
22.5 |
11
20 |
169
250 |
M8
76 |
25k6 |
50 |
185 |
5 |
40 |
28 |
8 |
M10 |
|
F47 |
93 |
43
145 |
109
165 |
120 |
128.1
31 |
15
20 |
180
272 |
M10
77 |
30k6 |
60 |
225 |
3.5 |
50 |
33 |
8 |
M10 |
|
F67 |
112 |
60
190 |
131
215 |
160 |
159.5
39 |
17
25 |
217
343 |
M12
97 |
40k6 |
80 |
300 |
5 |
70 |
43 |
12 |
M16 |
|
F77 |
140 |
70
240 |
165
275 |
210 |
200
37.5 |
26
35 |
279
426 |
M16
121 |
50k6 |
100 |
350 |
10 |
80 |
53.5 |
14 |
M16 |
|
F87 |
165 |
100
310 |
195
350 |
250 |
246.7
43 |
26
40 |
330
531 |
M16
152 |
60m6 |
120 |
410 |
5 |
110 |
64 |
18 |
M20 |
|
F97 |
205 |
120
350 |
240
400 |
300 |
285
51.5 |
28
50 |
400
623 |
M20
178 |
70m6 |
140 |
490 |
7.5 |
125 |
74.5 |
20 |
M20 |
|
F107 |
220 |
125
400 |
260
460 |
350 |
332.4
73.5 |
36
60 |
450
717 |
M24
200 |
90m6 |
170 |
570 |
5 |
160 |
95 |
25 |
M24 |
|
F127 |
270 |
142
450 |
316
520 |
450 |
382.6
83 |
45
70 |
530
856 |
M30
236 |
110m6 |
210 |
670 |
15 |
180 |
116 |
28 |
M24 | |
|
|
